深入探究：Comsol在三维计算光子晶体能带中的应用与解析

comsol 三维计算光子晶体能带

在玩转光子晶体能带计算时，三维建模总是让人又爱又恨——毕竟谁不想亲手搭建个微观尺度下的彩虹迷宫呢？COMSOL作为多物理场仿真界的瑞士军刀，搞这种周期性结构计算确实有一套。今天咱们直接上硬货，聊聊怎么用参数化扫描把布里渊区边界点跑起来。

先别急着画六边形晶格，建模第一步得把周期性边界条件玩明白。比如在模型树里找到"定义"，用这段代码生成倒空间基矢：

% 面心立方晶格基矢计算
a = 1e-6; % 晶格常数
b1 = 2*pi/a*[0, 1, 1];
b2 = 2*pi/a*[1, 0, 1];
b3 = 2*pi/a*[1, 1, 0];

这三个向量决定了后续扫k点的路径方向。注意这里单位转换容易翻车，晶格常数a如果是微米量级，倒空间基矢就得对应兆米级别的数值。

建好几何结构后，重点在Floquet边界条件的设置。在波动光学模块的周期性条件里，需要手动输入波矢参数化表达式：

k_x = k0 * sin(theta) * cos(phi)
k_y = k0 * sin(theta) * sin(phi)
k_z = k0 * cos(theta)

这里的k0其实是扫参变量，theta和phi对应不同对称方向。见过有人直接照搬二维模型的设置，结果算出来的能带全是平面展开的，三维特性完全没体现出来——典型的维度灾难翻车现场。

求解器配置才是真正的黑魔法。建议用特征值搜索搭配参数化扫描，记得勾选"存储所有参数解的场数据"，否则算完只能干瞪眼看着几个特征值数字。分享个控制求解精度的诀窍：

sol = model.study('std1').feature('eig').getSolverConfig();
sol.set('neigs', 20);  % 特征值数量
sol.set('shift', 3e8); % 搜索中心频率

这里neigs设太小可能会漏掉关键模式，但设太大计算时间直接爆炸。有个骚操作是先做粗扫定位带隙范围，再针对特定频段精细扫描。

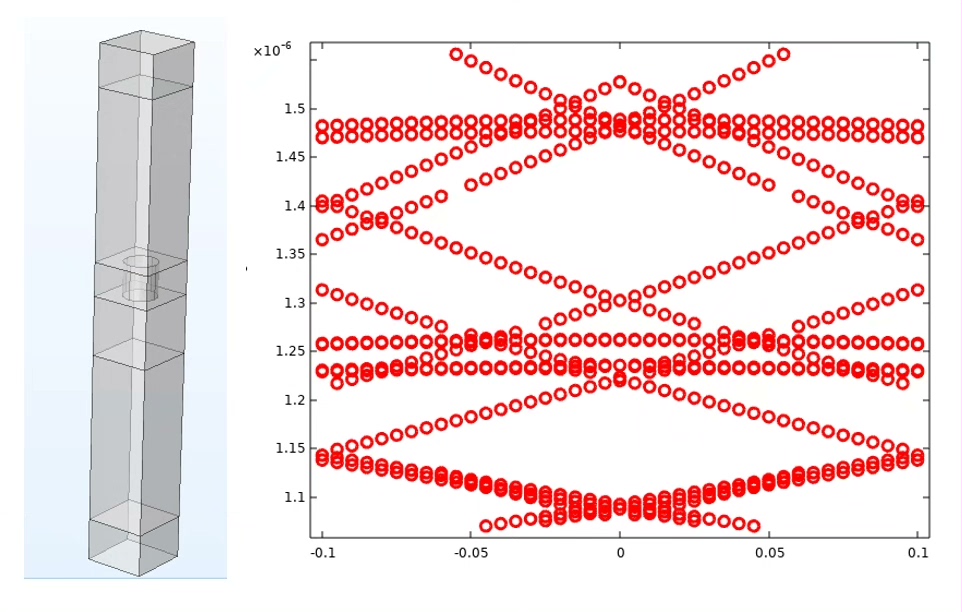

后处理阶段最爽的莫过于看到传说中的光子带隙。在结果里添加三维曲面图时，试试这个表达式：

sqrt(emw.Ex^2 + emw.Ey^2 + emw.Ez^2)/maxE0

但要注意场强分布可能在不同k点呈现完全不同的模式特征。见过有人把电场云图当屏保，结果发现相邻k点的模式居然像变形金刚一样能互相转换——这就是拓扑光子学的魅力所在。

最后提醒：32G内存的电脑跑完整布里渊区可能会哭，建议从Gamma点开始，沿着特定对称轴分段计算。别忘了在模型里加个进度监视器，毕竟看着百分比跳动是防止睡着的最佳方案（别问我是怎么知道的）。
