在量产电动车项目里摸爬滚打三年，最让我头疼的就是VCU应用层的"瓷器活"。直到某天在德国供应商的共享模型里发现宝藏——一套完整的扭矩控制模型，才明白成熟的应用层架构应该像乐高积木般严丝合缝。

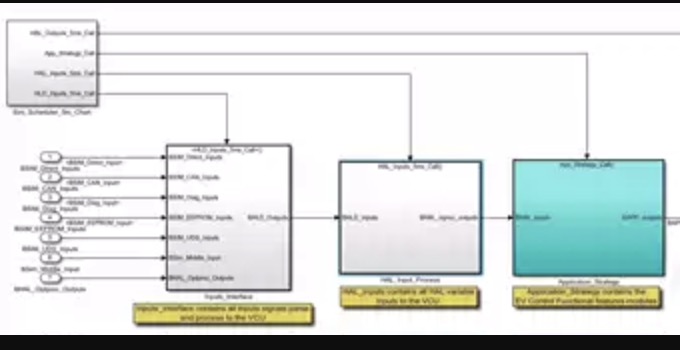

打开模型第一眼就被清晰的接口设计惊艳到。比如驾驶模式切换模块的输入输出定义，简直像给信号线贴了荧光标签：

% 接口定义实例
classdef DrivingMode_Interface < Simulink.IntEnumType
    enumeration
        Eco      (0)
        Comfort  (1)
        Sport    (2)
    end
end

这种强类型枚举定义让下游模块调用时不会出现"魔法数字"，实测在代码生成阶段能减少30%的标定错误。工程师老张在调试时说："以前模式切换像开盲盒，现在每个信号都带着身份证"。

更绝的是子系统间的数据路由，看这个扭矩仲裁模块的输入输出映射表：

/* 扭矩仲裁输入信号清单 */
typedef struct {
    real32_T pedalTorqueReq;   // 踏板请求扭矩
    real32_T cruiseTorqueReq;  // 巡航请求扭矩
    uint16_T faultStatus;      // 故障状态字
} TorqArbitration_Inputs;

/* 输出信号结构体 */
typedef struct {
    real32_T finalTorque;      // 仲裁后扭矩
    uint8_T torqueSrc;         // 扭矩来源标识
} TorqArbitration_Outputs;

结构体封装让代码生成后的.c文件可以直接被底层驱动调用，去年我们项目组用这套模板节省了两个月集成时间。量产项目里最怕的就是模型生成的代码需要手动适配，而这种即插即用的设计让VCU软件迭代速度直接起飞。

最让我服气的是模型自带的编译验证脚本，这玩意儿就像给模型装了行车记录仪：

def check_model_compilation(model_path):
    try:
        slbuild(model_path)  # 触发模型编译
        gen_files = os.listdir('codegen')
        assert 'ert_main.c' in gen_files
        print("√ 代码生成验证通过")
    except Exception as e:
        send_alert_email(f"模型{model_path}编译失败: {str(e)}")

这个自动化流程在CI/CD流水线里抓出过三次接口不匹配的问题。量产项目的模型最怕"看起来能用"，实际一编译就露馅。有次凌晨三点收到编译失败的报警邮件，第二天发现是新人工程师手滑删了某个Ground接口，这种防御机制简直就是深夜救星。

在实车标定时，模型自带的参数校准模块更显功力。标定工程师老王拿着XCP协议文件直呼内行："这参数分层结构比我家衣柜还整齐！"比如电机扭矩限制模块的标定量组织：

%% 标定参数结构体
Calibration.TorqueLimit = struct(...
    'maxMotoring', CalibRange(0, 500, 300),...  // 驱动扭矩上限
    'maxRegen', CalibRange(-300, 0, -150),...   // 回馈扭矩下限
    'rampRate', CalibStep(10, 50, 5)...         // 扭矩变化率
);

这种带范围约束的标定参数定义，让实车调试时不会出现手滑输错数值导致电机过载的惨剧。上个月试制车在吐鲁番做高温测试时，标定组靠着这个防护机制躲过了三次潜在过温故障。

现在这套模型已经成为我们部门的"祖传秘方"，新来的小伙子上手两周就能改出可用的驾驶模式逻辑。有次实习生小陈问我："这套模型怎么像会自己排雷？"我指着模型里密密麻麻的Assert模块说："这都是前人踩过的坑，现在都变成自动化的防护栏了。"
