滑动轴承玻璃轴瓦强度分析---自己录制 1，Fluent中空化模型设置， 2，Fluent中滑动轴承静特性分析，压力，体积分数和油膜承载力查看等。 2，WorkBench中轴瓦强度分析，其中包括多相流数据导入不到静应力分析解决办法、变形量和应力分析等。

在工程领域，滑动轴承玻璃轴瓦的强度分析至关重要，它关乎着设备的稳定运行与性能表现。今天就来和大家分享一下在这个分析过程中，Fluent 和 WorkBench 的一些关键操作与应用。

Fluent 中空化模型设置

在处理滑动轴承相关问题时，Fluent 是个强大的工具。中空化模型的设置，对于模拟实际工况下的现象尤为关键。

首先，我们要知道，空化现象在滑动轴承的润滑过程中时有发生，它会影响轴承的性能。在 Fluent 中设置空化模型，一般我们会先定义材料属性，比如：

// 假设定义流体材料水
material fluid_water {
    density 1000;
    viscosity 0.001;
}

这里简单定义了水的密度和动力粘度，实际应用中可能需要更精确的参数。

接下来进入空化模型设置部分，在 Fluent 的操作界面中，我们找到多相流模型选项，选择合适的空化模型，比如 Zwart - Gerber - Belamri 模型。这个模型相对来说能较好地模拟空化起始与发展过程。它基于质量传输方程，在代码层面大概是这样的逻辑：

// 简化的空化质量传输方程示意
// 空化源项计算
source_term = Cnuc * rho_v * (rho - rho_v) * sqrt(2 * abs(pv - p)) / (rho * mu) * (1 - alpha_v);
// 空化汇项计算
sink_term = Cevap * rho_v * (rho - rho_v) * sqrt(2 * abs(pv - p)) / (rho * mu) * alpha_v;
// 更新空泡体积分数
alpha_v_new = alpha_v + (source_term - sink_term) * dt;

上述代码只是简单示意了空化过程中源项和汇项的计算以及空泡体积分数的更新。实际在 Fluent 中，这些复杂的计算都由其内核完成，我们只需合理设置相关参数，就能较好地模拟空化现象对滑动轴承性能的影响。

Fluent 中滑动轴承静特性分析

完成空化模型设置后，我们就可以进行滑动轴承的静特性分析啦。这里我们主要关注压力、体积分数和油膜承载力等关键指标。

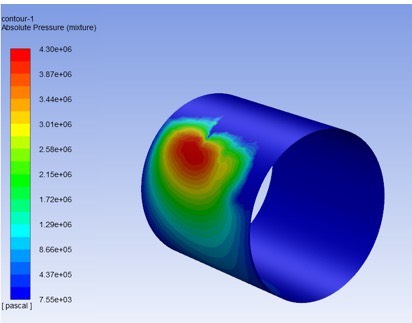

在 Fluent 计算完成后，我们可以通过后处理来查看压力分布。通常，我们使用类似这样的代码来提取压力数据（以 Tecplot 后处理软件为例，假设数据已经导出为 Tecplot 格式）：

import tecplot as tp
tp.new_layout()
dataset = tp.data.load_tecplot('bearing_result.plt')
pressure_zone = dataset.zones('Pressure')
pressure_data = pressure_zone.values('Pressure')

这段 Python 代码利用 Tecplot 的 Python 接口，加载计算结果文件，然后提取压力数据。通过对压力数据的分析，我们可以直观看到滑动轴承内部的压力分布情况，比如哪里压力高，哪里压力低，这对于评估轴承的承载能力很重要。

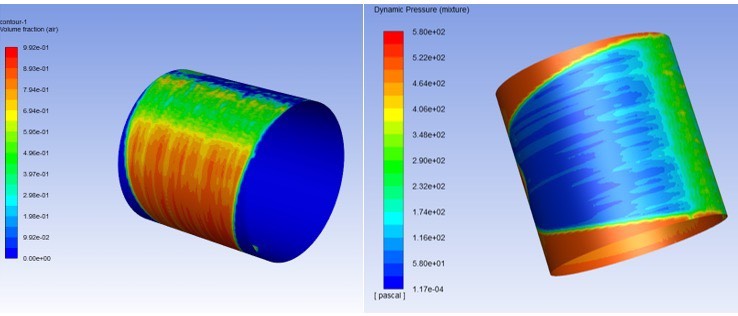

体积分数方面，在 Fluent 后处理中，我们可以直接通过等值面等方式查看空泡体积分数分布。这能帮助我们了解空化现象在轴承内部的具体位置和程度。

至于油膜承载力，它是滑动轴承性能的关键指标。在 Fluent 中，我们可以通过对油膜压力在轴承承载面上的积分来计算油膜承载力。简单的数学表达式为：

\[ F = \int_{A} p \cdot dA \]

这里 \( F \) 就是油膜承载力，\( p \) 是油膜压力，\( A \) 是承载面积。在实际计算中，Fluent 会通过数值方法来完成这个积分过程，我们只需要在合适的位置获取计算结果即可。

WorkBench 中轴瓦强度分析

从 Fluent 完成多相流计算后，我们需要将数据导入 WorkBench 进行轴瓦强度分析。但这个过程可能会遇到多相流数据导入不到静应力分析模块的问题。

一般这个问题可能出在数据格式不兼容或者接口设置问题上。解决办法之一是先将 Fluent 中的数据导出为通用格式，比如 CSV 格式。假设我们已经将关键数据（如压力分布等）导出为 CSV 文件，在 WorkBench 中，我们可以通过自定义脚本的方式来导入这些数据。以下是一段简单的 Python 脚本示例（假设 WorkBench 支持 Python 脚本扩展）：

import pandas as pd
import numpy as np
# 读取 CSV 文件
data = pd.read_csv('bearing_fluent_data.csv')
# 提取需要的数据列，假设第一列为 x 坐标，第二列为压力值
x_coords = data.iloc[:, 0].values
pressures = data.iloc[:, 1].values
# 将数据转换为 WorkBench 可识别的格式（这里只是示意，实际可能更复杂）
wb_compatible_data = np.array([x_coords, pressures]).T

这样我们就将 Fluent 中的部分关键数据转换为了一种可能适用于 WorkBench 的格式。

完成数据导入后，就可以进行轴瓦的变形量和应力分析了。在 WorkBench 的静应力分析模块中，设置好轴瓦的材料属性、约束条件等。例如，假设轴瓦材料为玻璃，我们设置其弹性模量和泊松比：

// 假设 WorkBench 中设置玻璃材料属性的代码片段
material glass {
    elastic_modulus 70e9; // 单位 Pa
    poisson_ratio 0.23;
}

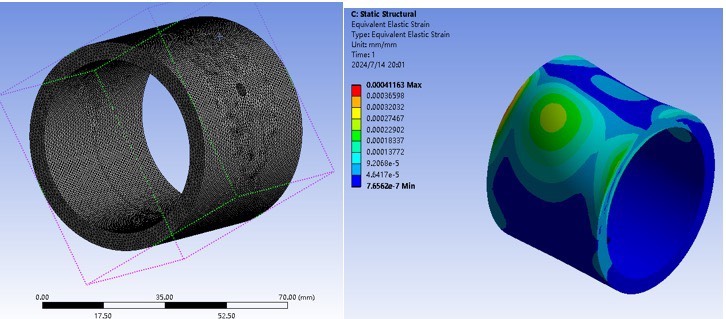

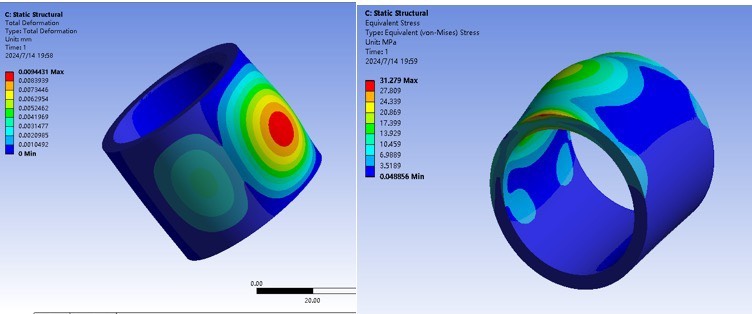

通过这些设置，WorkBench 就能基于导入的数据和设置的条件，计算出轴瓦的变形量和应力分布。我们可以通过后处理模块查看轴瓦在不同位置的变形量和应力大小，从而评估轴瓦的强度是否满足实际工况需求。

总之，滑动轴承玻璃轴瓦强度分析是一个涉及多软件协同、多物理场耦合的复杂过程，通过合理运用 Fluent 和 WorkBench 等工具，我们能够更准确地了解轴瓦性能，为工程设计提供有力支持。
