探索枝晶生长的Comsol仿真模型：以锂枝晶为例

原创于 2025-11-27 16:30:00 发布 · 388 阅读

CC 4.0 BY-SA版权

文章标签：

枝晶生长Comsol仿真模型。锂枝晶生长过程的枝晶形貌，温度场耦合，应力场，浓度场，电势场。

在锂电池研究领域，锂枝晶生长是一个让人又爱又恨的存在。它不仅影响电池的性能，严重时甚至可能引发安全问题。今天咱们就来聊聊如何用Comsol搭建枝晶生长的仿真模型，来深入探究锂枝晶生长过程中的枝晶形貌、温度场耦合、应力场、浓度场以及电势场这些关键因素。

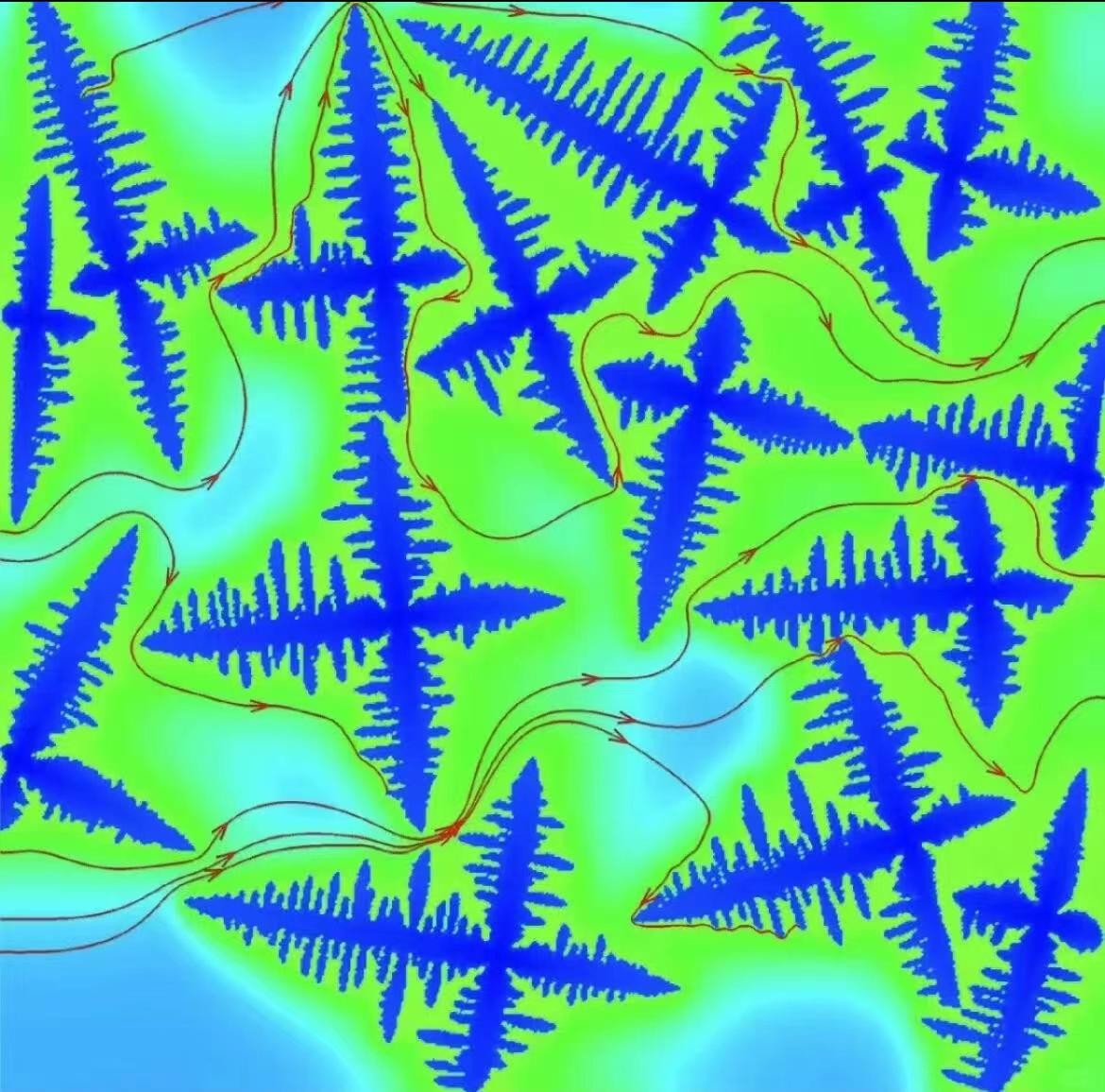

锂枝晶形貌仿真

要在Comsol里模拟锂枝晶的形貌，咱们得先建立起一个合适的物理场模型。通常会基于相场理论，这个理论可以很好地描述枝晶生长过程中微观结构的演变。

% 这里简单示意一下相场方程的离散化思路（实际Comsol使用图形化界面设置方程，但理解其原理很重要）
dt = 0.01; % 时间步长
dx = 0.1; % 空间步长
% 假设相场变量phi
phi = zeros(100,100);
% 初始化相场变量，这里简单设中心区域为1，表示固相
phi(40:60,40:60) = 1;
for n = 1:1000 % 时间迭代
    laplace_phi = (circshift(phi, [0, 1]) + circshift(phi, [0, -1]) + circshift(phi, [1, 0]) + circshift(phi, [-1, 0]) - 4 * phi) / dx^2;
    dphi_dt = -laplace_phi + 0.1 * (1 - phi.^2) * phi; % 相场方程示例形式
    phi = phi + dphi_dt * dt;
end

代码分析：这段代码首先定义了时间步长 dt 和空间步长 dx，然后初始化了一个二维的相场变量 phi，将中心区域设为1代表固相。在循环中，通过离散化计算拉普拉斯算子 laplacephi，再根据相场方程计算 dphidt，从而更新相场变量 phi。在Comsol里，我们通过设置相场物理场模块中的参数和方程来实现类似的效果，这样就能模拟出锂枝晶随时间演变的形貌。

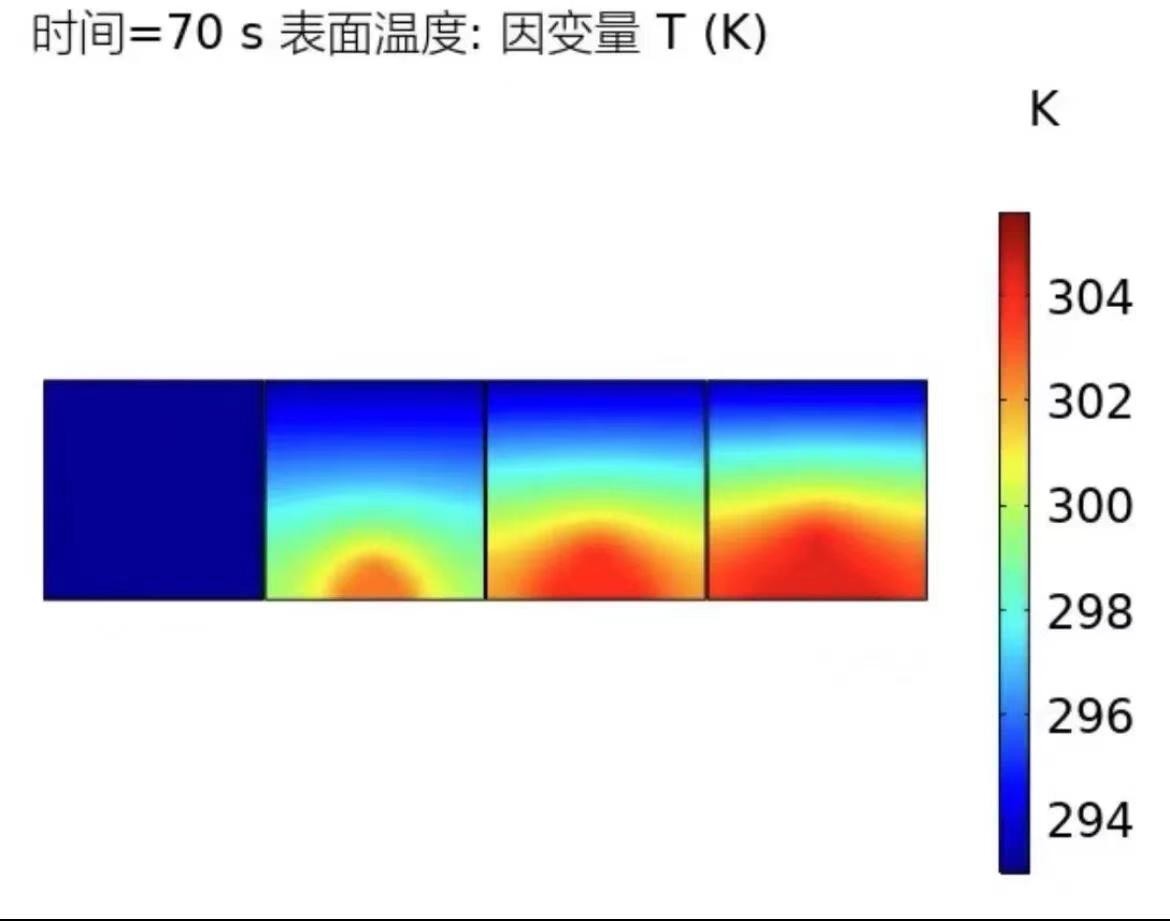

温度场耦合

锂枝晶生长与温度密切相关。在Comsol里，我们可以将传热模块与相场模块耦合起来。

# 假设简单的热传导方程（Comsol会自动处理边界条件等复杂情况）
import numpy as np
rho = 2300  # 密度
c_p = 900   # 比热容
k = 170     # 热导率
dx = 0.01
dy = 0.01
T = np.zeros((100, 100))
T[:, :] = 300  # 初始温度设为300K
for i in range(1, 99):
    for j in range(1, 99):
        d2T_dx2 = (T[i + 1, j] - 2 * T[i, j] + T[i - 1, j]) / dx**2
        d2T_dy2 = (T[i, j + 1] - 2 * T[i, j] + T[i, j - 1]) / dy**2
        dT_dt = k / (rho * c_p) * (d2T_dx2 + d2T_dy2)
        T[i, j] = T[i, j] + dT_dt * 0.01  # 简单时间推进

代码分析：这段Python代码模拟了简单的热传导过程，定义了材料的密度 rho、比热容 cp 和热导率 k，初始化温度场 T。通过离散化计算温度对空间的二阶导数 d2Tdx2 和 d2Tdy2，进而根据热传导方程计算温度随时间的变化 dTdt，并更新温度场。在Comsol中，我们在设置好传热物理场后，通过耦合设置将相场与温度场联系起来，例如锂枝晶生长的潜热释放会影响温度场，而温度又会反过来影响枝晶生长速率。

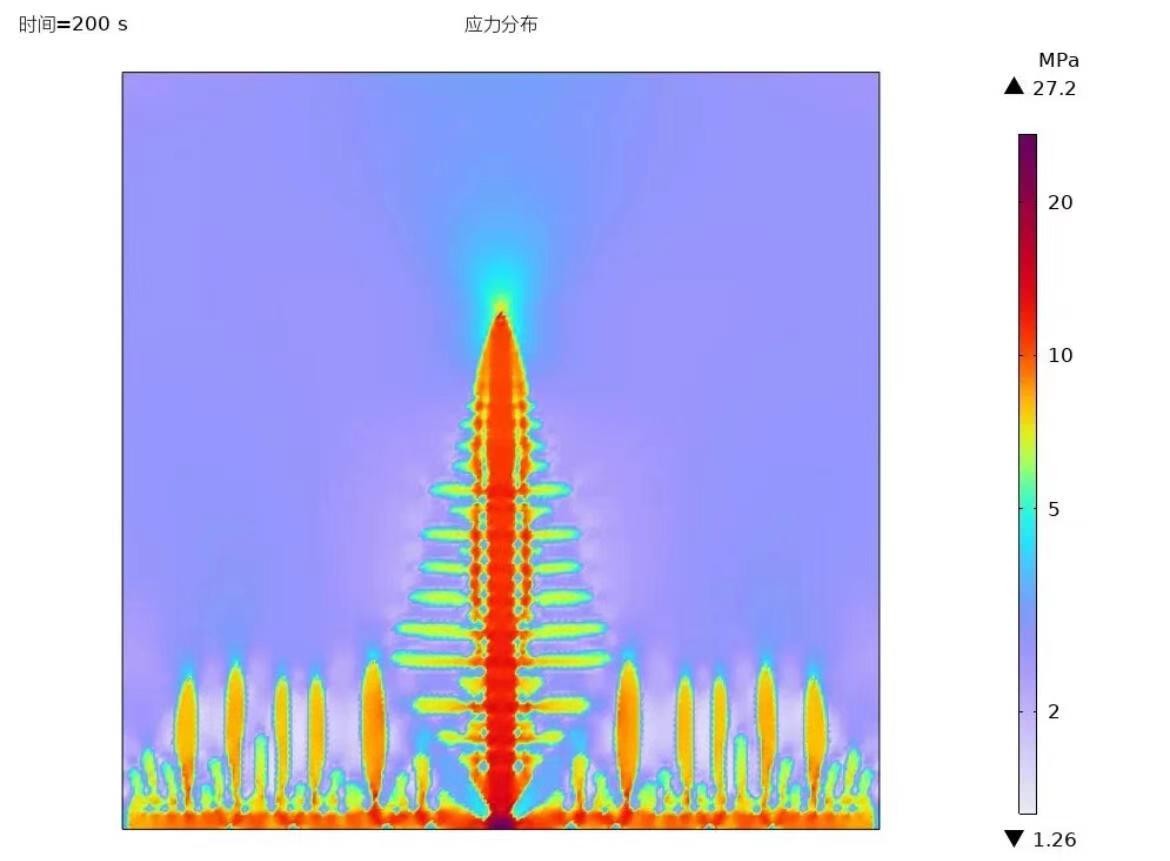

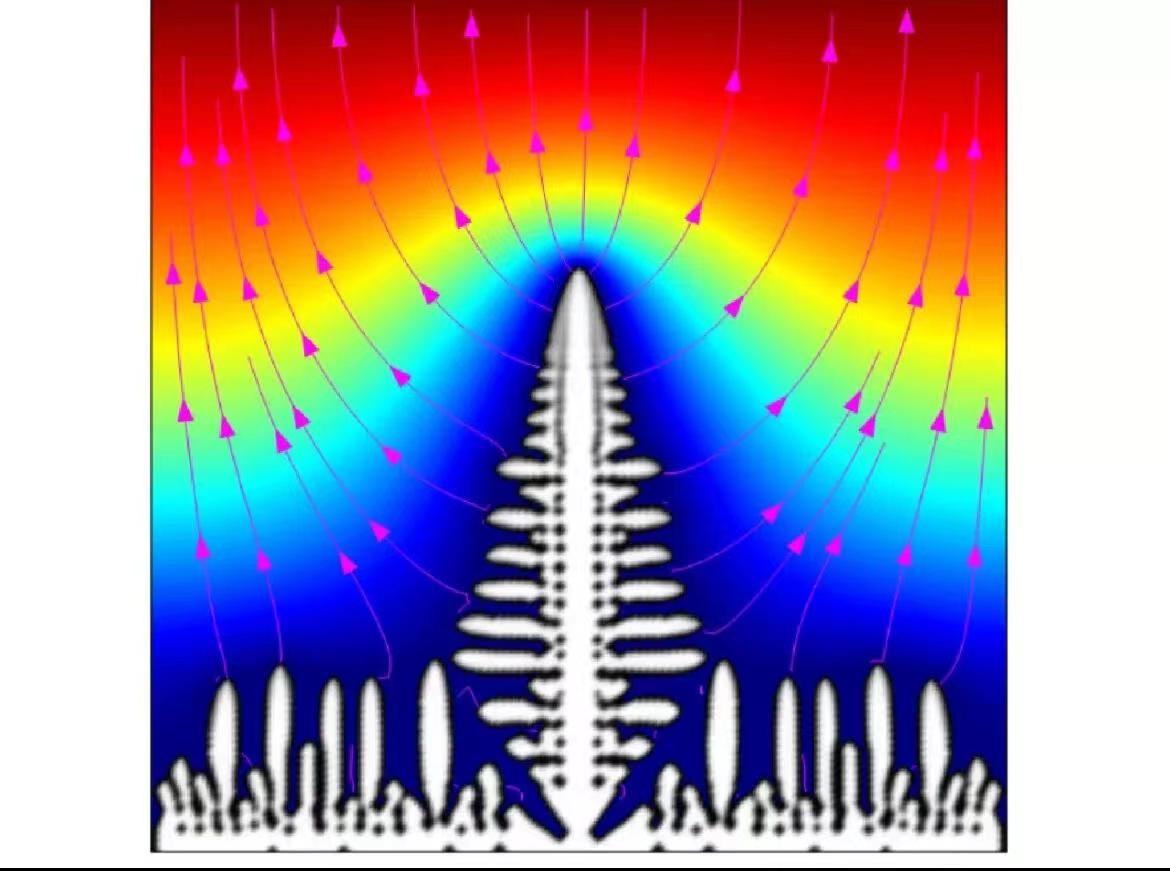

应力场、浓度场与电势场

应力场在锂枝晶生长中也不容忽视，它可能导致枝晶的变形和断裂。浓度场决定了锂离子的分布，对枝晶生长方向和速率有重要影响。电势场则与电池内部的电化学反应紧密相关。

在Comsol里，我们分别添加固体力学模块来模拟应力场，传质模块来模拟浓度场，以及电化学模块来模拟电势场。每个模块都有相应的控制方程和边界条件设置。

% 简单示意应力应变关系（胡克定律）
E = 200e9; % 弹性模量
nu = 0.3; % 泊松比
C = E / (1 + nu) * [1 - nu, nu, nu; nu, 1 - nu, nu; nu, nu, 1 - nu]; % 弹性矩阵
% 假设应变epsilon
epsilon = [0.001, 0, 0; 0, 0.001, 0; 0, 0, 0.001];
sigma = C * epsilon(:); % 计算应力
sigma = reshape(sigma, [3, 3]);

代码分析：这段Matlab代码通过胡克定律计算应力，定义了弹性模量 E 和泊松比 nu 来构建弹性矩阵 C，假设了应变 epsilon 并计算对应的应力 sigma。在Comsol中，通过设置固体力学模块中的材料属性和边界条件，软件会自动根据这些关系计算应力场。对于浓度场和电势场，同样需要设置合适的参数和边界条件，比如在浓度场中设置锂离子的扩散系数，在电势场中设置电极反应的交换电流密度等，从而全面模拟锂枝晶生长过程中的多物理场耦合情况。
