声表面波（SAW）谐振器与滤波器器件，基于COMSOL有限元仿真软件的相关仿真模型，建模以及掩膜板绘制指导，SAW器件英文论文仿真部分复现，SAW器件工艺部分流程设计

在实验室折腾声表面波器件那会儿，最头疼的就是建模和工艺之间的断层——明明仿真曲线美如画，流片回来性能直接扑街。后来发现，从COMSOL模型到掩膜板设计中间藏着不少魔鬼细节。今天咱们就聊聊那些仿真报告里不会写的实战技巧。

COMSOL建模：别让网格坑了你

打开COMSOL新建声学模块时，菜鸟喜欢直接套用默认网格参数。但SAW器件的叉指电极（IDT）厚度通常只有200nm，衬底厚度却能达到500μm。这时候全局扫掠网格分分钟给你搞出内存爆炸，建议用边界层网格局部加密：

model.mesh("IDT_mesh").feature("size").set(
    "hauto", 3,  # 基础网格尺寸
    "hgrad", 1.5,  # 网格渐变率
    "hedge", [["IDT_edges", 0.1], ["substrate_edges", 10]]  # 关键边界加密
)

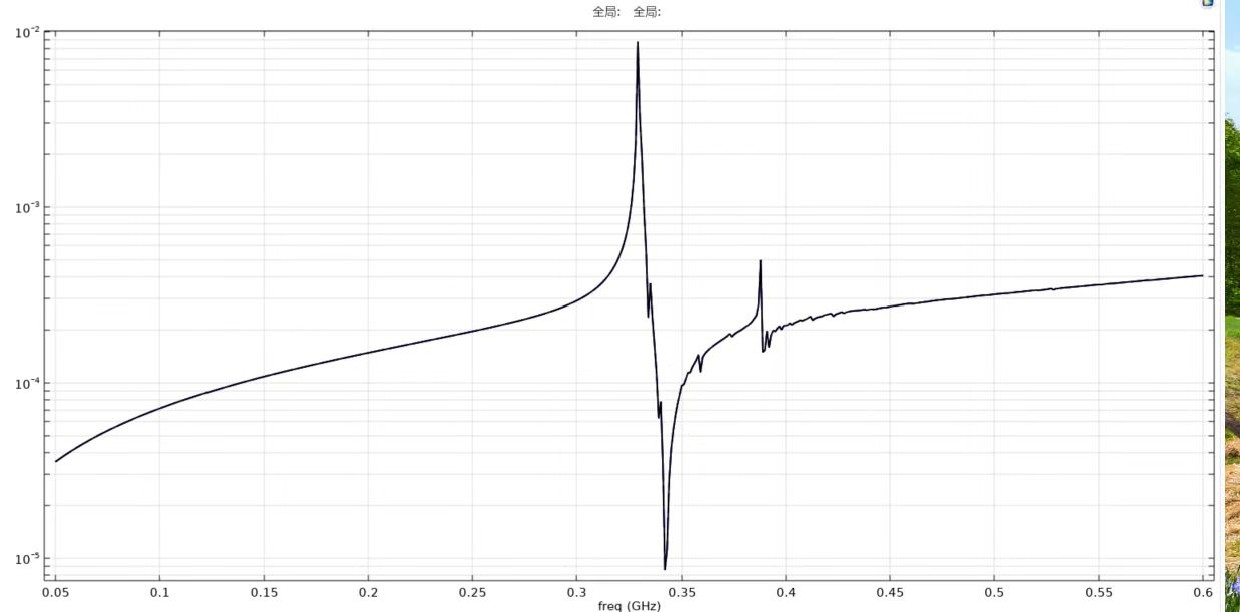

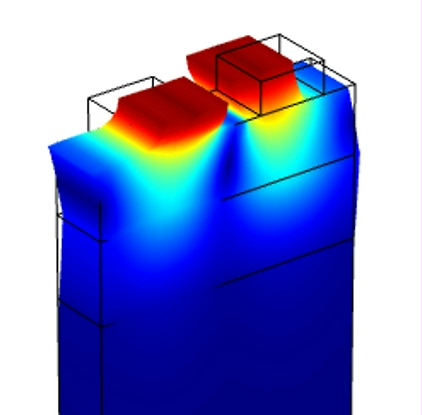

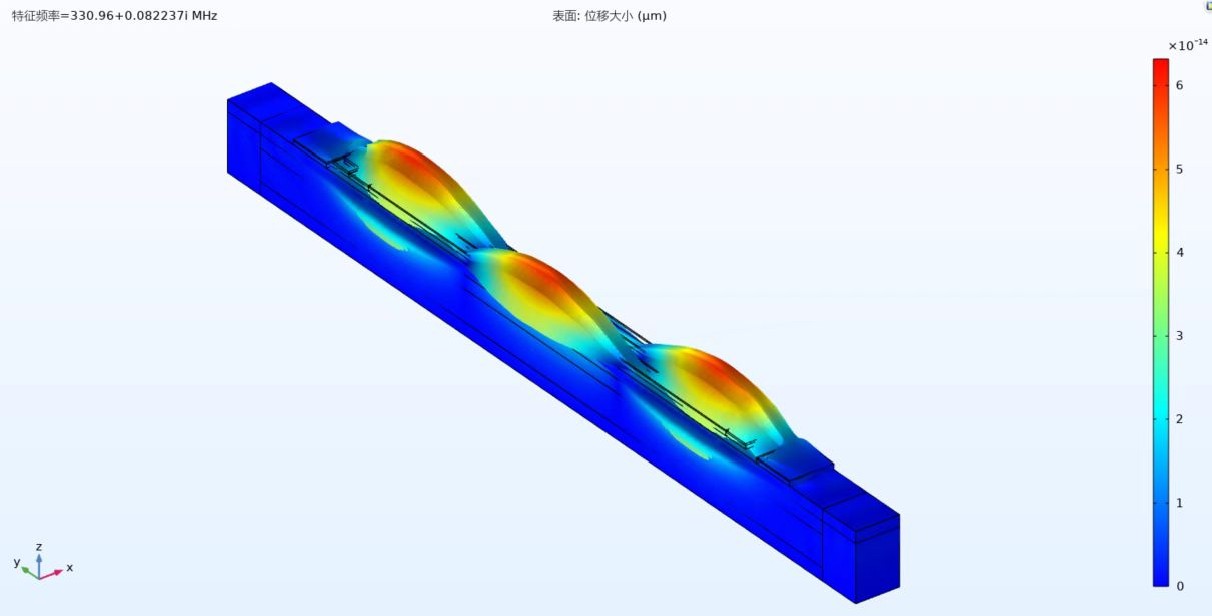

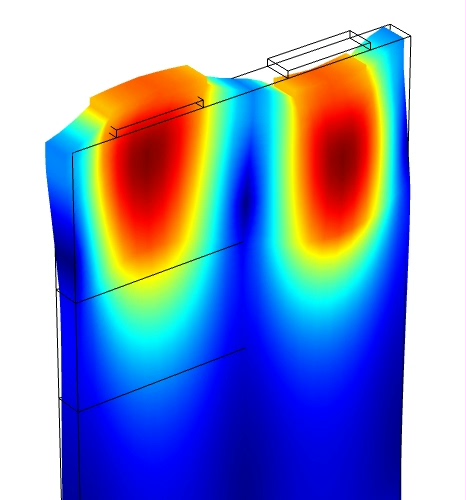

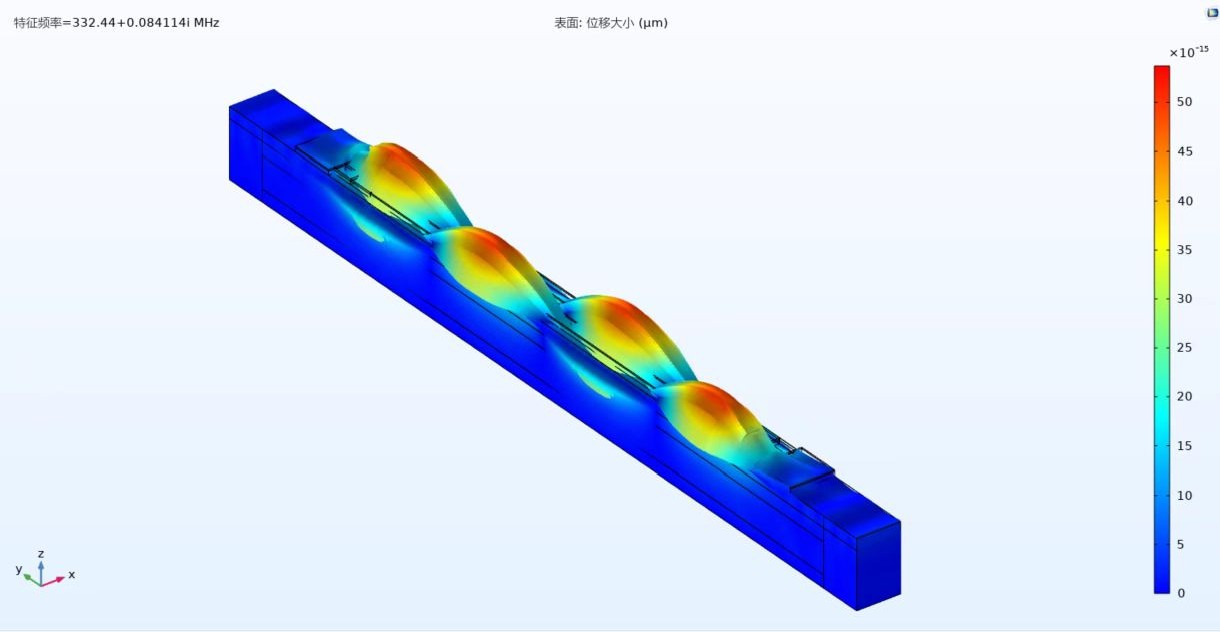

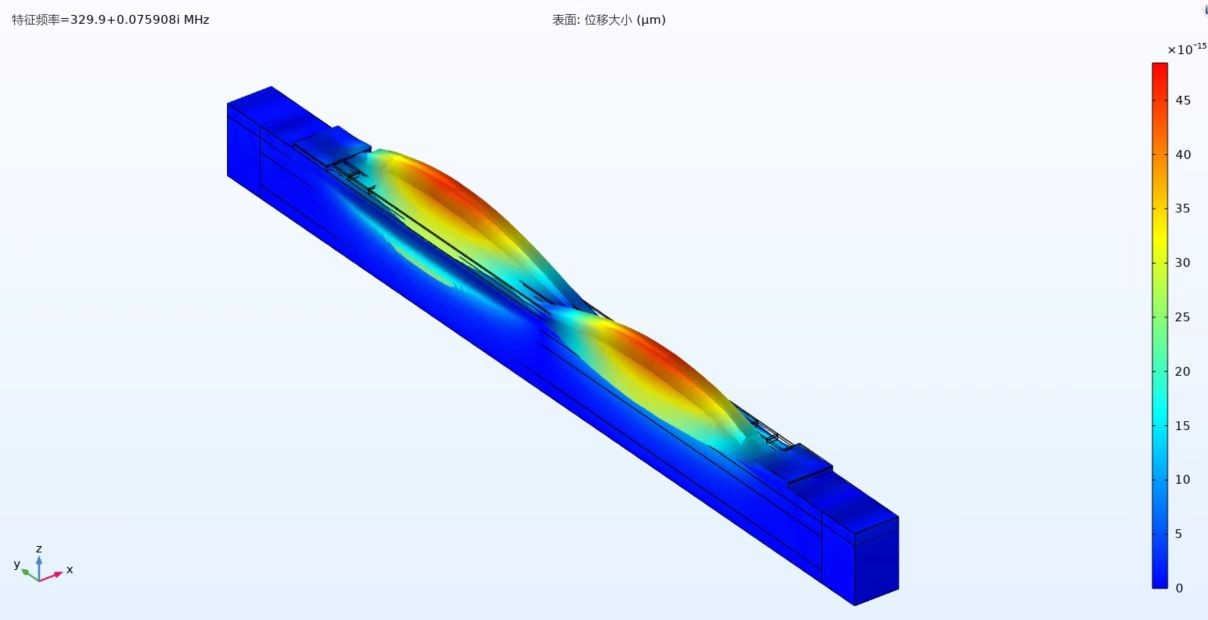

重点在于电极边缘需要设置至少3层边界层网格，否则电场分布计算误差能超过15%。某次仿真结果谐振频率偏移了50MHz，排查三天发现是网格过渡区域出现了"梯田效应"。

掩膜板绘制：Python暴力美学

GDSII文件手动画叉指阵列？那是自虐行为。用gdspy库自动生成才是正道：

import gdspy

lib = gdspy.GdsLibrary()
cell = lib.new_cell('IDT')
finger_width = 2e-6  # 2微米线宽
gap = 2e-6
for i in range(50):
    x = i * (finger_width + gap) * 2
    # 奇偶交叉电极
    if i % 2 == 0:
        rect = gdspy.Rectangle((x, 0), (x + finger_width, 100e-6))
        cell.add(rect)

这段代码20秒生成100叉指的阵列，手动操作得半小时起步。注意输出前必须跑DRC校验，曾经有个兄弟漏了端头倒角，导致光刻时拐角处显影不彻底，整批晶圆报废。

工艺参数反向校准仿真

文献里的完美Q值都是骗人的！实测中发现电极厚度偏差±10nm会导致频率漂移约0.3%。在COMSOL里可以建立参数化扫描：

% COMSOL LiveLink脚本片段
for h = [180e-9, 200e-9, 220e-9]
    model.param.set('h_IDT', h);
    model.study('freq_sweep').run();
    extract_Q_value();  // 自定义后处理函数
end

有个反直觉的现象：当金属电极厚度增加时，机电耦合系数反而可能降低。这是因为质量加载效应改变了表面波传播模式，这点在滤波器设计时要特别注意。
