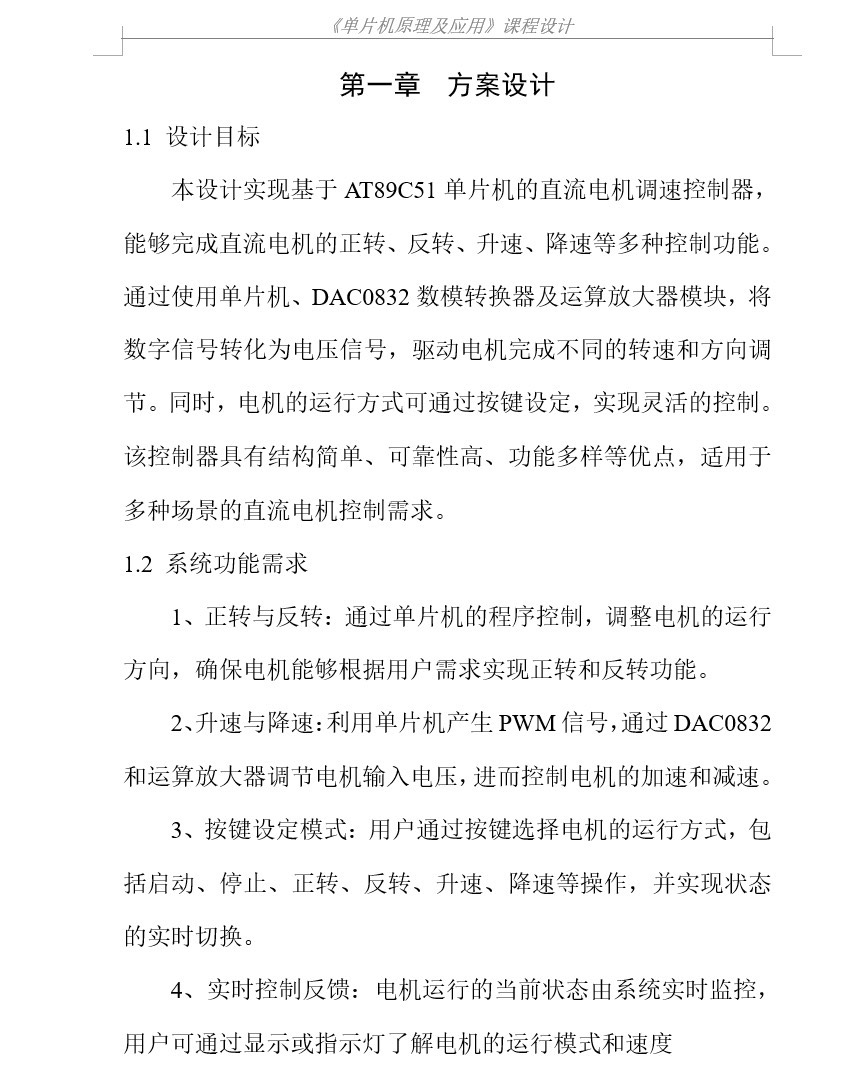

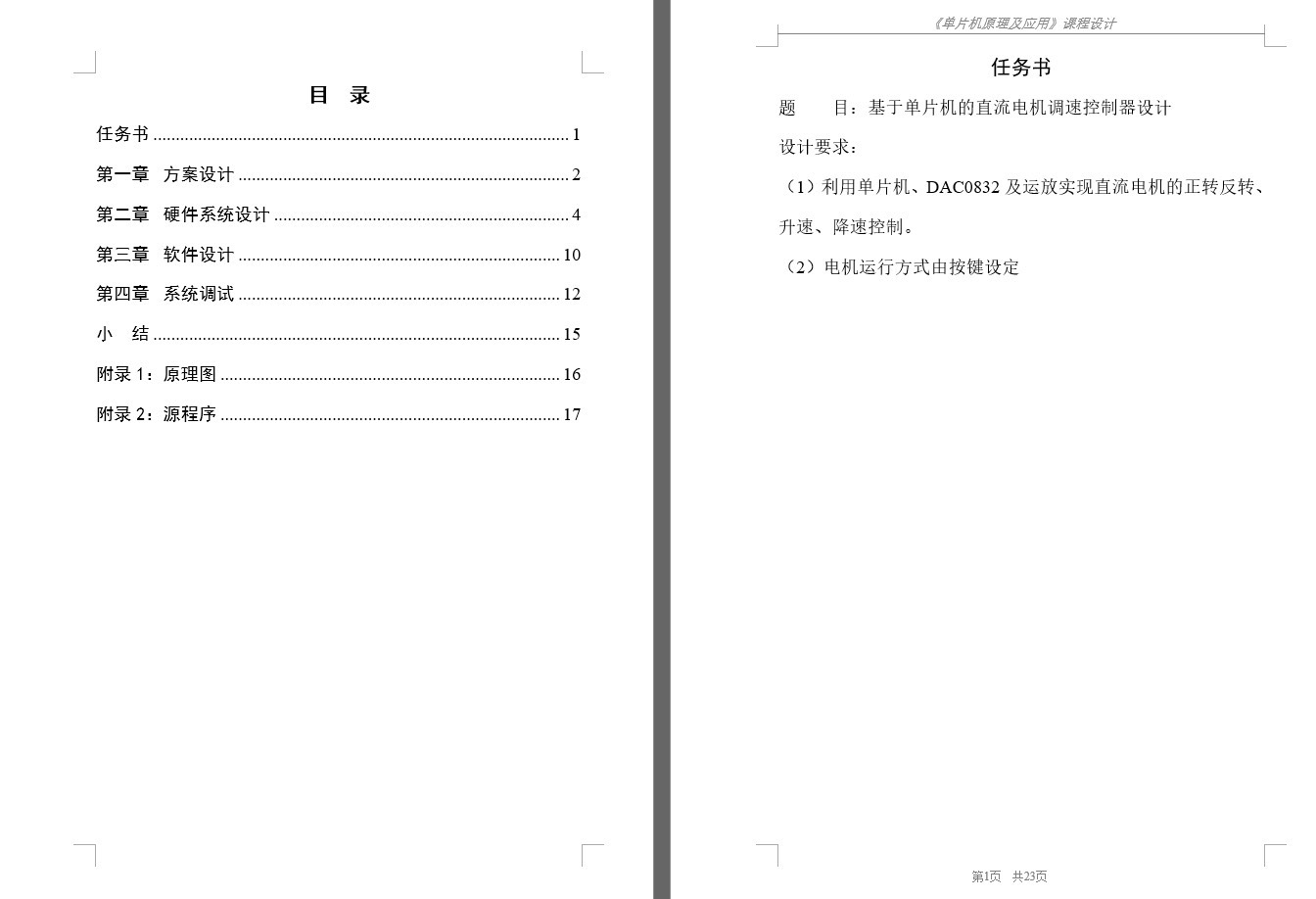

基于51单片机的直流电机调速控制器设计设计要求：利用单片机、DAC0832及运放实现直流电机的正转反转、升速、降速控制电机运行方式由按键设定设计，具体设计如下图包含【仿真、程序、视频】报告原稿（4300字左右）

这个基于51单片机的直流电机调速控制器项目有点意思，咱们今天就来拆解看看怎么玩转它。核心就三件事：让电机正反转、调速、按键控制。别看需求简单，真正动手时DAC0832和运放这两个老伙计可能随时给你出难题。

先看硬件部分。整个系统的骨架就是STC89C52单片机配DAC0832数模转换芯片，再通过运放搭个H桥电路驱动电机。这里有个坑：DAC0832的输出电流太小直接带不动电机，必须用运放放大电流。我当年第一次做的时候，运放没选对型号，结果电机抖得像筛糠似的。

硬件接线注意这几点：DAC的输入口接P0口，CS引脚接P2.0，按键接P1口低四位。H桥这边用L298N模块比较省事，但要是想省成本可以自己用MOS管搭，不过得小心死区问题。

代码部分最有嚼头的是PWM调速实现。直接上干货：

sbit MOTOR_A = P3^4;  // 电机A相
sbit MOTOR_B = P3^5;  // 电机B相
bit dir_flag = 0;     // 转向标志

void Timer0_Init() {
    TMOD |= 0x01;     // 定时器0模式1
    TH0 = 0xFC;       // 1ms定时
    TL0 = 0x66;
    ET0 = 1;
    EA = 1;
    TR0 = 1;
}

void Timer0_ISR() interrupt 1 {
    static unsigned int pwm_count = 0;
    TH0 = 0xFC;
    TL0 = 0x66;

    if(++pwm_count >= 100) pwm_count = 0;

    if(pwm_count < duty_cycle) { // duty_cycle是全局变量
        MOTOR_A = dir_flag;
        MOTOR_B = !dir_flag;
    } else {
        MOTOR_A = 0;
        MOTOR_B = 0;
    }
}

这段代码精髓在于用定时器中断生成PWM波。dutycycle变量控制占空比，范围0-100对应速度0-100%。换向通过改变AB相的电位实现，dirflag=0时A高B低正转，反之反转。注意这里用了软件PWM，如果对调速精度要求高可以改用硬件PWM模块。

DAC0832的驱动代码要特别注意时序：

void DAC_Write(unsigned char val) {
    DAC_CS = 0;        // 片选使能
    P0 = val;          // 数据送到P0口
    DAC_WR = 0;        // 下降沿锁存数据
    _nop_();
    DAC_WR = 1;
    DAC_CS = 1;
}

这个函数负责把8位数字量转成模拟电压。实际调试时发现，如果省掉nop()延时，DAC输出会有毛刺。后来用示波器抓波形，发现WR信号必须保持至少500ns的低电平才能稳定。

按键处理用状态机实现防抖：

unsigned char Key_Scan() {
    static unsigned char last_state = 0xFF;
    unsigned char current = P1 & 0x0F;

    if(current != last_state) {
        delay_ms(10);
        if(current == (P1 & 0x0F)) {
            last_state = current;
            return current;
        }
    }
    return 0;
}

这个防抖算法比教科书上的更省资源。通过记录上次按键状态，只有检测到变化时才进行防抖判断，避免一直占用CPU时间。实测在机械按键上表现良好，但如果是触摸按键需要调整延时参数。

仿真时遇到个诡异问题：Proteus里的电机模型对PWM频率特别敏感。后来发现当PWM频率超过2kHz时，模型会出现异常停转。解决办法是把PWM频率降到1kHz，同时增加软件滤波：

if(abs(new_duty - duty_cycle) > 5) { // 防止突变
    duty_cycle = new_duty;
}

这个滤波逻辑有效避免了调速时的剧烈抖动，实测中电机加速过程明显平滑许多。不过要注意阈值不要设太大，否则会影响调速响应速度。

最后说下实际调试技巧：准备个可调电源，先用3V测试电机转向，确认H桥工作正常再接入系统。调试DAC时，可以先用万用表测量输出端电压是否随按键变化，确保数模转换正常再连电机。遇到电机只抖不转的情况，多半是驱动电流不足，这时候得检查运放供电电压是否够高，或者换用更大电流的驱动芯片。

整个项目最爽的时刻是当按下加速键，看着电机转速线性上升，那种对物理世界的精确控制感，正是嵌入式开发的魅力所在。代码仓库里已经上传了带详细注释的源码和仿真文件，需要的小伙伴可以自己动手焊个板子试试。
