Motor CAD 8级48槽永磁同步电机振动噪声分析demo。

在电机设计与优化领域，对永磁同步电机振动噪声的分析至关重要。今天咱就来聊聊基于 Motor CAD 软件，针对 8 级 48 槽永磁同步电机振动噪声分析的 demo 过程。

一、前期准备

首先，你得有 Motor CAD 软件环境，并且对永磁同步电机的基本原理有一定了解。在这个 8 级 48 槽的电机模型中，槽数与极数的搭配决定了电机诸多性能特性，也是振动噪声产生的一个关键影响因素。

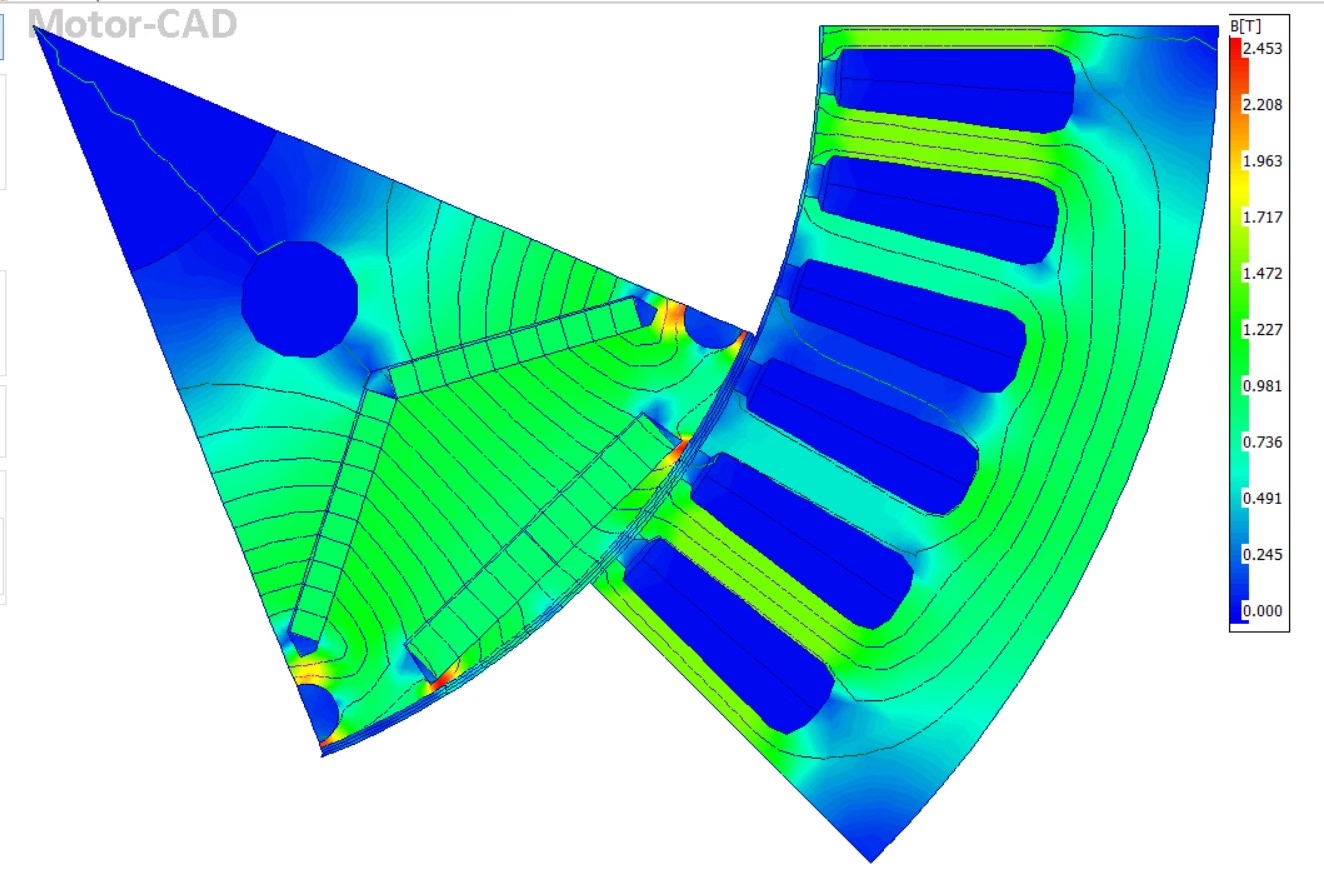

二、建立电机模型

在 Motor CAD 里建立 8 级 48 槽永磁同步电机模型可不是一蹴而就的事儿。比如定子部分的建模，需要精确设置槽的形状、尺寸等参数。这里我们来看一段伪代码示意如何在软件中定义槽的关键参数（假设软件支持类似编程式的参数设置）：

# 定义槽的基本参数
slot_width = 10  # 槽宽，单位mm
slot_depth = 30  # 槽深，单位mm
slot_type = "open"  # 槽型，这里假设为开口槽

上述代码简单定义了槽的几个关键参数，实际在 Motor CAD 中，会通过特定的界面或者脚本语言来实现这些参数的输入，从而准确描绘定子槽的几何形状。而转子部分，永磁体的放置、磁极形状等同样影响重大。

三、振动噪声分析相关设置

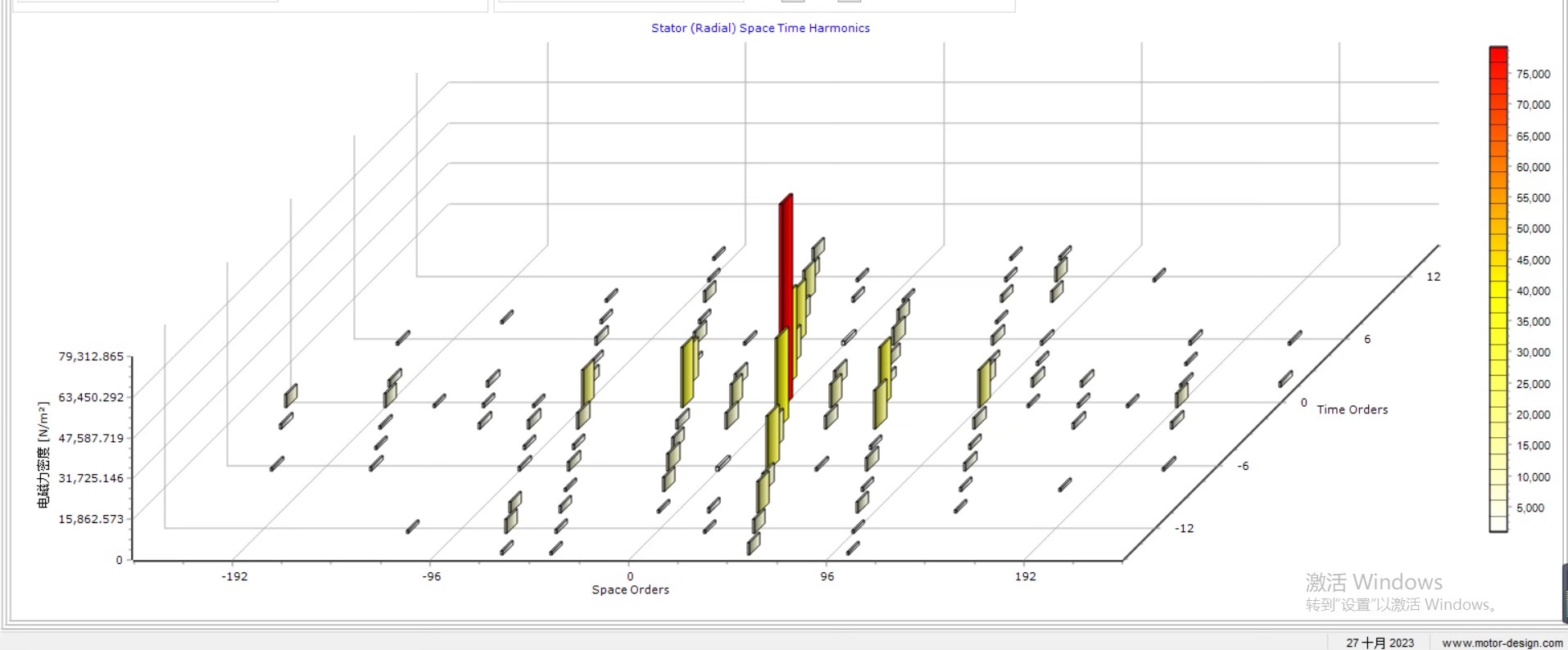

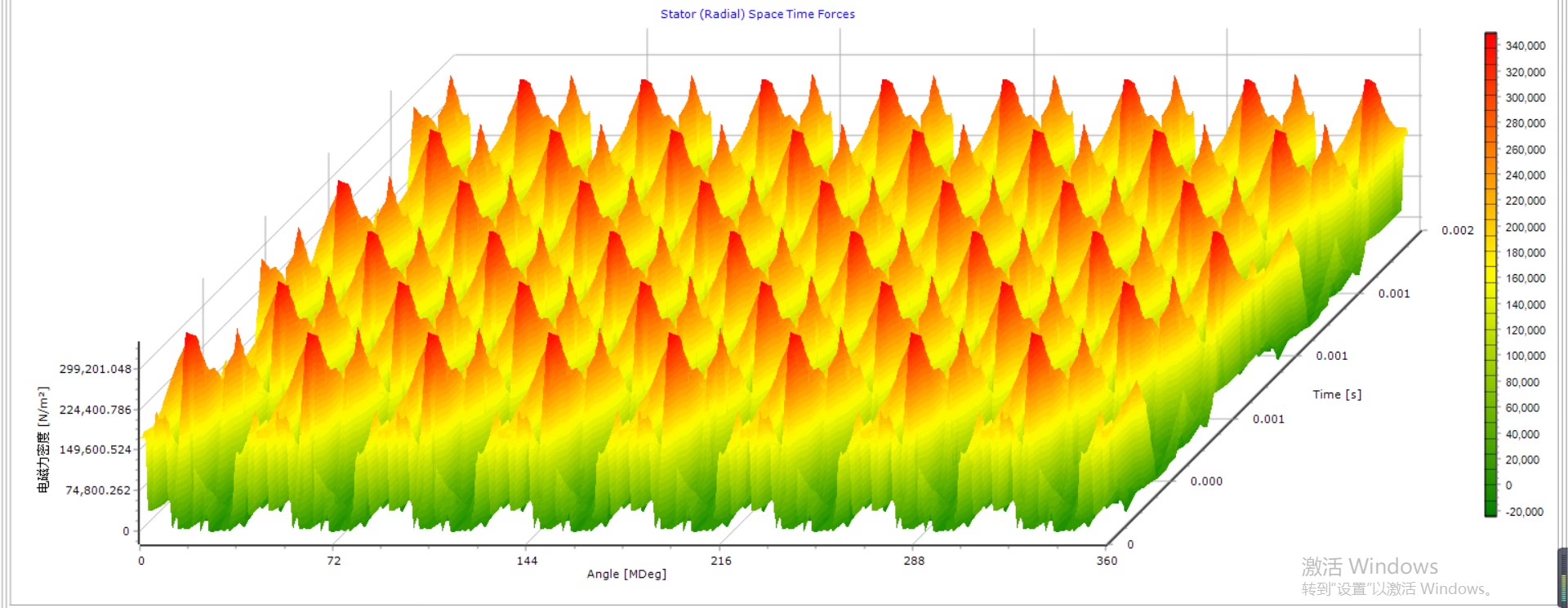

完成模型建立后，就该进入振动噪声分析的设置环节了。在 Motor CAD 中，要考虑电磁力波的计算。电磁力波是引起电机振动噪声的重要根源。这时候，一些相关的算法参数得设置好。例如，计算电磁力波时，需要设定谐波次数范围。以下是一段简单示意代码来理解这个过程（假设在自定义的 Python 类中实现）：

class VibrationAnalysis:
    def __init__(self):
        self.harmonic_start = 1  # 起始谐波次数
        self.harmonic_end = 50  # 结束谐波次数

    def set_harmonic_range(self, start, end):
        self.harmonic_start = start
        self.harmonic_end = end

在实际软件操作中，通过相应的菜单或者功能区，输入这些谐波次数范围，Motor CAD 就能基于电磁理论计算出不同谐波次数下的电磁力波分布。

四、分析结果解读

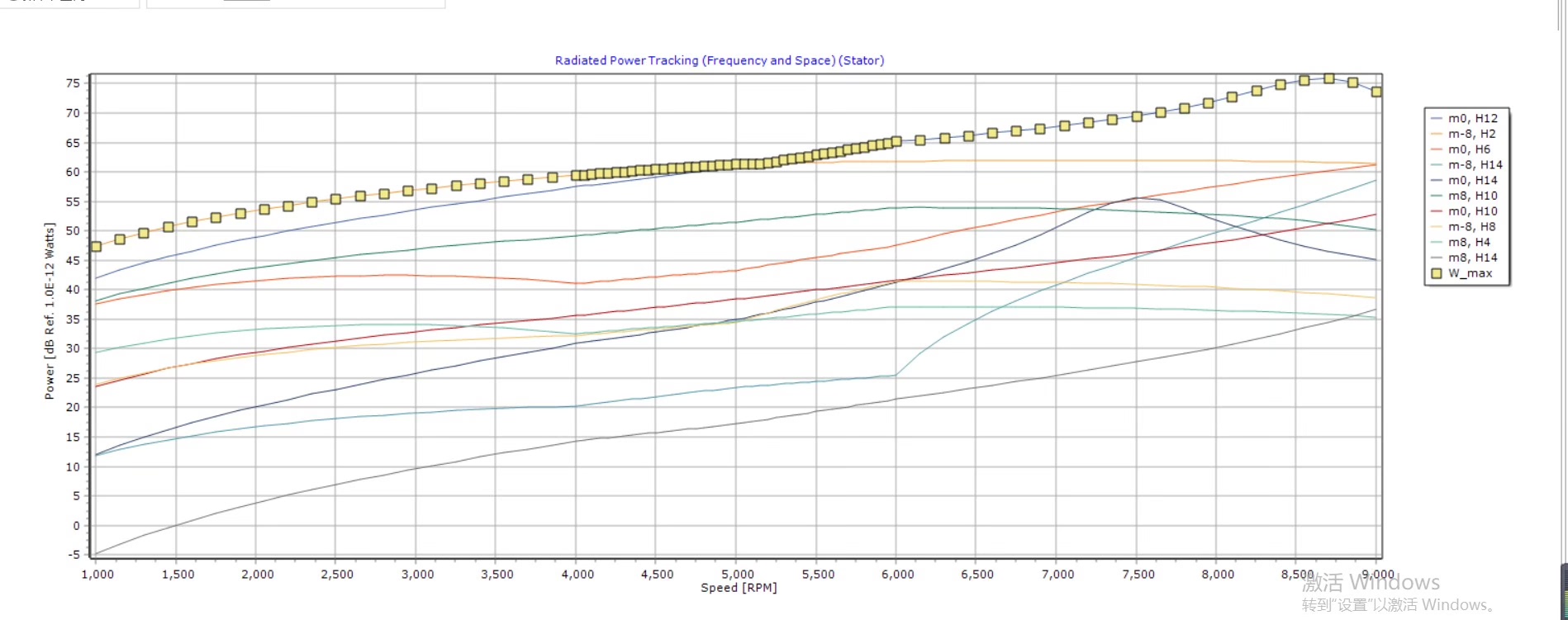

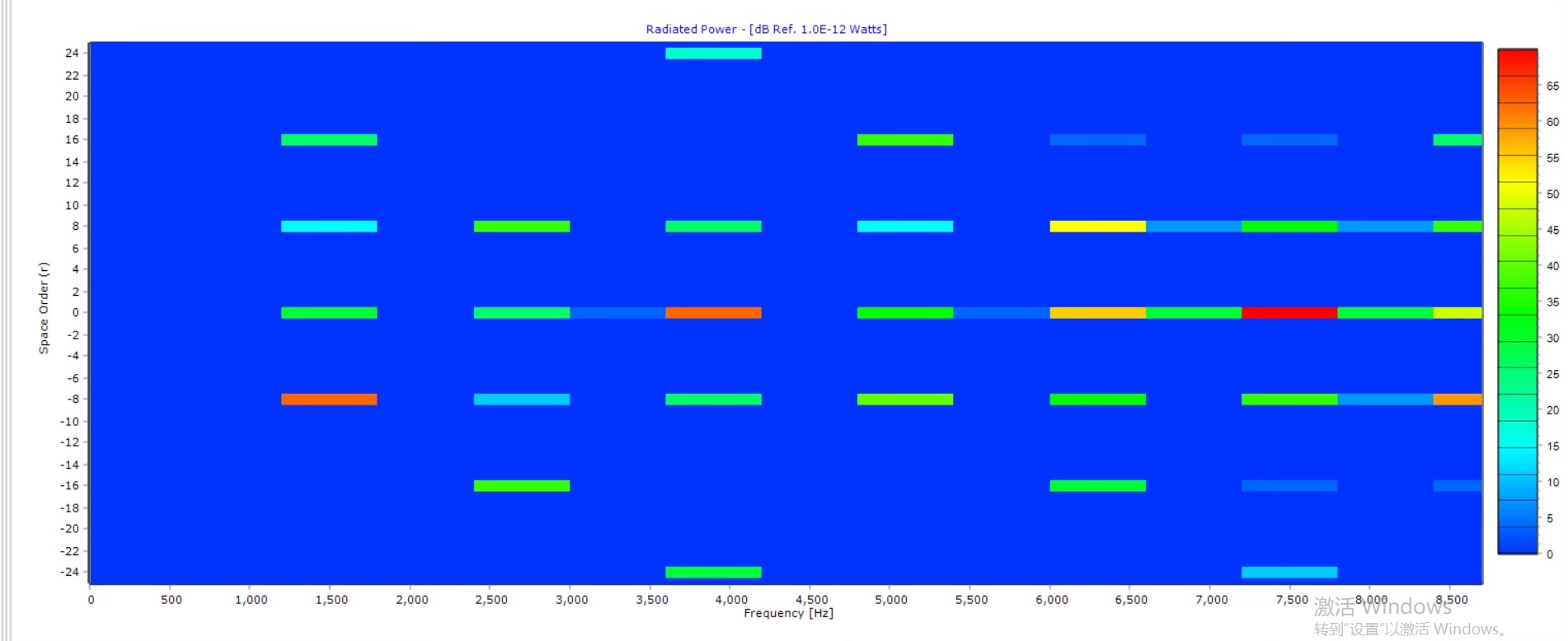

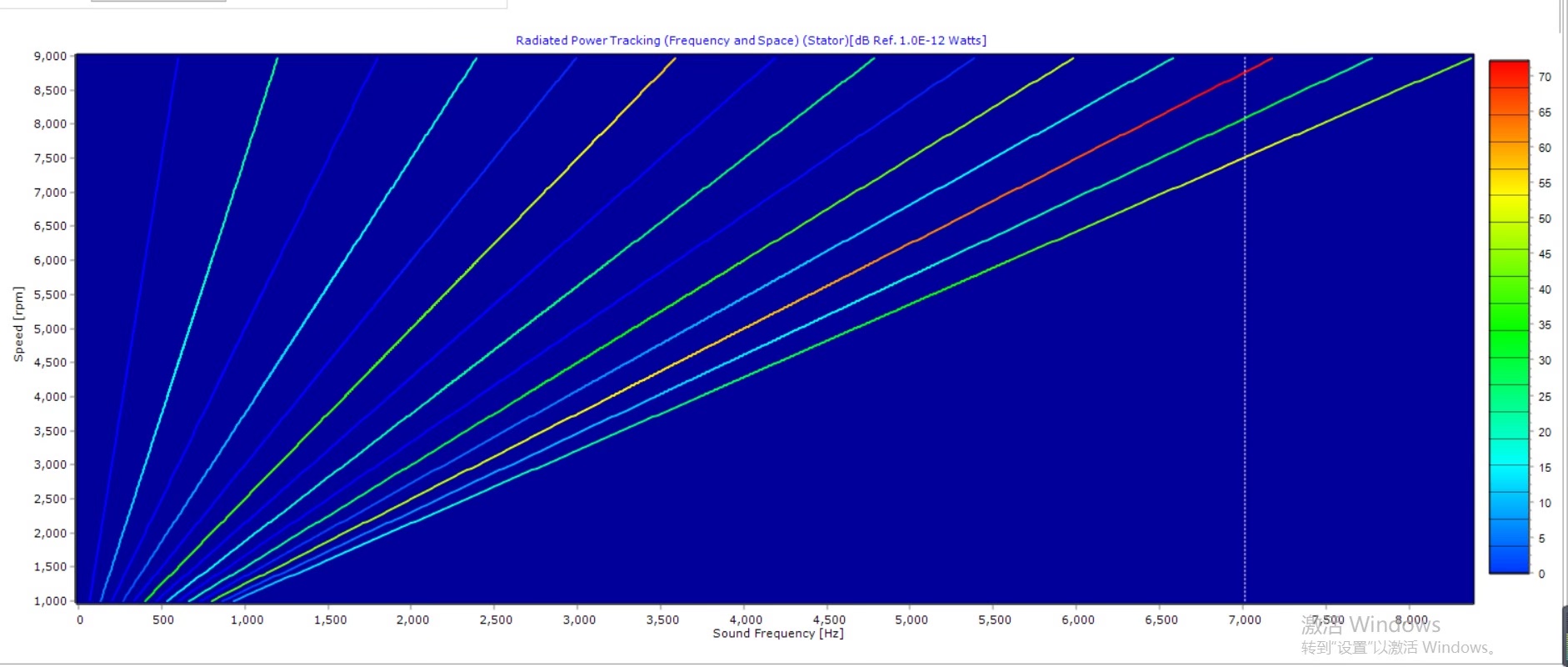

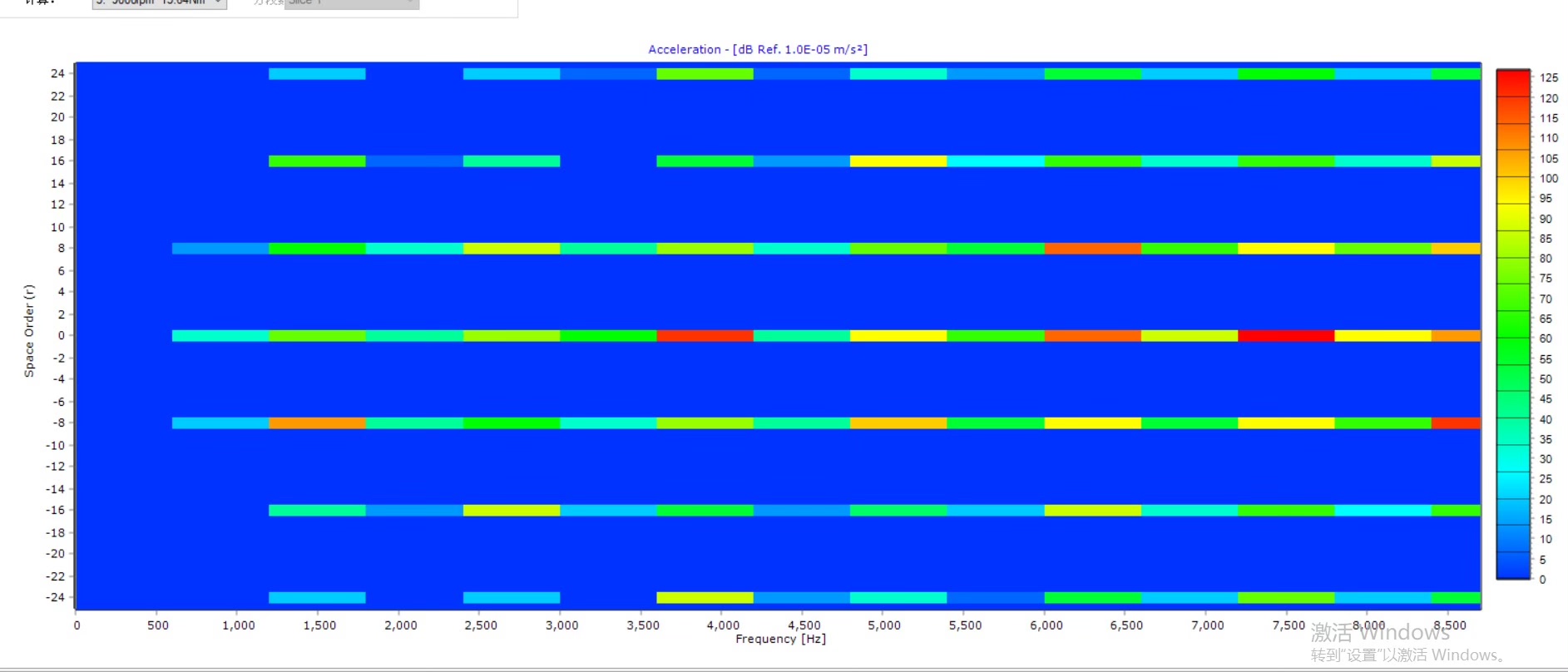

当完成所有设置并运行分析后，Motor CAD 会给出一系列关于振动噪声的分析结果。比如振动模态图，它以直观的图形展示电机在不同频率下的振动形态。我们可以从这些图形中判断哪些部位容易产生较大振动，进而针对性地进行结构优化。再比如噪声频谱分析结果，它能告诉我们电机噪声主要集中在哪些频率段。通过对这些结果的深入解读，我们就可以着手对电机进行改进，像是调整槽配合、优化永磁体形状等，以降低振动噪声，提升电机性能。
