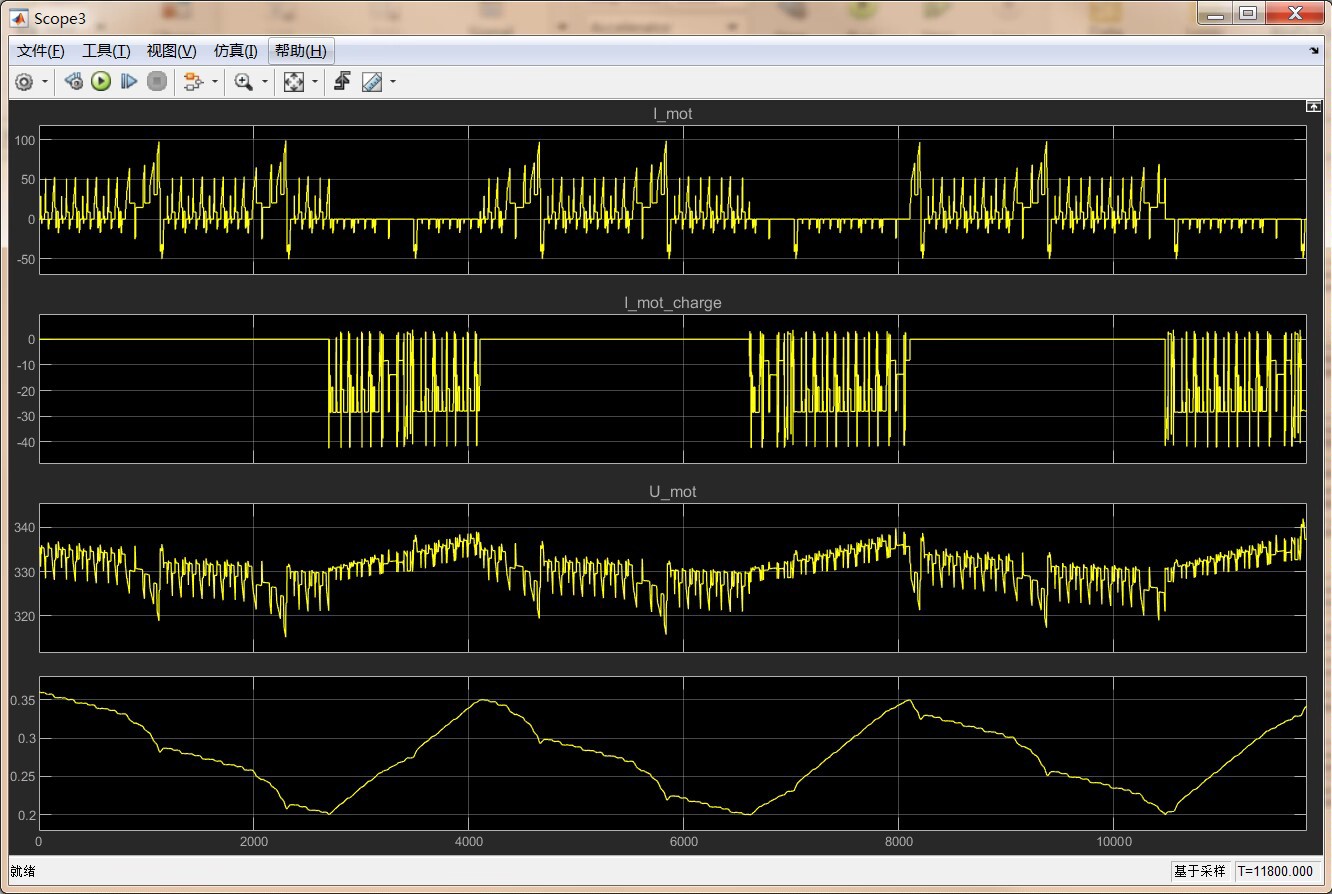

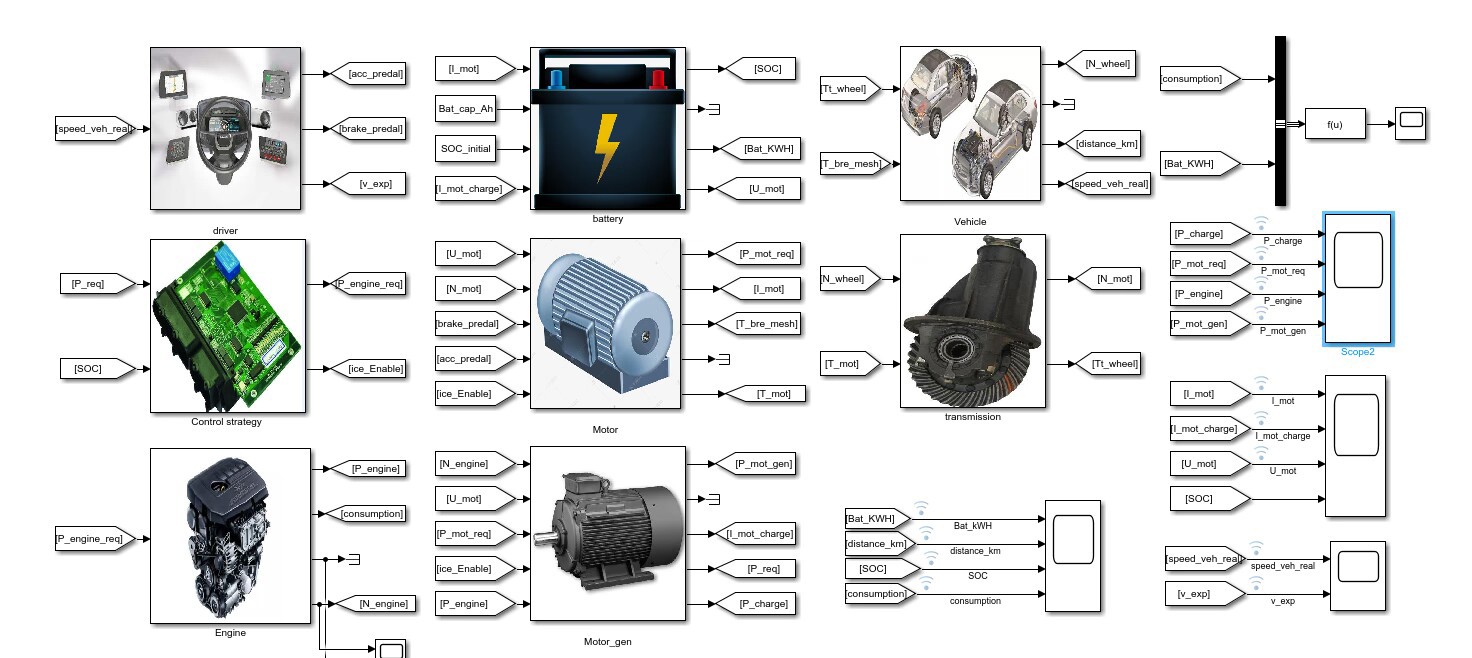

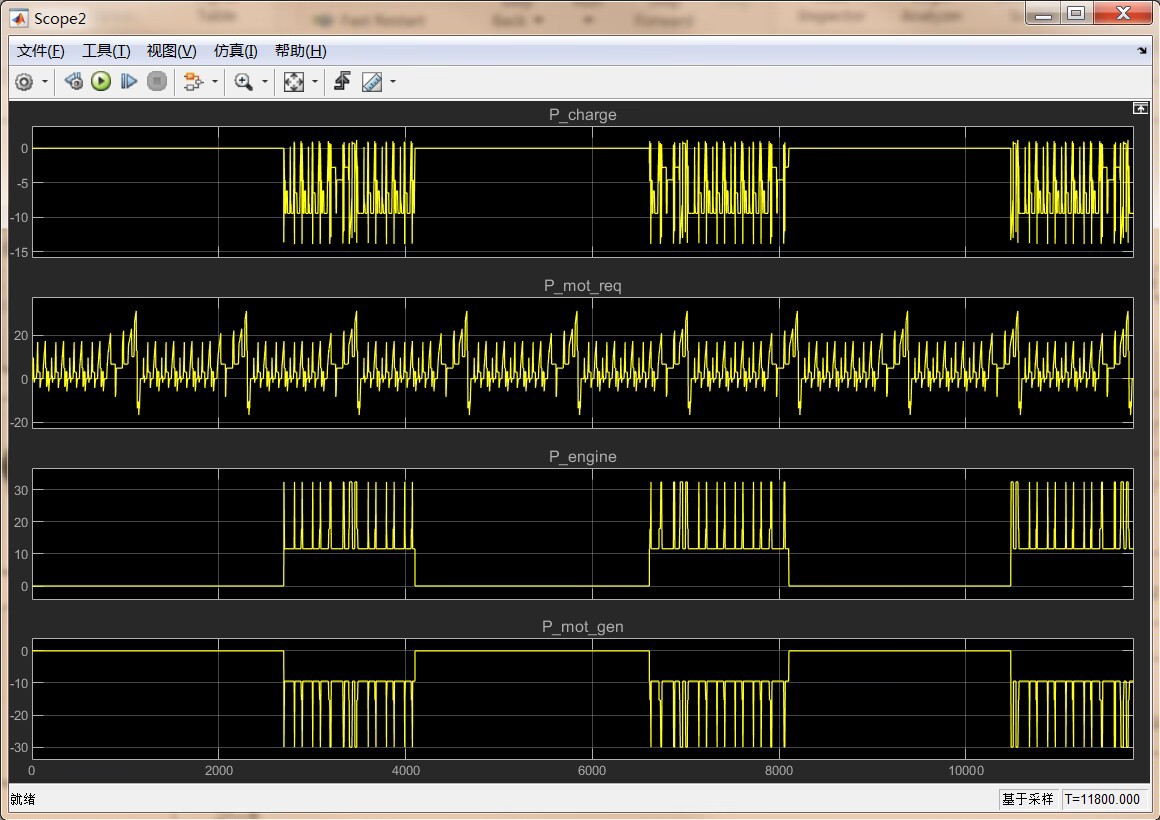

MATLAB增程式电动汽车EREV MATLAB建模过程详细讲解和MATLAB模型亏电到满电的控制逻辑以及整车模型的闭环控制特别是针对各个模式下离合器，发动机，电机和电池充放电的控制，在pdf给出了详细的说明仿真结果清晰明确，纯手工搭建没有任何水分图示给出了十个nedc工况下的仿真结果如果你看懂了，可以直接拿来加自己的策略发小论文应该是简简单单

一、系统概述

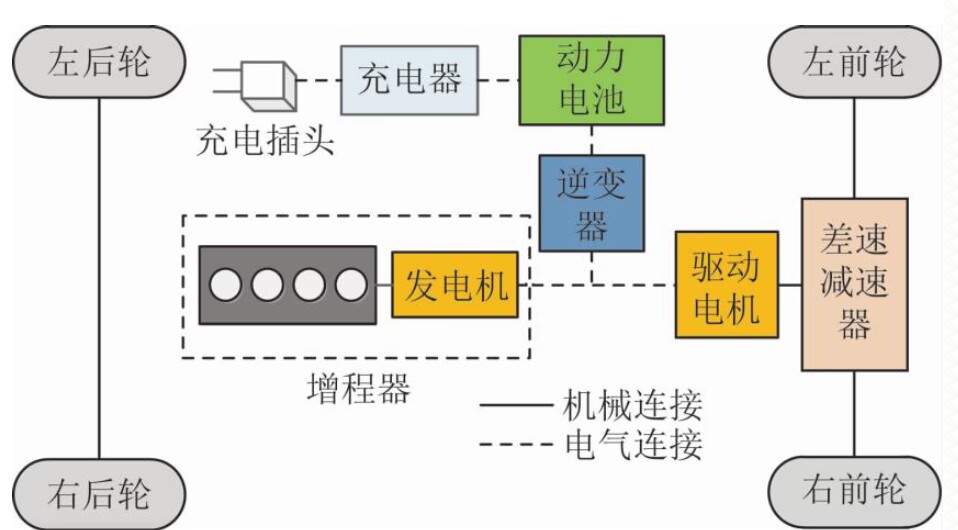

扩展续航电动汽车（Extended-Range Electric Vehicle, EREV）核心系统是一套融合电力驱动与燃油发电的混合能源管理架构，其核心设计目标是解决纯电动汽车续航焦虑问题，同时保留电动驱动的平顺性与低能耗优势。该系统通过智能协同控制动力电池组、驱动电机、增程器（燃油发电机）及相关辅助模块，实现"纯电优先、燃油补能"的运行模式，在满足城市短途纯电行驶需求的同时，通过增程器实时补能支撑长途出行，形成全场景无焦虑的出行解决方案。

系统整体架构遵循"分层控制、模块解耦"设计原则，从功能上可划分为能源供给层、动力驱动层、智能控制层和状态监测层四大核心层级，各层级通过标准化通信接口实现数据交互与协同控制，确保系统运行的稳定性、高效性和可扩展性。

二、核心功能模块详解

（一）能源供给管理模块

能源供给管理模块是EREV系统的能量核心，负责动力电池组与增程器的协同工作，实现能量的生成、存储、分配与回收，确保整车能源供给的连续性与经济性。

动力电池组管理

采用高能量密度锂电池组作为核心储能单元，支持快充与慢充双模式补能，具备超过200km的纯电续航能力（NEDC工况）。
集成电池管理系统（BMS），实时监测单体电池电压、温度、SOC（State of Charge）状态，通过均衡控制技术确保电池组一致性，延长使用寿命。
具备电池热管理功能，通过液冷/风冷温控系统将电池工作温度维持在15-35℃区间，保障高低温环境下的性能稳定性。

增程器协同控制

增程器采用小排量高效内燃机与发电机集成设计，专为发电优化，热效率可达40%以上，在动力电池SOC低于设定阈值（通常为15%-20%）时自动启动。
支持动态功率调节，根据整车能耗需求（如加速、爬坡、匀速行驶等不同工况）智能输出发电功率，避免发动机在低效区间运行，兼顾能源效率与NVH性能。
具备快速启动与停机功能，启动响应时间小于1.5秒，停机时平滑切断动力输出，确保驾驶体验的平顺性。

能量回收系统

制动能量回收与滑行能量回收双模式设计，在车辆减速或滑行时，驱动电机反向工作为动力电池充电，回收效率最高可达30%。
回收强度自适应调节，根据驾驶习惯、电池SOC状态及制动强度动态调整回收力度，平衡回收效率与驾驶舒适性。

（二）动力驱动模块

动力驱动模块负责将电能转化为机械能，驱动车辆行驶，核心由驱动电机、电机控制器、传动系统组成，追求动力输出的平顺性、响应速度与高效性。

驱动电机特性

采用永磁同步电机，最大功率可达150kW以上，峰值扭矩350N·m，0-100km/h加速时间小于8秒，满足日常驾驶的动力需求。
高效区间覆盖广，在20-120km/h常用车速区间，电机效率维持在85%以上，兼顾动力性能与能耗经济性。

电机控制策略

电机控制器采用矢量控制技术，精准控制电机的转速、扭矩输出，响应时间小于20ms，实现线性的动力输出。
支持多模式驱动控制，根据驾驶模式（经济、标准、运动）调整动力输出特性，经济模式下优先保障能耗效率，运动模式下最大化动力输出。

传动系统设计

采用单速减速器设计，结构紧凑、传动效率高（大于95%），简化动力传输路径，降低机械损耗。
集成差速器功能，确保车辆转向时左右车轮的转速协调，提升行驶稳定性。

（三）智能控制模块

智能控制模块是EREV系统的"大脑"，基于整车控制器（VCU）实现多模块协同控制，根据驾驶需求、路况信息、能源状态制定最优控制策略，是系统高效运行的核心。

模式智能切换控制

自动实现纯电模式与增程模式的无缝切换，当动力电池SOC充足时，优先采用纯电模式行驶，断开增程器；当SOC低于阈值或动力需求超过电机输出能力时，自动启动增程器补能，切换过程无明显顿挫感。
支持手动模式选择，用户可根据需求强制开启纯电模式（电量充足时）或增程模式，满足个性化驾驶需求。

动力分配策略

基于整车能耗模型，实时计算驱动需求功率与能源供给能力，动态分配电池放电功率与增程器发电功率，确保在满足动力需求的前提下，最小化能源消耗。
极端工况（如急加速、爬坡）下，协调电池与增程器同时提供能量，最大化动力输出；匀速巡航工况下，控制增程器维持在高效区间发电，多余电能为电池充电。

故障诊断与保护

实时监测各模块运行状态，包括电池电压异常、电机温度过高、增程器故障等，一旦检测到故障，立即启动保护机制，如限制动力输出、关闭故障模块、切换运行模式等，并通过仪表向用户报警。
具备故障自恢复功能，对于轻微故障（如瞬时电压波动），通过控制策略调整实现自恢复，保障行驶连续性。

（四）状态监测与交互模块

该模块负责采集整车运行数据，向用户反馈系统状态，并支持用户对系统进行参数设置，核心包括状态采集、仪表显示、人机交互等功能。

多维度状态采集

采集整车关键运行参数，包括电池SOC、电池温度、增程器转速与发电量、电机输出功率、整车车速、剩余续航里程（纯电续航+综合续航）等，采集频率最高可达10Hz。
监测驾驶操作信息，包括加速踏板行程、制动踏板行程、档位状态、驾驶模式选择等，为控制策略制定提供输入依据。

信息反馈与显示

通过仪表盘、中控屏直观显示系统运行状态，包括当前驱动模式、SOC值、剩余续航里程、增程器工作状态、能量流向图等，让用户实时掌握车辆能源情况。
提供能耗统计功能，显示纯电能耗、增程模式能耗、综合能耗等数据，辅助用户优化驾驶习惯。

人机交互功能

支持驾驶模式切换、能量回收强度调节、增程器启动阈值设置等操作，用户可通过方向盘按键、中控屏触控实现便捷设置。
具备远程监控功能，通过手机APP可查看车辆SOC、剩余续航、增程器状态等信息，支持远程空调控制、充电预约等功能，提升使用便利性。

三、系统工作流程

（一）启动阶段

用户启动车辆后，整车控制器（VCU）进行系统自检，包括电池、电机、增程器、控制器等核心模块的状态检测。
自检通过后，VCU读取电池SOC状态，若SOC≥设定阈值（如20%），默认进入纯电模式，增程器保持关闭，驱动电机处于待命状态；若SOC<设定阈值，自动启动增程器预热，同时电池提供初始动力，进入增程模式。

（二）行驶阶段

纯电模式行驶：用户踩下加速踏板，VCU根据踏板行程计算动力需求，电机控制器驱动电机输出相应扭矩，带动车辆行驶；此时增程器不工作，能量仅来自动力电池。
增程模式行驶：当SOC低于阈值或动力需求超过电机最大输出时，VCU启动增程器，增程器发电后一部分电能直接供给驱动电机，另一部分多余电能为动力电池充电；制动或滑行时，启动能量回收，为电池充电。
模式切换：行驶过程中，若SOC从低于阈值回升至高于阈值（如通过能量回收或增程器充电），VCU自动切换回纯电模式，关闭增程器；若动力需求突变（如急加速），VCU可临时启动增程器协同供电，完成后自动恢复原模式。
