【环境】

Android Studio:3.5.2
Gradle:5.4.1
NDK:21.3.6528147
JDK:1.8
photon-androidndk-sdk_v4-1-16-3

【背景】

photon engine针对Unity开发的插件PUN2用于多人在线比较简单方便使用，以前只用在Unity中使用，甚少关注原生安卓和IOS如何使用，最近有个需求，需要用原生安卓APP(已开发完毕)与Unity项目(开发中)做数据同步，尽量用现有工具(SDK)做，既然不用造轮子，就用这个了。结果踩坑了，原生安卓SDK，官方用VS+VisualGDB开发的，不是直接用Android Studio，有不少的差异，而且无完整教程，官网论坛不少人吐槽Android Demo无法运行。因对原生安卓手生，历经不少曲折，记录如下。

【尝试】

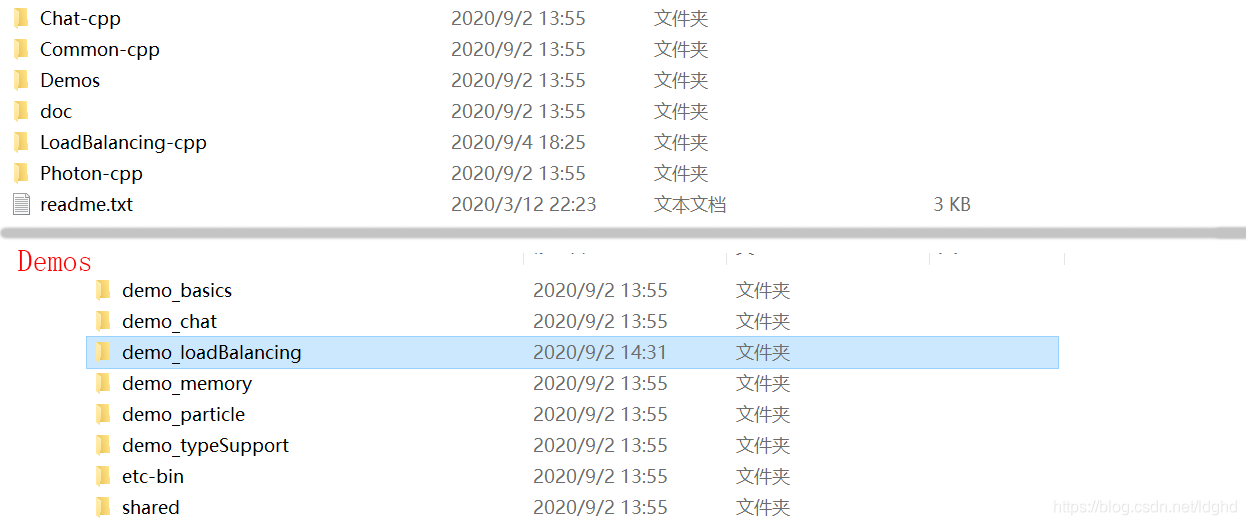

下载解压后目录结构如下：

尝试用Android Studio打开demo_loadBalancing工程，几经波折，都以失败告终。首先，理解这套东西的流程：

NDK，使用C(或C++)语言书写逻辑，好处是代码移植和代码保护。
JNI，用于Java和C(或C++)进行交互。
.a文件，静态链接库，在SDK中Common-cpp、Photon-cpp、LoadBalancing-cpp文件夹中已生成.a静态库文件。
.so文件，动态链接库，可手动生成。

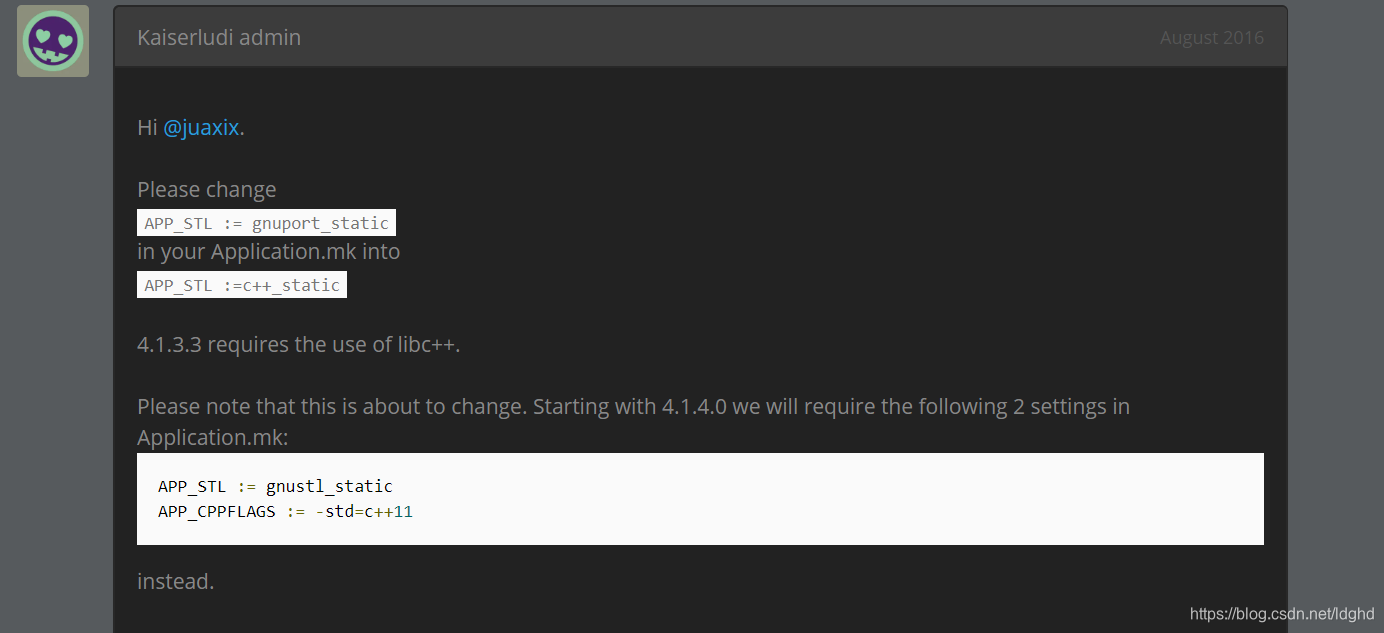

尝试过程中，发现了些容易忽略的问题，NDK r18及以后版本对应Android.mk文件配置是需要进行修改的：

再次经过多次尝试和验证，得到一经验，因demo_loadBalancing目录结构和Android Studio默认不同，所以想以最小误差跟踪问题，又因为NDK及JNI调用对包名有要求，.a静态链接库引用对路径有要求，所以想重建相同项目名称、相同包名、相同目录的新Android Studio工程。

【Android Studio重建demo_loadBalancing工程】

安装Android Studio，并在管理器内安装NDK 21.*
官网下载Photon RealTime : Android NDK SDK
解压至安卓工程目录
进入*\photon-androidndk-sdk_v4-1-16-3\Demos\目录，将文件夹demo_loadBalancing重命名demo_loadBalancing_old，备用，并新建demo_loadBalancing空文件夹
打开Android Studio新建项目：项目名称、包名、Activity名称及工程目录和旧的demo_loadBalancing工程完全保持一致。
在Android Studio编辑器中，打开“Project Structure”窗口，进入“SDK Location”目录，指定SDK、NDK、JDK对应目录。

在Android Studio编辑器中，切换为"Project"模式，复制老工程代码：【旧工程--->新工程】

DemoActivity.java------>DemoActivity.java
strings.xml------------>strings.xml
main.xml--------------->activity_main.xml
jni文件夹--------------->src/main/jni文件夹
*/inc/NetworkLogic.h---->src/main/jni/NetworkLogic.h
*/src/NetworkLogic.cpp-->src/main/jni/NetworkLogic.cpp
*/src/StdIO_main.cpp---->src/main/jni/StdIO_main.cpp

修改src/main/jni/Android.mk文件，其相对于旧工程目录结构发生了变化

LOCAL_PATH := $(call my-dir)
PHOTON_SDK_ROOT := $(LOCAL_PATH)/../../../../../..

include $(CLEAR_VARS)

LOCAL_MODULE := demoLoadBalancing
#VisualGDBAndroid: AutoUpdateSourcesInNextLine
LOCAL_SRC_FILES := NetworkLogic.cpp AndroidNetworkLogic.cpp main.cpp

LOCAL_C_INCLUDES := $(PHOTON_SDK_ROOT) ../inc/ ../../../../shared/inc
LOCAL_CFLAGS := -Werror-implicit-function-declaration -Wall -DEG_DEBUGGER -D__STDINT_LIMITS -D_EG_ANDROID_PLATFORM
LOCAL_STATIC_LIBRARIES := loadbalancing-cpp-static-prebuilt photon-cpp-static-prebuilt common-cpp-static-prebuilt
LOCAL_LDLIBS := -llog

include $(BUILD_SHARED_LIBRARY)

$(call import-add-path, $(PHOTON_SDK_ROOT)/LoadBalancing-cpp/lib)

$(call import-module,loadbalancing-cpp-prebuilt)

修改src/main/jni/Application.mk文件

APP_ABI := all
APP_STL := c++_static
APP_CPPFLAGS := -std=c++11
APP_PLATFORM := android-22

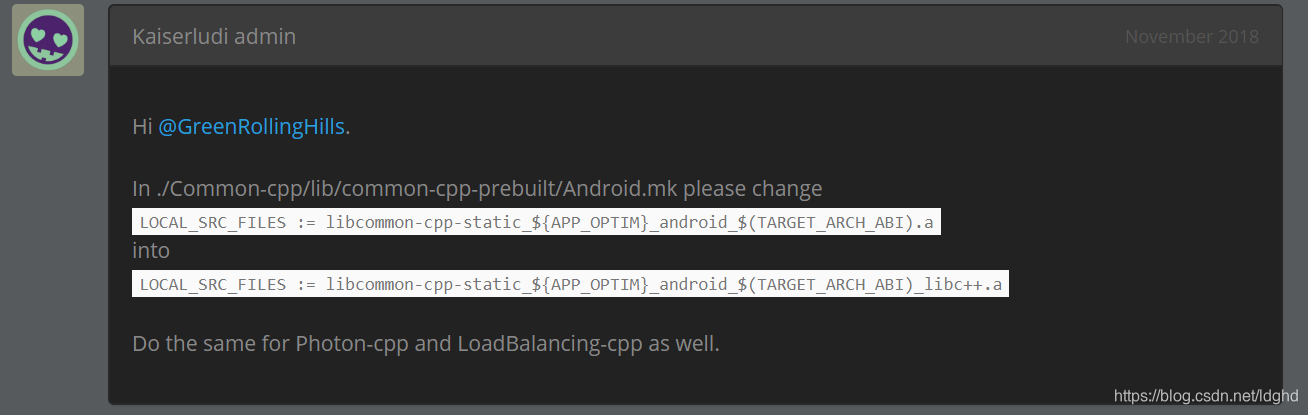

修改photon-androidndk-sdk_v4-1-16-3根目录下：

Common-cpp/lib/common-cpp-prebuilt/Android.mk
Photon-cpp/lib/photon-cpp-prebuilt/Android.mk
LoadBalancing-cpp/lib/loadbalancing-cpp-prebuilt/Android.mk
三个文件内的属性：
【LOCAL_SRC_FILES         := *.a】------>【LOCAL_SRC_FILES         := *_libc++.a】

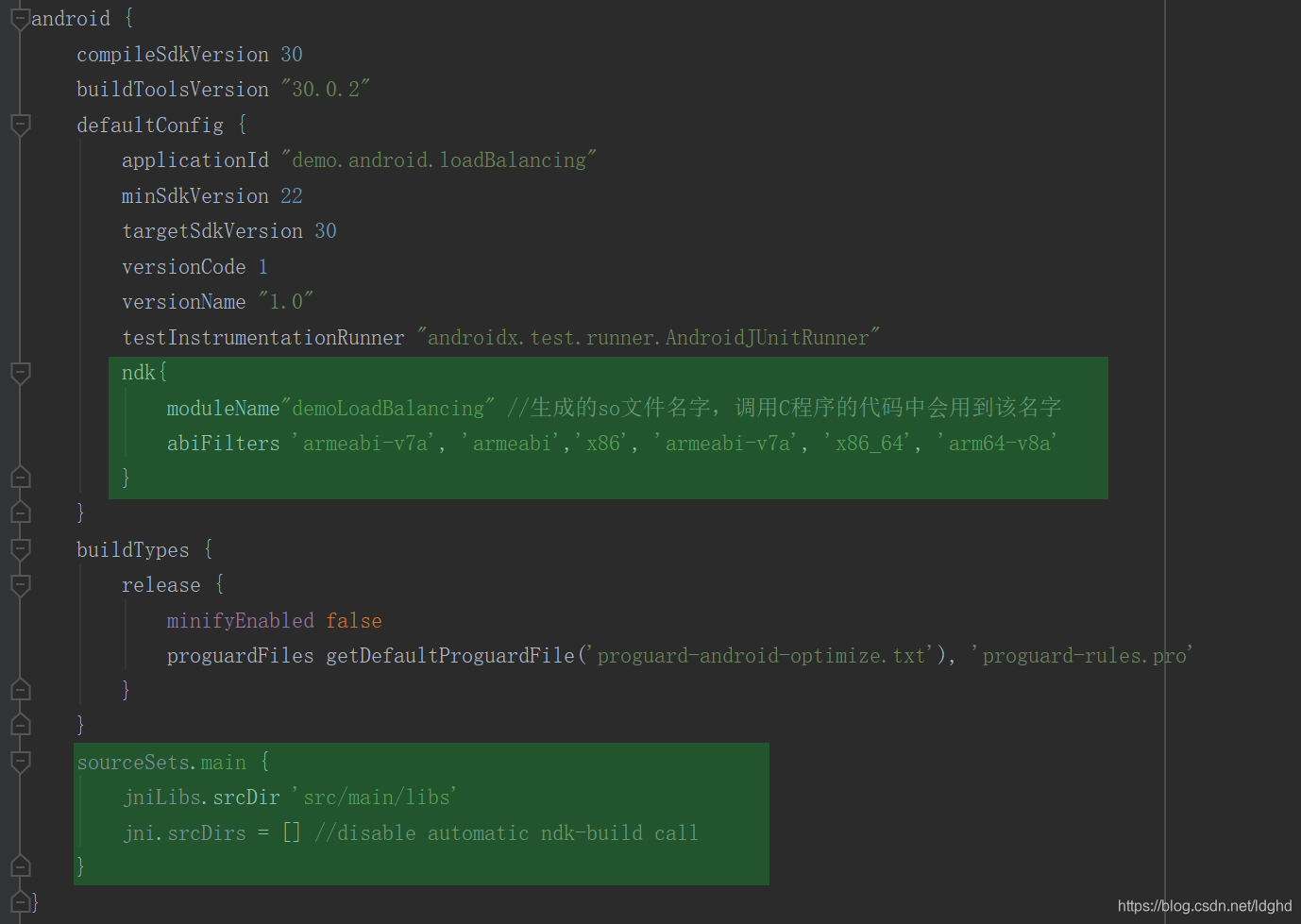

修改 */app/src/build.gradle:

ndk{
    moduleName"demoLoadBalancing" //生成的so文件名字，调用C程序的代码中会用到该名字
    abiFilters 'armeabi-v7a', 'armeabi','x86', 'armeabi-v7a', 'x86_64', 'arm64-v8a'
}
-----------------------------------------------------------------------------------
sourceSets.main {
    jniLibs.srcDir 'src/main/libs'
    jni.srcDirs = [] //disable automatic ndk-build call
}

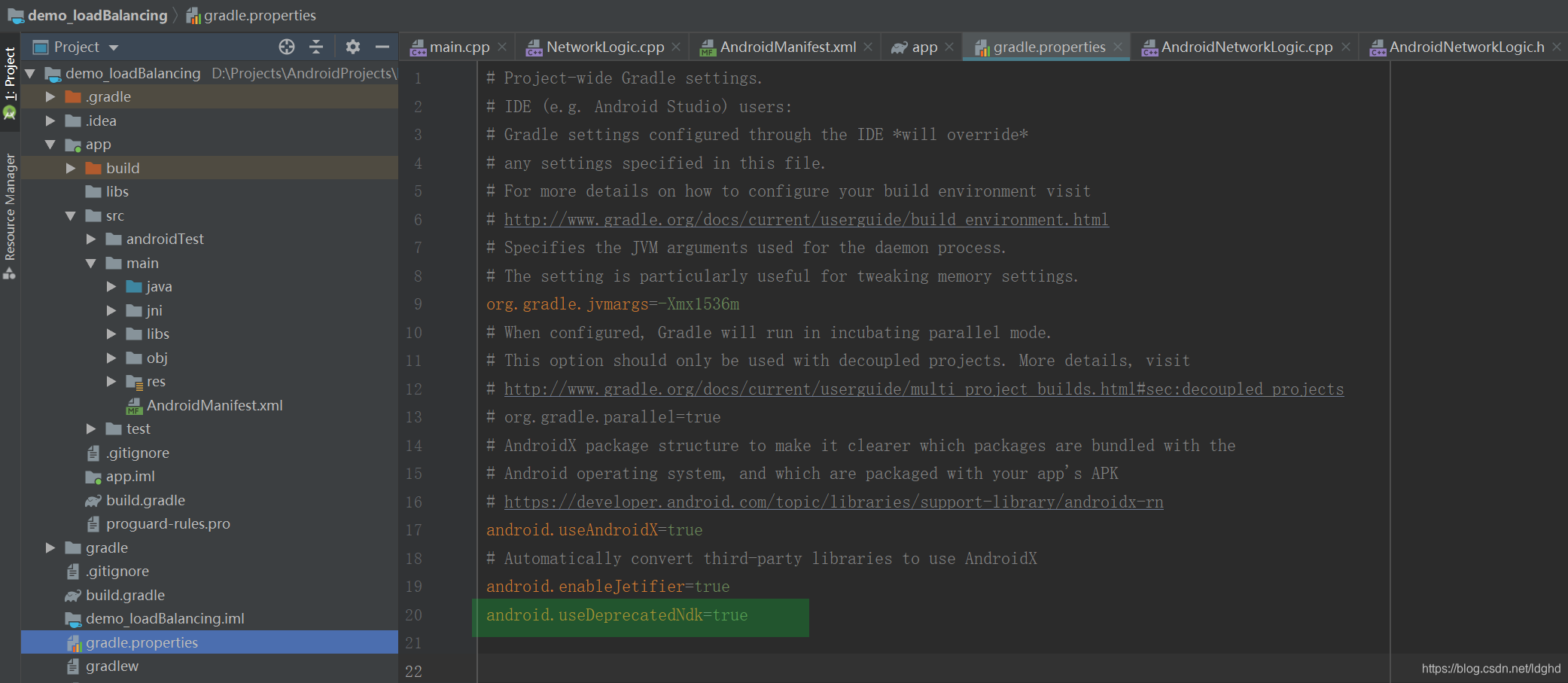

修改 */gradle.properties:
```
android.useDeprecatedNdk=true
```

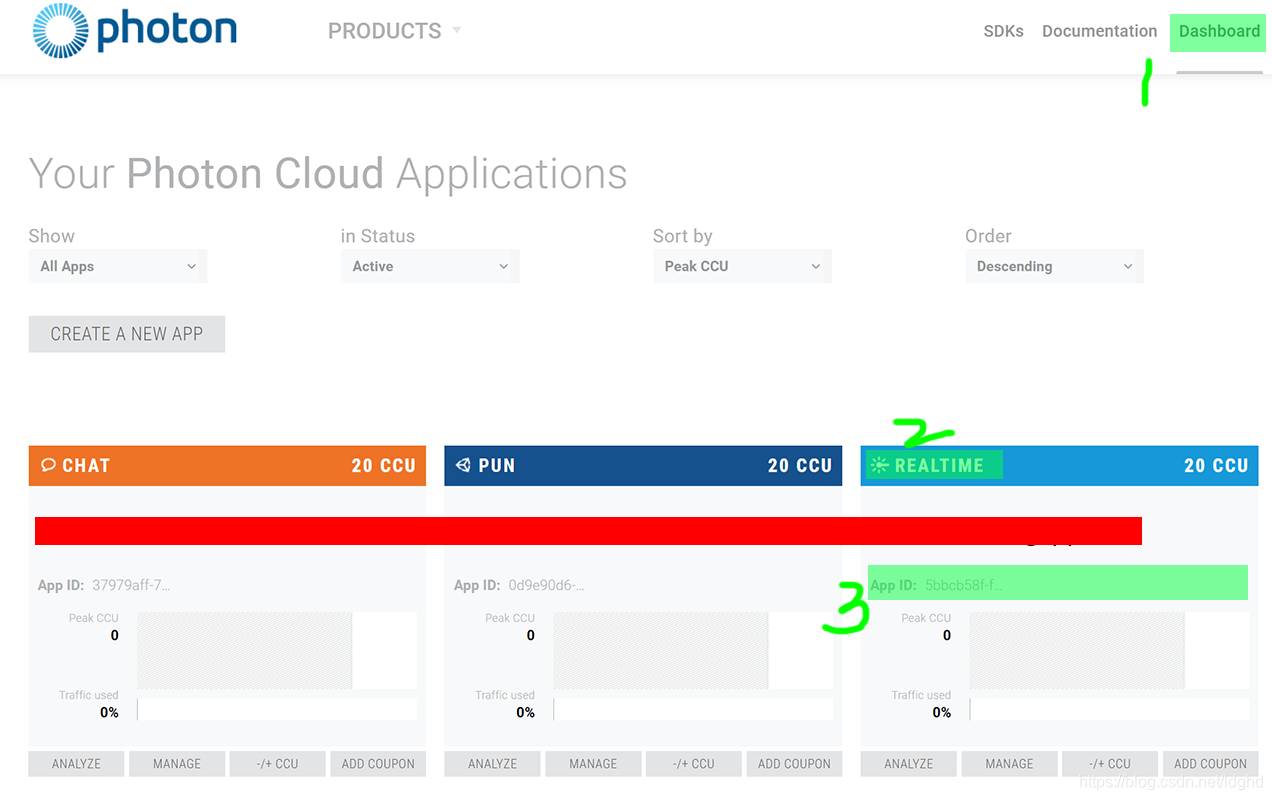

修改NetworkLogic.cpp文件，填写realtime app id，当连接self-hosted时，可忽略：
```
appID = L"5bbcb58f-fea4-4b29-b422-685ba8d3caff";
```

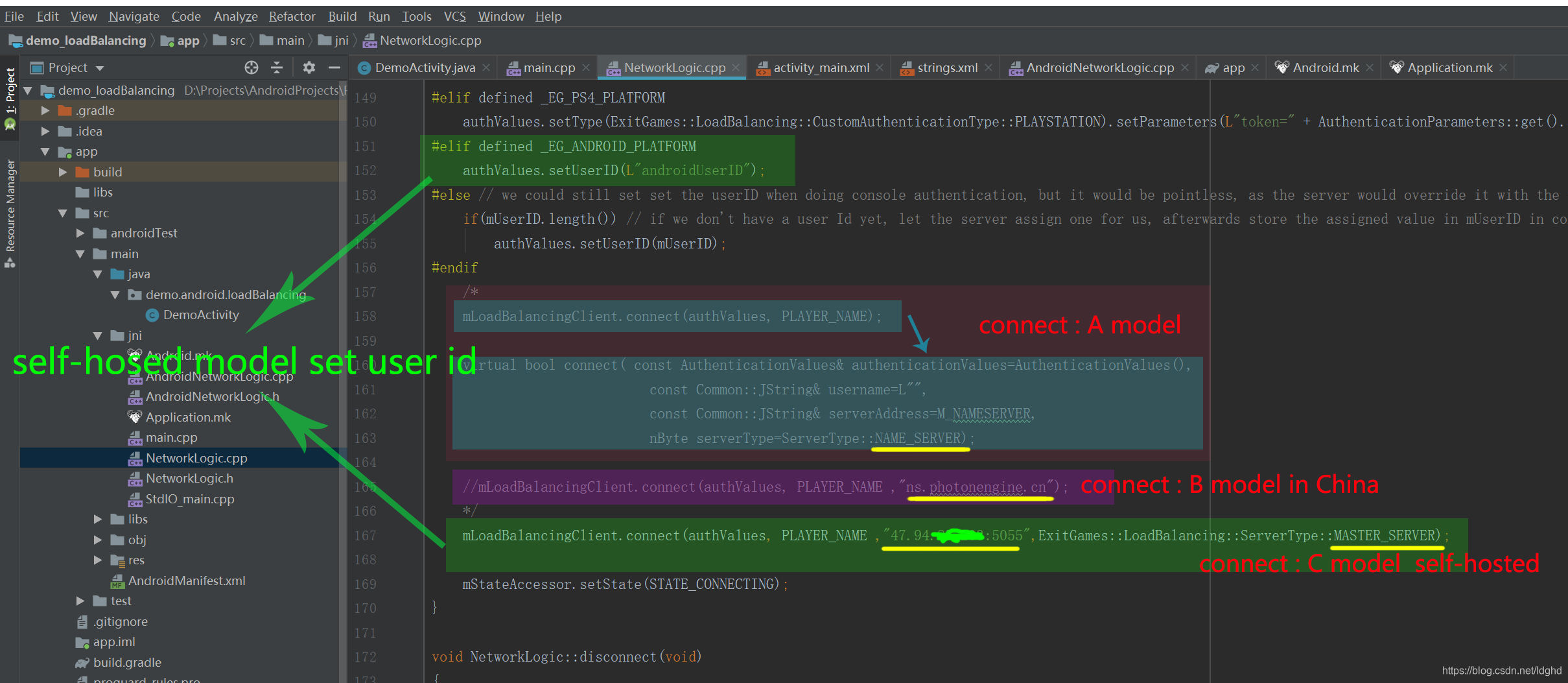

修改NetworkLogic.cpp文件，重置服务器IP地址，代码默认是A模式，有四个默认参数，中国区可以选择B模式，我选择的是C模式，需要注意不同模式下ServerType有所不同。当连接self-hosted模式时，需要提前设定user id参数。

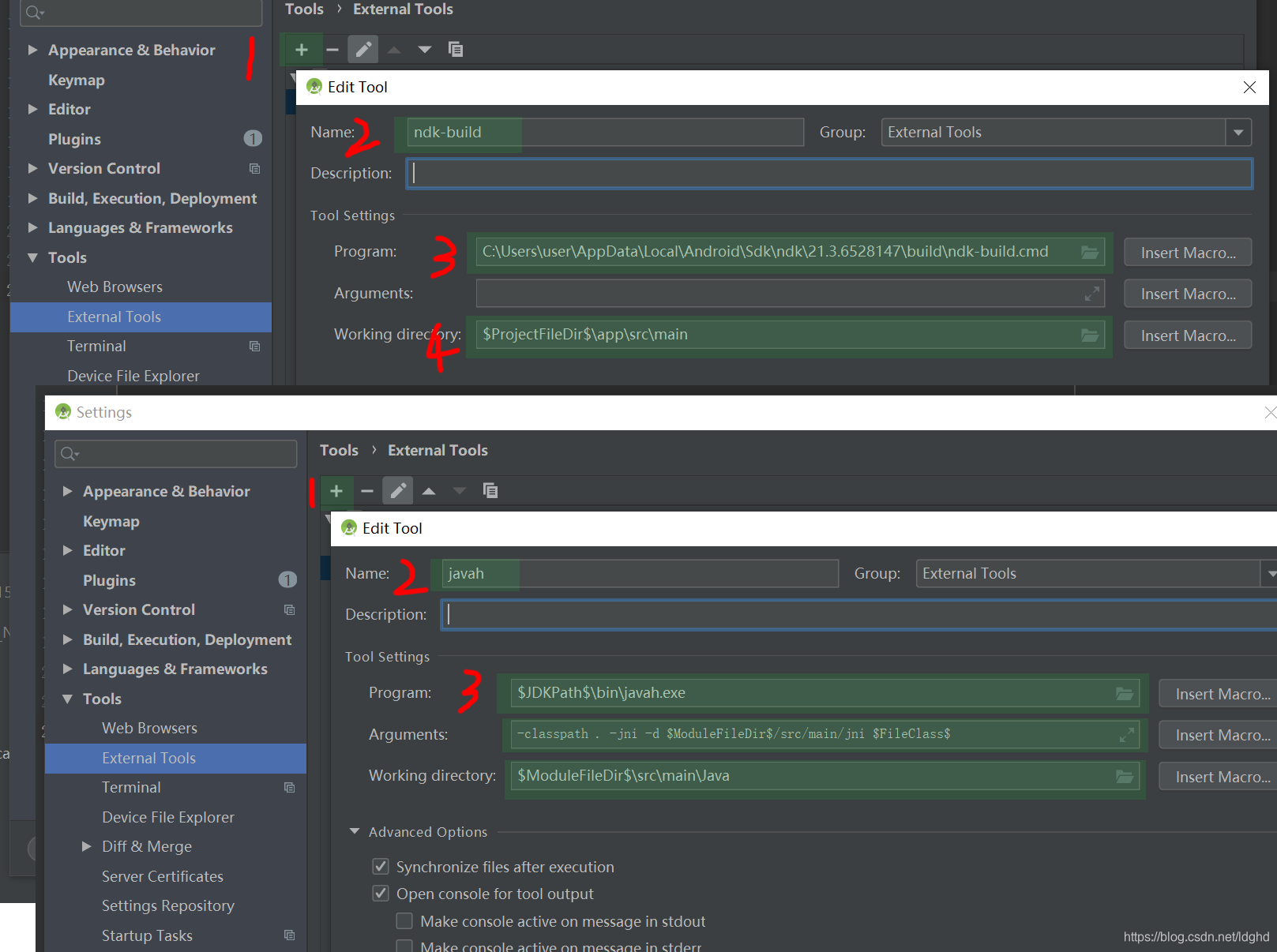

打开File-Settings窗口，进入【Tools/External Tools】模块，点击"+"分别创建ndk-build、javah扩展工具

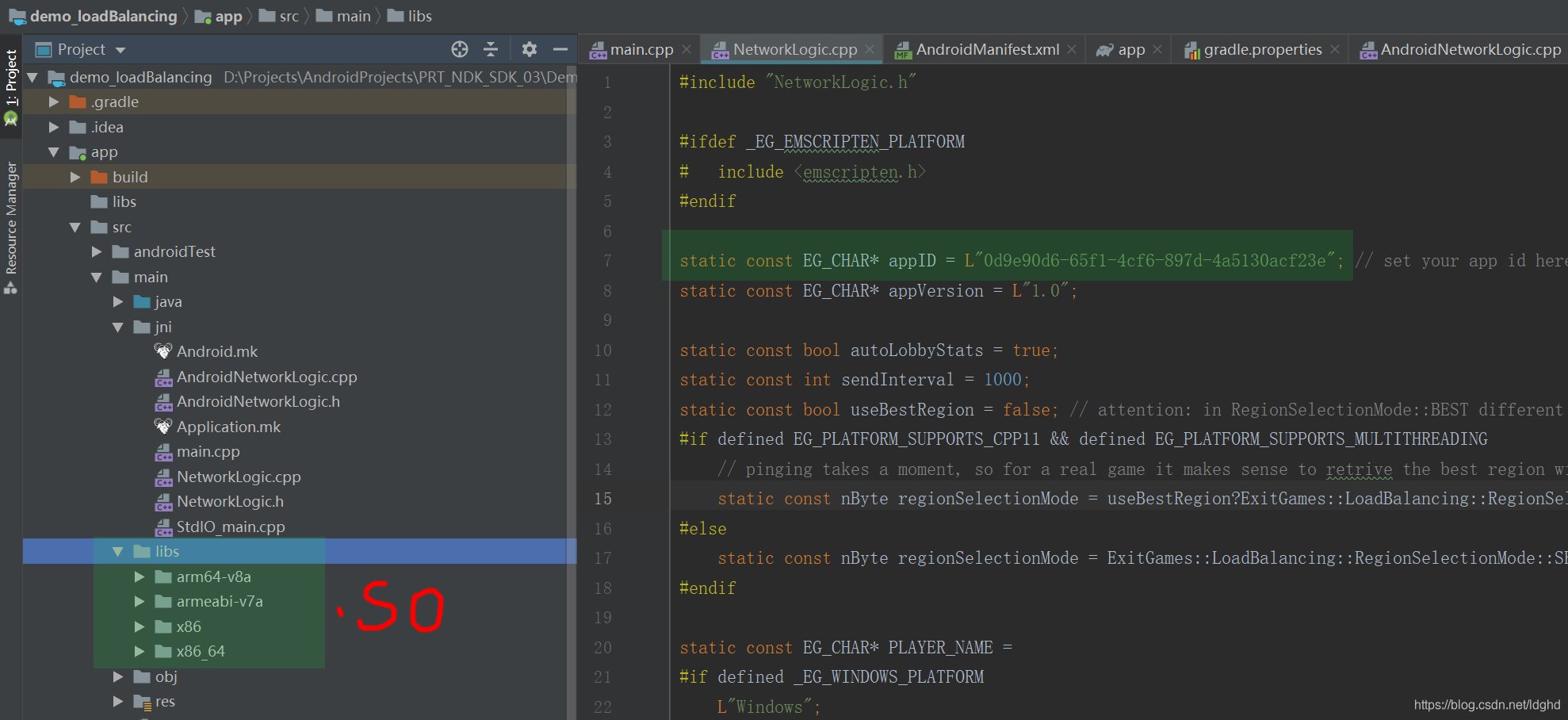

鼠标右键“jni”目录：执行[External Tools/ndk-build]，生成对应.so文件

修改AndroidManifest.xml文件新增权限：

<permission-group android:name="android.permission-group.NETWORK" />
<uses-permission android:name="android.permission.INTERNET" />

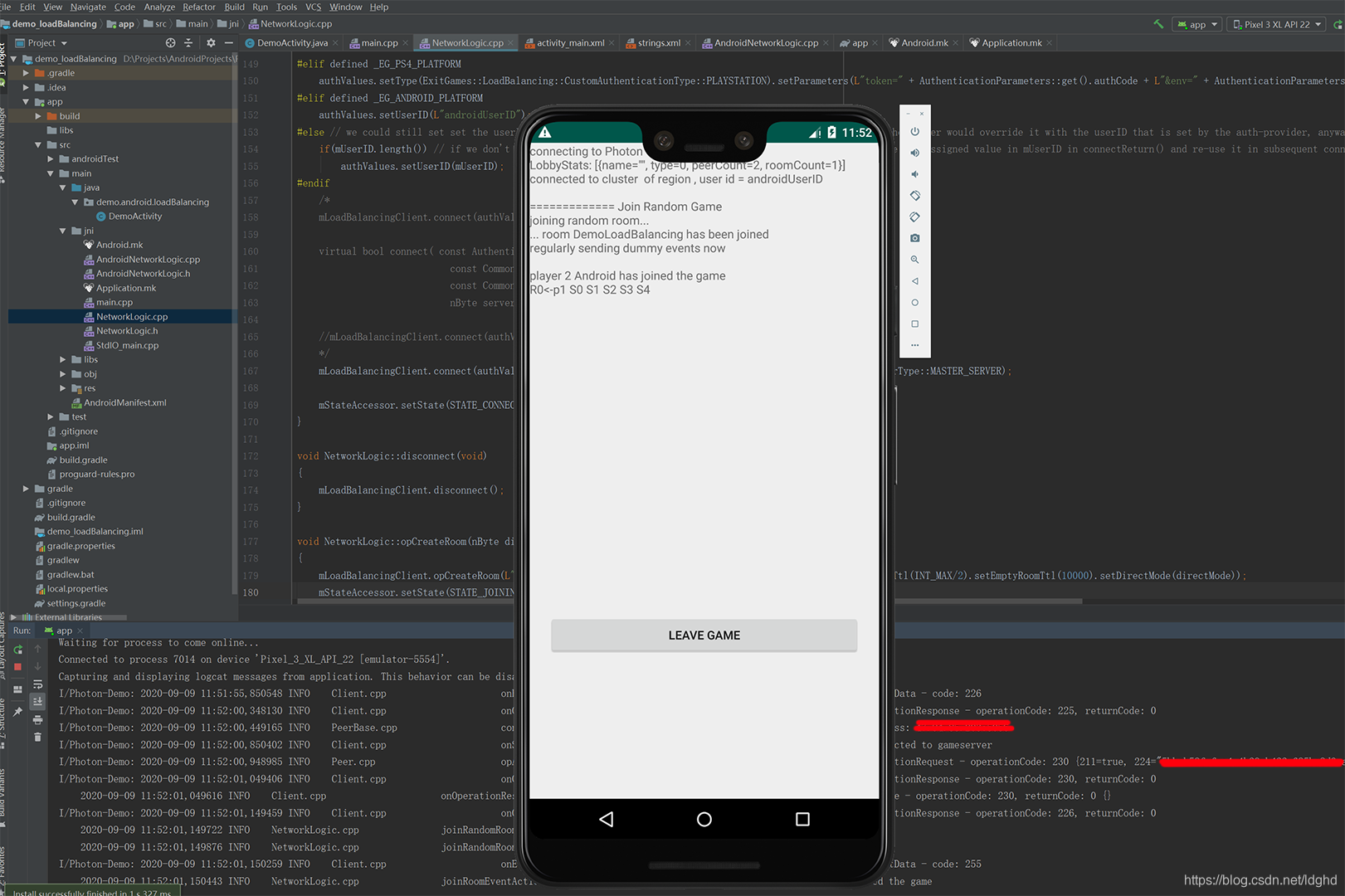

最后，选择目标设备(模拟器),Run

参考：

Android Studio实现JNI，并编译出本地库So

官网论坛

【完】
