UDS: DID可以设置成3个BYTE吗

目录

问题背景

结论及分析

一、 传输效率可能会降低——具体的取决于将此DID应用在哪个诊断服务中

 二、相关的工具是否支持——需要一一确认

三、替代方案——现有的“动态定义DID”是否能满足需求？

---

问题背景

交流群的小伙伴有人问“UDS里定义DID长度为2个Byte，客户来问我DID能不能做成3个Byte，拿不出资料跟他解释"。

这时候，只是单纯的觉得，协议这种规定死的东西，当然不能想变就变，不然当初给它设置固定长度，就没有意义了。

后来另外一个小伙伴回复说”改协议栈，客户上帝，上帝说了算“。

才想到协议栈是可以改的~ 哈哈哈 对呀，协议也是人定义的，当然也可以被改。

这时候发现自己对于协议中为什么要把DID设置为2个Byte，并不明白。能想到的理由只有一个2个Byte的长度已经足够用了。但这只是够用，如果增加长度会怎么样呢？

其实要考虑的是，如果改了会有什么影响？这些影响是否可控？我要从哪些方面分析优劣势呢？

结论及分析

先上结论：以小白的视角，查了一堆资料后，得出的结论是不建议修改。

有以下3点理由。

一、 传输效率可能会降低——具体的取决于将此DID应用在哪个诊断服务中

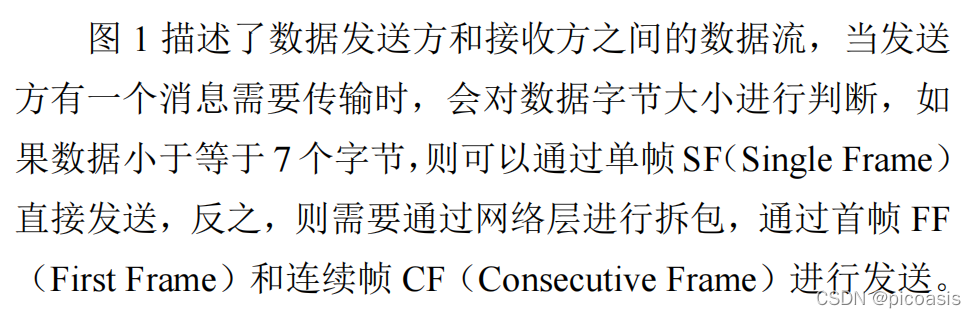

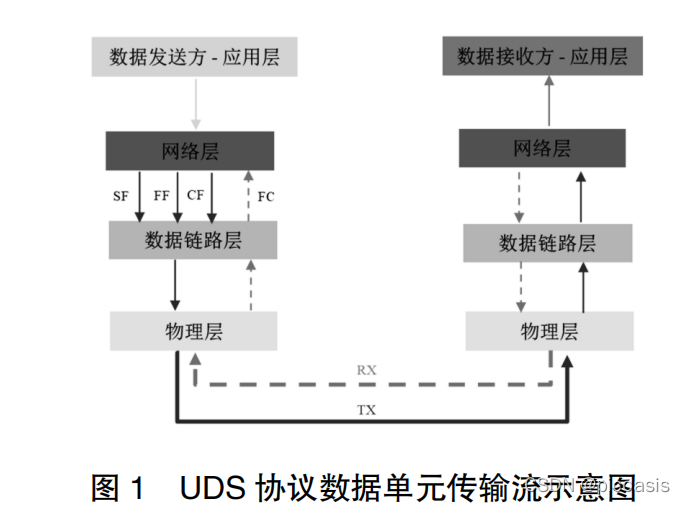

因为CAN标准帧总共8Byte, 网络层占1Byte，还剩余7 Byte 可用。

根据不同诊断服务的要求不同，传输效率是否会受影响也需要具体情况具体讨论：

比如说，如果是诊断服务，request/response下面这种格式的，3Byte DID就不影响：

        <SID> + <Sub-Funtion> + <DID>

其中SID 需要1Byte，Sub-Func需要1Byte，剩余5Byte可用，有足够的空间给DID。

但如果是数据读写服务，request/response是下面这种格式, 3Byte DID将可能降低传输效率：

        <SID>+<DID>+<DATA>

这时：DID如果是2Byte，Data可以传输4Byte；DID如果是3Byte，Data只有3Byte的位置。

1. 如果data长度3Byte内能够传输完成就不影响，

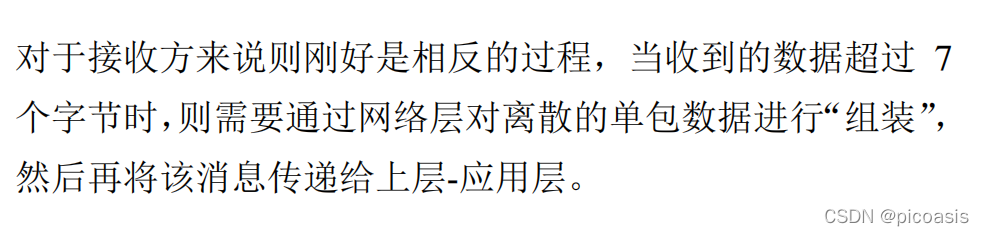

2. 如果Data超过3Byte，那么原本单帧可完成传输的内容，需要多一个帧才能完成，不仅是传输效率打折扣，拆包、组包操作也需要额外开销。

【参考文章：毕乾坤,徐旭.UDS协议栈中的时间参数解析[J].汽车实用技术,2019(13):43-44+57.DOI:10.16638/j.cnki.1671-7988.2019.13.016.】

 二、相关的工具是否支持——需要一一确认

【参考链接：CDD数据库文件制作（三）——DIDCDD数据库文件制作（三）——DID_涓涓悦然的博客-优快云博客 】

DID 长度为2Byte是通用规则，改成3Byte，需要确认相关的工具是否是固化配置的，是否会有应用上的限制。

比如目前了解到的和DID相关的一个软件CANdelaStudio，需要用它制作CDD文件，在CDD文件中创建DID时，DID的DataType是下拉框选择的，里面的选项是否支持3Byte的长度？

这个软件可能支持（我没有实际操作过这个软件，无法确认），其他的软硬件设备呢?

三、替代方案——现有的“动态定义DID”是否能满足需求？

【参考文章：汽车UDS诊断详解及Vector相关工具链使用说明——2.2.7 动态定义DID（0x2C）汽车UDS诊断详解及Vector相关工具链使用说明——2.2.7 动态定义DID（0x2C）_老孟_的博客-优快云博客_动态did】

动态定义DID服务允许诊断仪在ECU内部动态定义一个临时的DID，可以通过该DID读取一段内存的数据，也可以通过改DID一次性读取多个原有DID的数据。动态定义DID既可以是支持22服务的DID，也可以是支持2A服务的周期性读取DID。

该服务可以更加灵活地读取一些临时数据，也可以降低因频繁发送诊断请求和响应而导致的总线负载过高。

以上只是简单的分析记录，里面涉及到的内容点也并不太理解。欢迎小伙伴们一起讨论指正呀~
