1.项目需求

按下遥控器 A 按键，系统进入警戒模式，一旦检测到震动（小偷偷车），则喇叭发出声响报警，吓退小偷。
按下遥控器 B 按键，系统退出警戒模式，再怎么摇晃系统都不会报警。

2.硬件

STM32震动传感器继电器433M
PA4DO
PB7I/O
PB5D0
PA12D1
3V3VCCVCC
5V5V
GNDGNDGNDGND

3.项目流程

在这里插入图片描述

4.软件

#include "sys.h"
#include "delay.h"
#include "led.h"
#include "exti.h"
#include "alarm.h"

int main(void)
{
    HAL_Init();                         /* 初始化HAL库 */
    stm32_clock_init(RCC_PLL_MUL9);     /* 设置时钟, 72Mhz */
    led_init();                         /* 初始化LED灯 */
    exti_init();                        /* 初始化EXTI */
    alarm_init();                       /* 初始化继电器 */

    uint8_t alert_mode = FALSE;         //警戒模式标志

    while(1)
    {
        //A按键是否按下？               按照流程图
        if(buttonA_flag_get() == TRUE)
        {
            alarm_on();
            delay_ms(2000);
            alarm_off();
            alert_mode = TRUE;//进入警戒模式
        }

        //B按键是否按下？
        if(buttonB_flag_get() == TRUE)
        {
            if(alarm_status_get() == ALARM_STATUS_ON)//如果B按键按下时，喇叭在响，立即关闭喇叭
                alarm_off();
            else                                 //如果B按键按下时，喇叭不响，则让喇叭响1s后关闭喇叭
            {
                alarm_on();
                delay_ms(1000);
                alarm_off();
            }
            alert_mode = FALSE;//退出警戒模式
        }

        //如果处于警戒模式
        if(alert_mode == TRUE)
        {
            if(vibrate_flag_get() == TRUE)
                alarm_on();
        }
        else
            vibrate_flag_set(FALSE);//清除标志位，防止按下B按键退出后按A按键长响（一直处于TRUE状态）
    }
}
  • exti.c程序
#include "exti.h"
#include "sys.h"
#include "delay.h"
#include "led.h"

uint8_t buttonA_flag = FALSE;                               // 按键A按下的标志位
uint8_t buttonB_flag = FALSE;                               // 按键B按下的标志位
uint8_t vibrate_flag = FALSE;                               // 检测到震动标志位

void exti_init(void)
{
    GPIO_InitTypeDef gpio_initstruct;
    //打开时钟
    __HAL_RCC_GPIOA_CLK_ENABLE();                           // 使能GPIOA时钟
    __HAL_RCC_GPIOB_CLK_ENABLE();

    //按键B中断配置
    gpio_initstruct.Pin = GPIO_PIN_12;                      // 按键B对应的引脚
    gpio_initstruct.Mode = GPIO_MODE_IT_RISING;             // 上升沿触发
    gpio_initstruct.Pull = GPIO_PULLDOWN;                   // 下拉
    HAL_GPIO_Init(GPIOA, &gpio_initstruct);

    HAL_NVIC_SetPriority(EXTI15_10_IRQn, 2, 0);             // 设置EXTI15_10中断线的优先级
    HAL_NVIC_EnableIRQ(EXTI15_10_IRQn);                     // 使能中断

    //按键A中断配置
    gpio_initstruct.Pin = GPIO_PIN_5;                       // 按键A对应的引脚
    gpio_initstruct.Mode = GPIO_MODE_IT_RISING;             // 上升沿触发
    gpio_initstruct.Pull = GPIO_PULLDOWN;                   // 下拉
    HAL_GPIO_Init(GPIOB, &gpio_initstruct);

    HAL_NVIC_SetPriority(EXTI9_5_IRQn, 2, 0);               // 设置EXTI9_5中断线的优先级
    HAL_NVIC_EnableIRQ(EXTI9_5_IRQn);                       // 使能中断

    //震动传感器中断配置
    gpio_initstruct.Pin = GPIO_PIN_4;                       // 震动传感器对应的引脚
    gpio_initstruct.Mode = GPIO_MODE_IT_FALLING;            // 下降沿触发
    gpio_initstruct.Pull = GPIO_PULLUP;                     // 上拉
    HAL_GPIO_Init(GPIOA, &gpio_initstruct);

    HAL_NVIC_SetPriority(EXTI4_IRQn, 2, 0);                 // 设置EXTI0中断线的优先级
    HAL_NVIC_EnableIRQ(EXTI4_IRQn);                         // 使能中断
}

void EXTI15_10_IRQHandler(void)
{
    HAL_GPIO_EXTI_IRQHandler(GPIO_PIN_12);
}

void EXTI9_5_IRQHandler(void)
{
    HAL_GPIO_EXTI_IRQHandler(GPIO_PIN_5);
}

void EXTI4_IRQHandler(void)
{
    HAL_GPIO_EXTI_IRQHandler(GPIO_PIN_4);
}

void HAL_GPIO_EXTI_Callback(uint16_t GPIO_Pin)//中断回调函数
{
    if (GPIO_Pin == GPIO_PIN_12)                                    //检测到B键按下
    {
        if(HAL_GPIO_ReadPin(GPIOA, GPIO_PIN_12) == GPIO_PIN_SET)
            buttonB_flag = TRUE;
    }
    else if (GPIO_Pin == GPIO_PIN_5)                                //检测到A键按下
    {
        if(HAL_GPIO_ReadPin(GPIOB, GPIO_PIN_5) == GPIO_PIN_SET)
            buttonA_flag = TRUE;
    }
    else if (GPIO_Pin == GPIO_PIN_4)                                //检测到震动
    {
        if(HAL_GPIO_ReadPin(GPIOA, GPIO_PIN_4) == GPIO_PIN_RESET)
            vibrate_flag = TRUE;
    }
}

uint8_t buttonA_flag_get(void)
{
    uint8_t temp = buttonA_flag;
    buttonA_flag = FALSE;
    return temp;
}

void buttonA_flag_set(uint8_t value)
{
    buttonA_flag = value;
}

uint8_t buttonB_flag_get(void)
{
    uint8_t temp = buttonB_flag;
    buttonB_flag = FALSE;
    return temp;
}

void buttonB_flag_set(uint8_t value)
{
    buttonB_flag = value;
}

uint8_t vibrate_flag_get(void)
{
    uint8_t temp = vibrate_flag;
    vibrate_flag = FALSE;
    return temp;

}

void vibrate_flag_set(uint8_t value)
{
    vibrate_flag = value;
}
  • exti.h程序
#ifndef __EXTI_H__
#define __EXTI_H__

#include "stdint.h"

#define TRUE    1
#define FALSE   0

void exti_init(void);
uint8_t buttonA_flag_get(void);
void buttonA_flag_set(uint8_t value);
uint8_t buttonB_flag_get(void);
void buttonB_flag_set(uint8_t value);
uint8_t vibrate_flag_get(void);
void vibrate_flag_set(uint8_t value);


#endif
  • alarm.c
#include "alarm.h"
#include "sys.h"

//初始化GPIO函数
void alarm_init(void)
{
    GPIO_InitTypeDef gpio_initstruct;
    //打开时钟
    __HAL_RCC_GPIOB_CLK_ENABLE();                           // 使能GPIOB时钟

    //调用GPIO初始化函数
    gpio_initstruct.Pin = GPIO_PIN_7;                       // 继电器对应的引脚
    gpio_initstruct.Mode = GPIO_MODE_OUTPUT_PP;             // 推挽输出
    gpio_initstruct.Pull = GPIO_PULLUP;                     // 上拉
    gpio_initstruct.Speed = GPIO_SPEED_FREQ_HIGH;           // 高速
    HAL_GPIO_Init(GPIOB, &gpio_initstruct);
    //关闭LED
    alarm_off();
}

//闭合继电器的函数
void alarm_on(void)
{
    HAL_GPIO_WritePin(GPIOB, GPIO_PIN_7, GPIO_PIN_RESET);   // 拉低LED1引脚，点亮LED1
}

//松开继电器的函数
void alarm_off(void)
{
    HAL_GPIO_WritePin(GPIOB, GPIO_PIN_7, GPIO_PIN_SET);     // 拉高LED1引脚，熄灭LED1
}

//获取继电器状态的函数
uint8_t alarm_status_get(void)
{
    return (uint8_t)HAL_GPIO_ReadPin(GPIOB, GPIO_PIN_7);
}
  • alarm.h
#ifndef __ALARM_H__
#define __ALARM_H__

#include "stdint.h"

#define ALARM_STATUS_ON     0
#define ALARM_STATUS_OFF    1

void alarm_init(void);
void alarm_on(void);
void alarm_off(void);
uint8_t alarm_status_get(void);

#endif

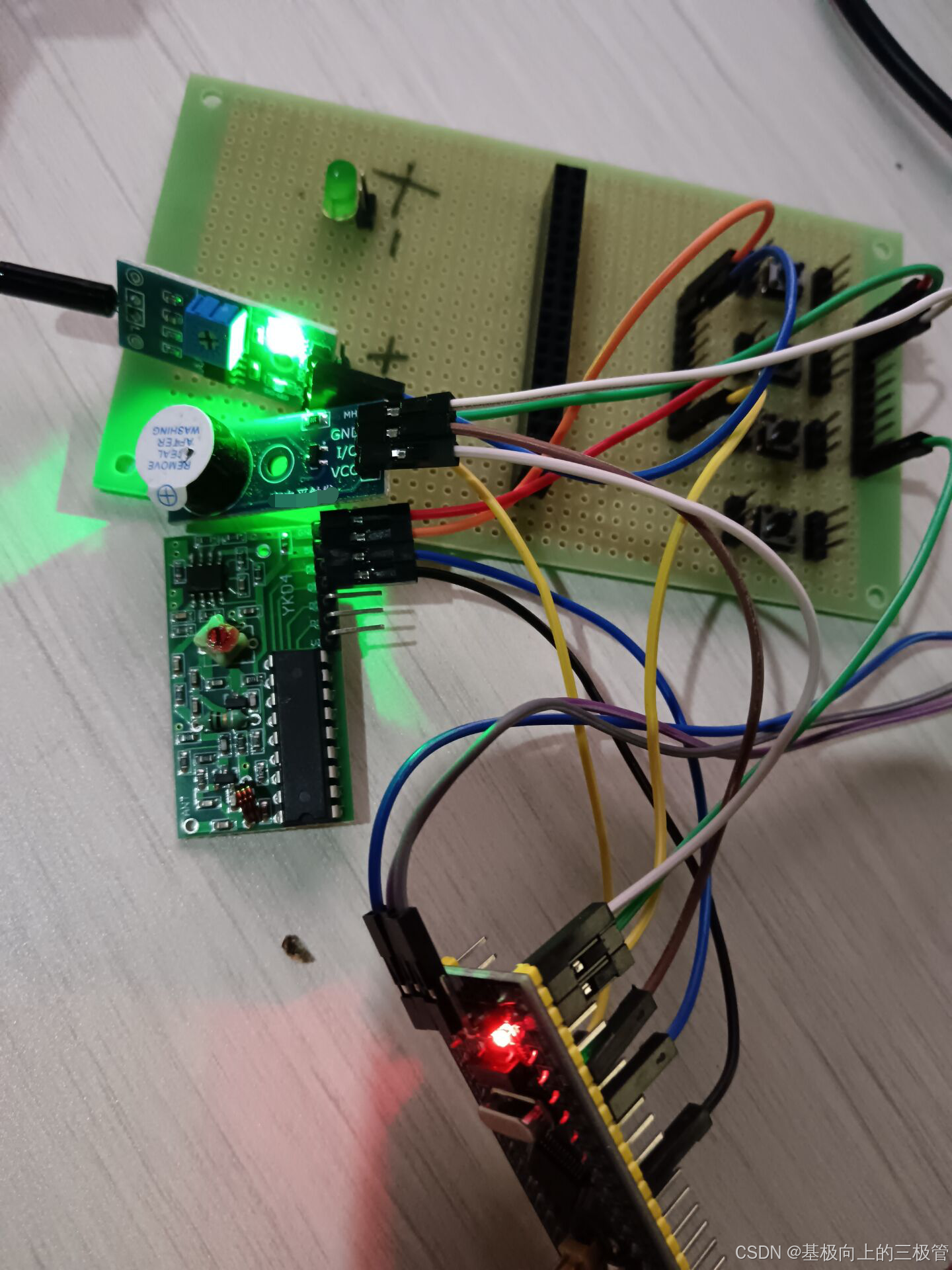

5.实物效果

ST-Link下载方式
在这里插入图片描述

电动车报警器项目keil源文件
