【AD】5-17 局部铺铜及Cutout的放置与铜皮修改

最新推荐文章于 2025-10-28 09:56:46 发布
原创 最新推荐文章于 2025-10-28 09:56:46 发布 · 3.5k 阅读 · 10 ·
CC 4.0 BY-SA版权
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
文章标签：

#嵌入式硬件

1.放置—铺铜，或者直接选择（铺铜走线的过程中通过按空格键进入调整方向）

在这里插入图片描述

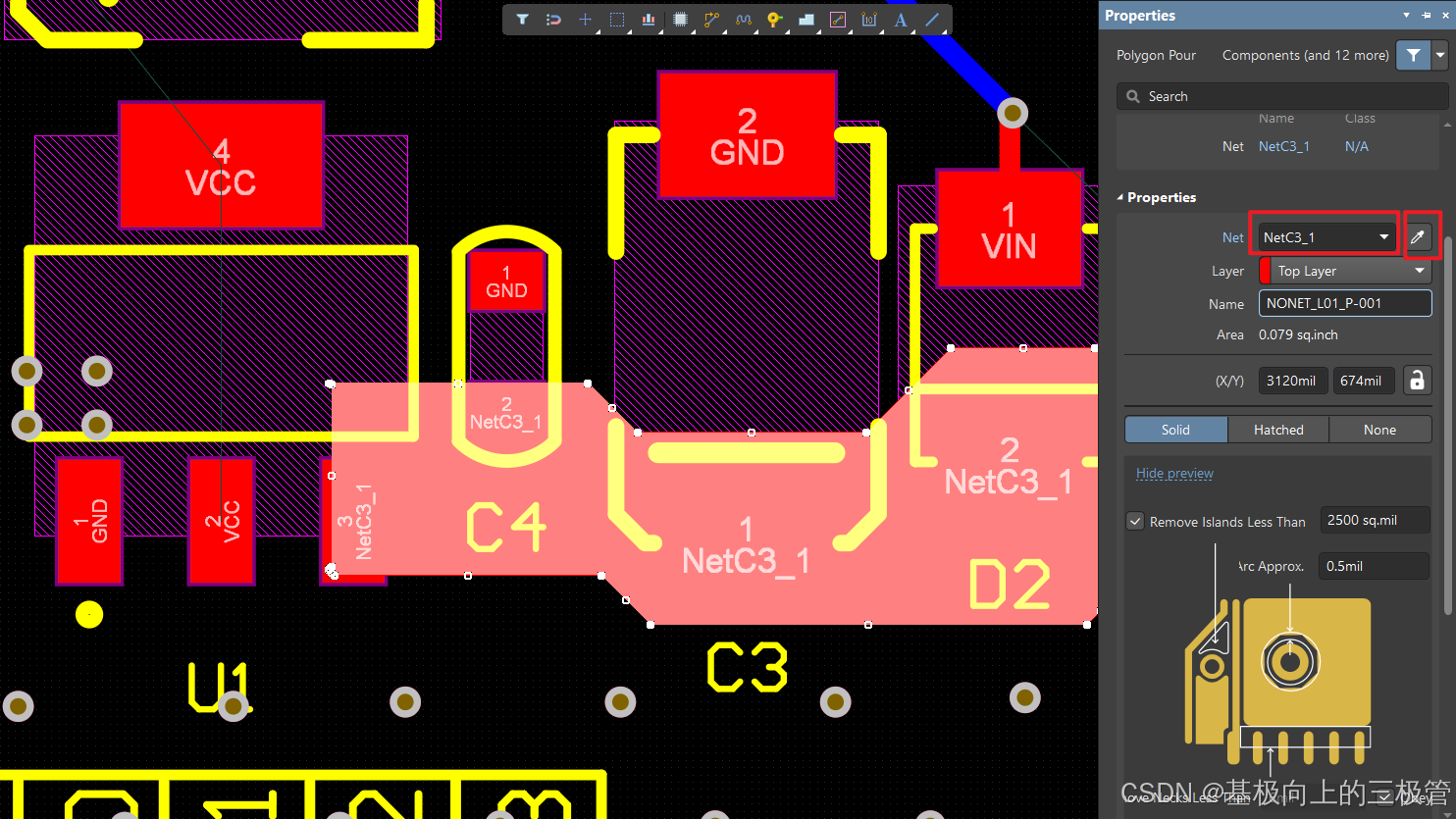

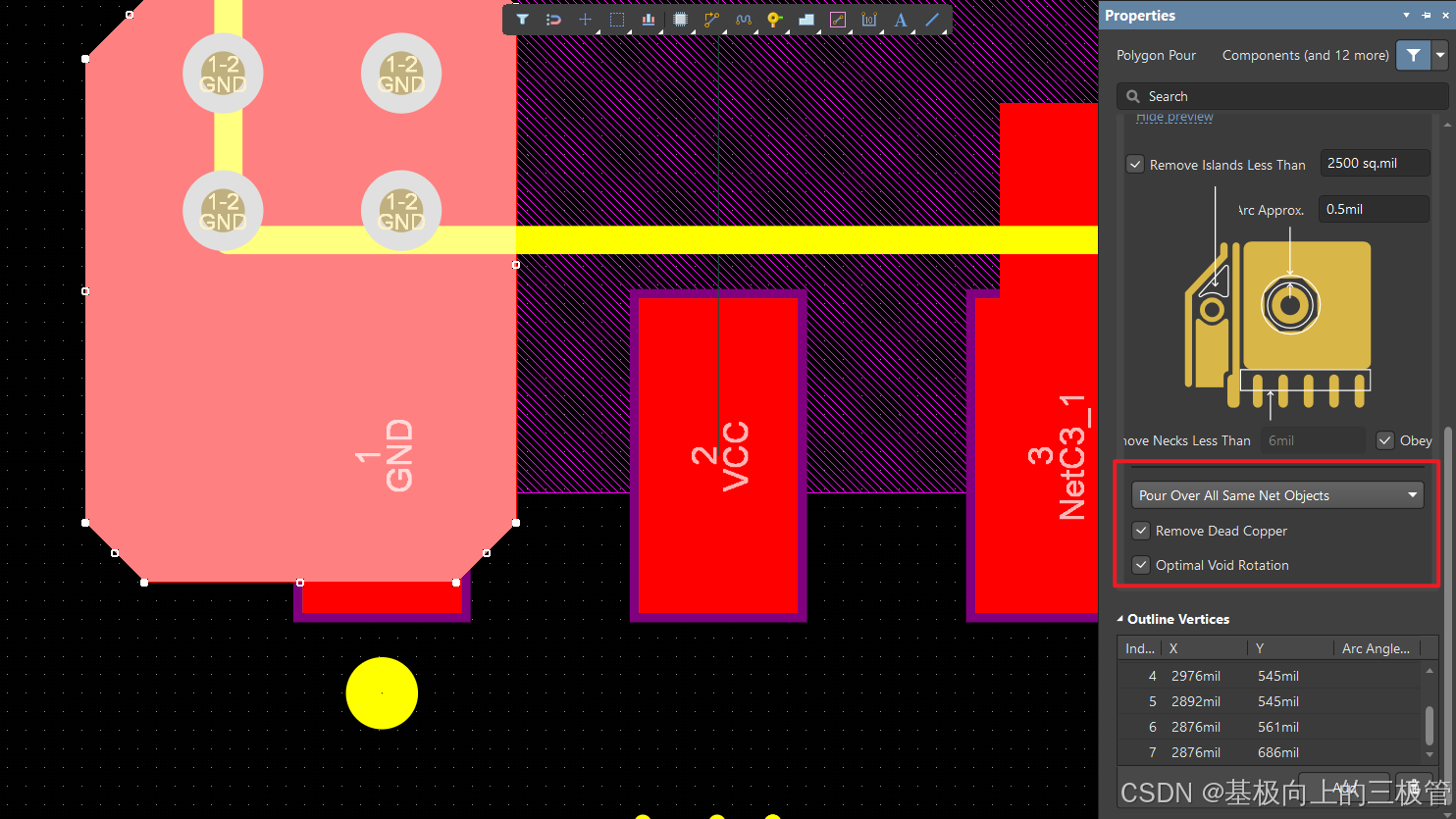

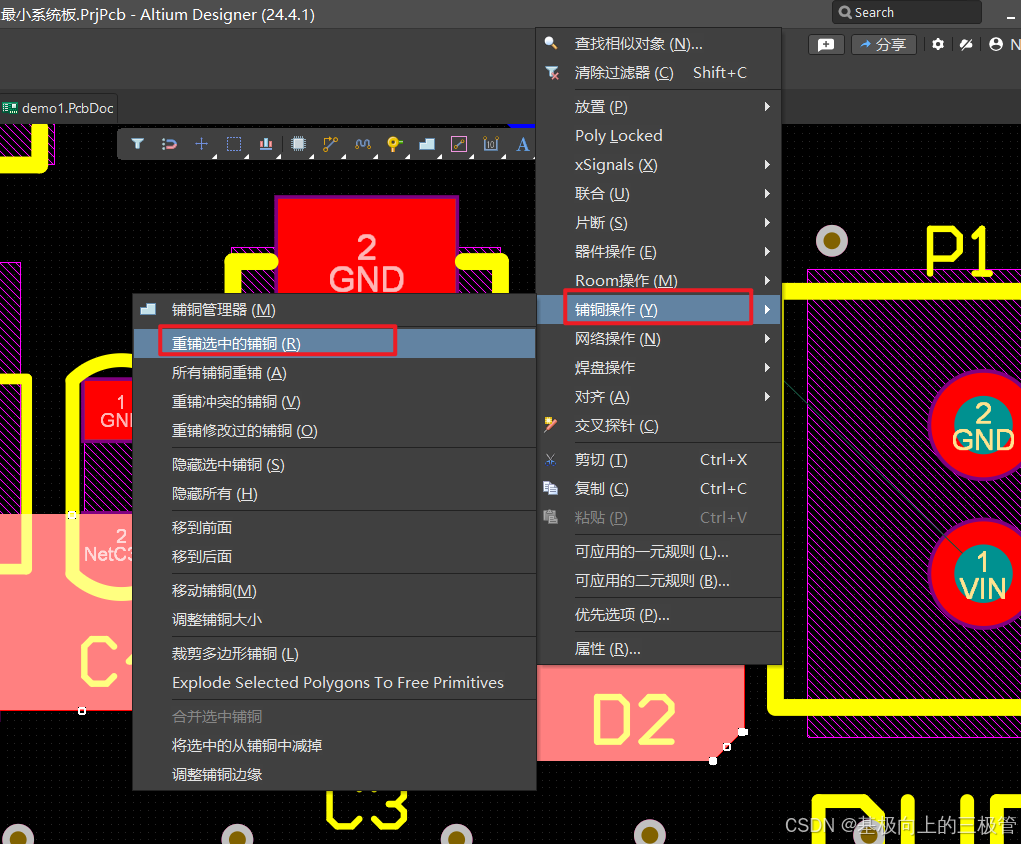

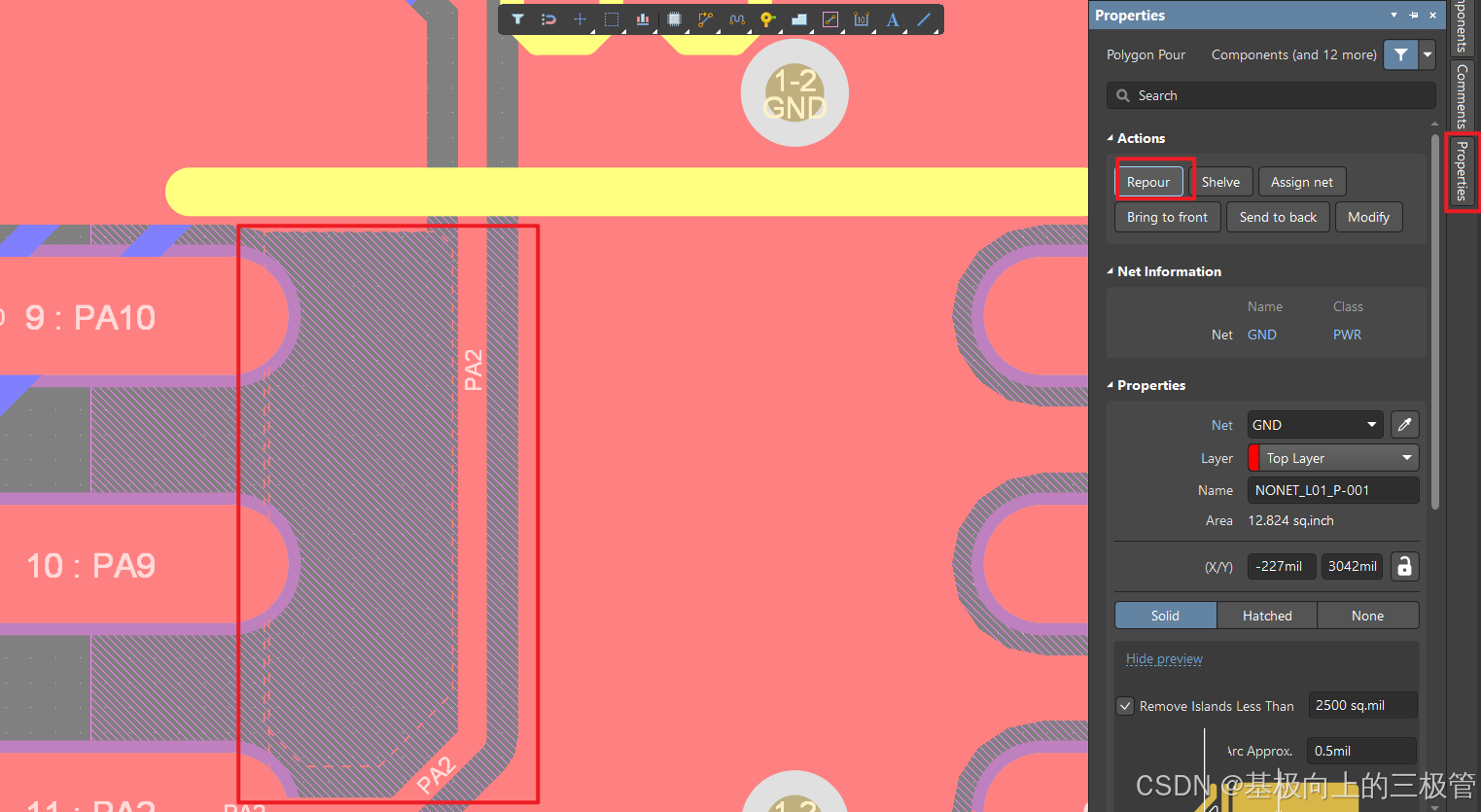

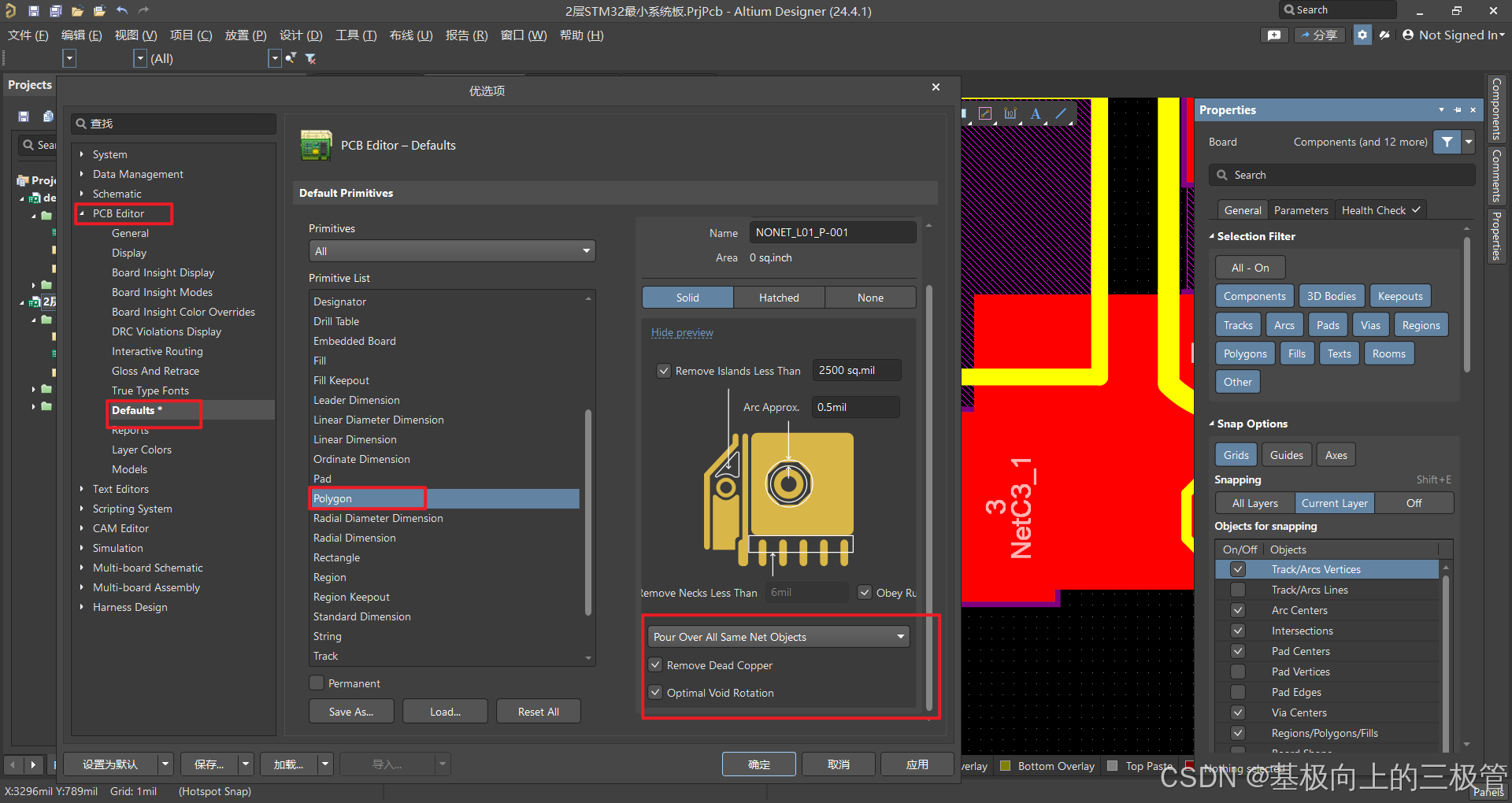

2.双击铺铜区域，点击吸管点击铺铜，设置勾选（可如图进行设置），右键选择铺铜操作——重建铺铜区域，

在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

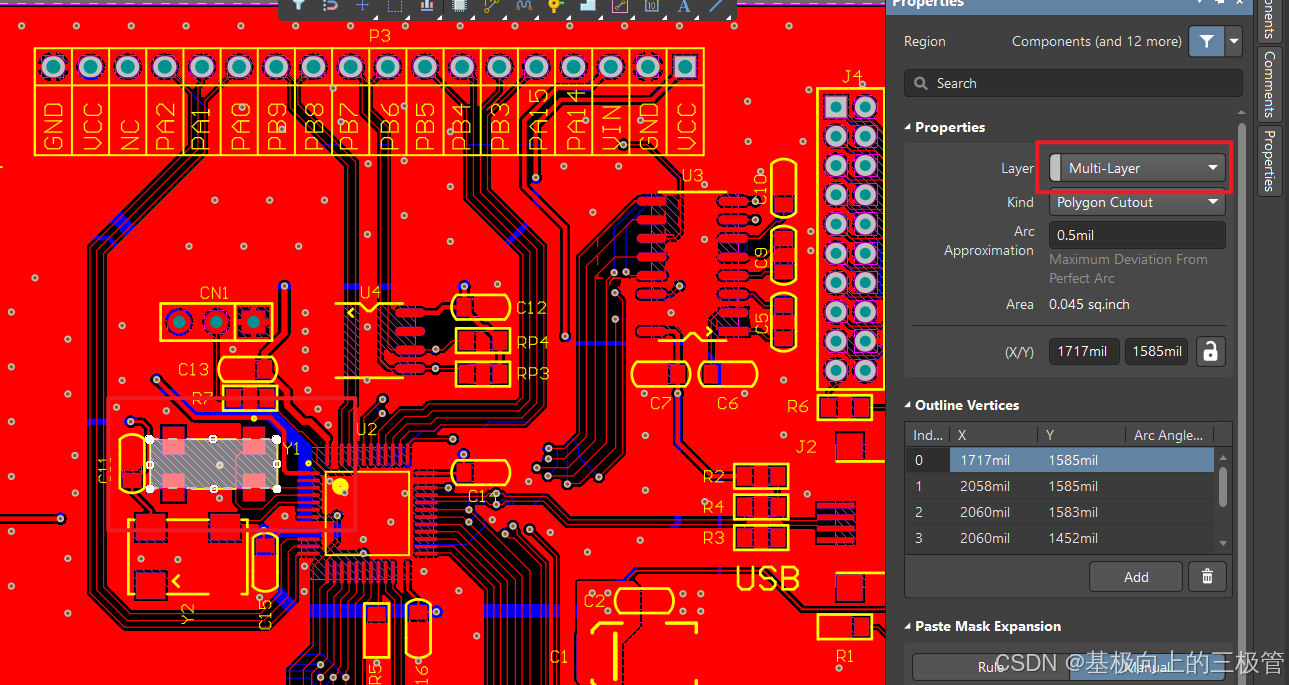

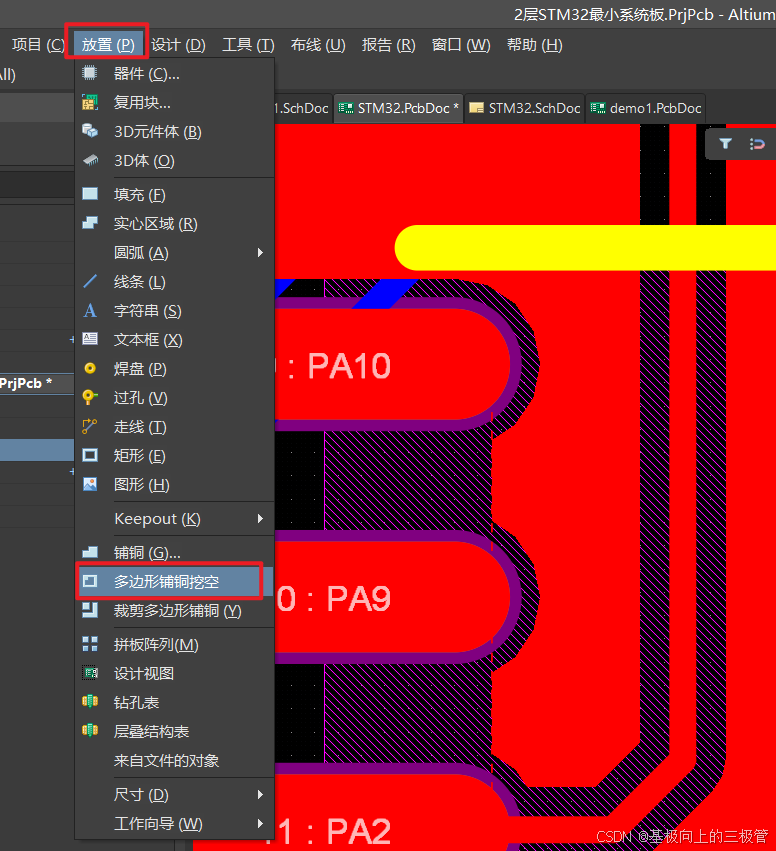

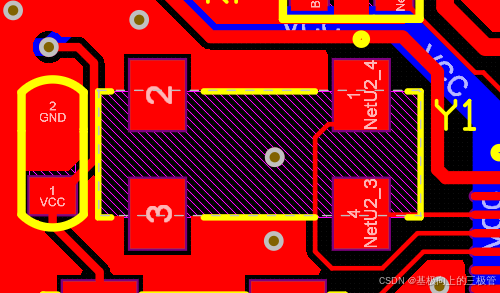

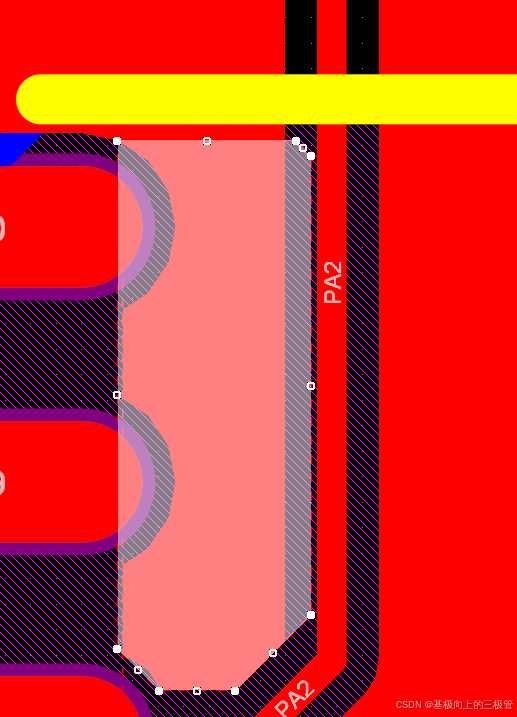

3.放置——多边形铺铜挖空，进行小修尖角的铜皮，绘制好区域后重新铺铜操作

在这里插入图片描述
在这里插入图片描述
