【51单片机】4-2【非标准协议外设】DHT11温湿度检测

1.硬件

• 51最小系统

2.软件

• DHT11温湿度检测串口显示

#include "reg52.h"
#include "intrins.h"

sbit ledOne = P3^7;
sbit dht = P3^3;//模块的data插在p3.3

char datas[5];


sfr AUXR = 0x8E;

void UartInit(void)		//9600bps@11.0592MHz
{
	AUXR = 0x01;
	SCON = 0x40; //配置串口工作方式1，REN不使能接收
	TMOD &= 0xF0;
	TMOD |= 0x20;//定时器1工作方式位8位自动重装

	TH1 = 0xFD;
	TL1 = 0xFD;//9600波特率的初值
	TR1 = 1;//启动定时器
}
void sendByte(char data_msg)
{
	SBUF = data_msg;
	while(!TI);
	TI = 0;
}

void sendString(char* str)
{
	while( *str != '\0'){
		sendByte(*str);
		str++;
	}
}

void Delay30ms()		//@11.0592MHz
{
	unsigned char i, j;

	i = 54;
	j = 199;
	do
	{
		while (--j);
	} while (--i);
}

void Delay60us()		//@11.0592MHz
{
	unsigned char i;

	i = 25;
	while (--i);
}

void Delay1000ms()		//@11.0592MHz
{
	unsigned char i, j, k;

	_nop_();
	i = 8;
	j = 1;
	k = 243;
	do
	{
		do
		{
			while (--k);
		} while (--j);
	} while (--i);
}

void DHT11_Start()
{
	dht = 1;
	dht = 0;
	//延时30ms
	Delay30ms();
	dht = 1;
	//卡d点；while(dht1); 卡e点 while(!dht) 卡f点：while(dht)
	while(dht);
	while(!dht);
	while(dht);
}
void Delay40us()		//@11.0592MHz
{
	unsigned char i;

	_nop_();
	i = 15;
	while (--i);
}

void Read_Data_From_DHT()
{
	int i;//轮
	int j;//每一轮读多少次
	char tmp;
	char flag;

	DHT11_Start();
	for(i= 0;i < 5;i++){
		//卡g点：while(!dht)       有效数据都是高电平，持续时间不一样，50us读，低电平0 高电平
		for(j=0;j<8;j++){
			while(!dht);//等待卡g点
			Delay40us();
			if(dht == 1){
				flag = 1;
				while(dht);
			}else{
				flag = 0;
			}
			tmp = tmp << 1;
			tmp |= flag;
		}
		datas[i] = tmp;
	}

}

void main()
{
	ledOne = 1;
	UartInit();
	Delay1000ms();
	Delay1000ms();
	while(1){
		Delay1000ms();
		Read_Data_From_DHT();
		sendString("H:");//湿度
		sendByte(datas[0]/10 + 0x30);//43 a
		sendByte(datas[0]%10 + 0x30);
		sendByte('.');
		sendByte(datas[1]/10 + 0x30);//43 a
		sendByte(datas[1]%10 + 0x30);
		sendString("\r\n");
		sendString("T:");//温度
		sendByte(datas[2]/10 + 0x30);//43 a
		sendByte(datas[2]%10 + 0x30);
		sendByte('.');
		sendByte(datas[3]/10 + 0x30);//43 a
		sendByte(datas[3]%10 + 0x30);
		sendString("\r\n");
	}
}

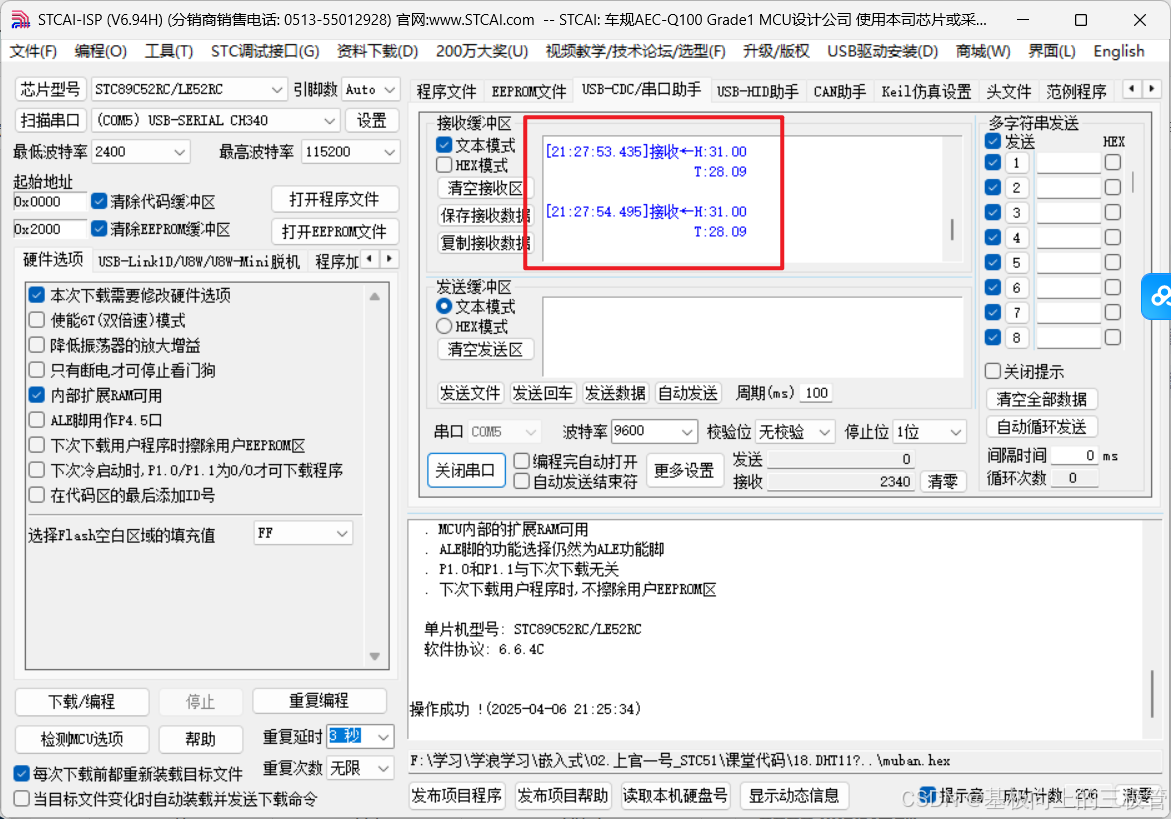

3.实物效果

接线

单片机	DHT11
P3.3	DAT
GND	GND
5V	VCC
