STM32的以太网外设+PHY(LAN8720)使用详解(3):PHY寄存器详解

0 工具准备

1.野火 stm32f407霸天虎开发板
2.LAN8720数据手册
3.STM32F4xx中文参考手册

1 PHY寄存器

前面介绍到,站管理接口(SMI)允许应用程序通过2线时钟和数据线访问任意PHY寄存器,同时该接口支持访问最多32个PHY,也就是说PHY地址共有5位。
应用程序可以从32个PHY中选择一个PHY,然后从任意PHY包含的32个寄存器中选择一个寄存器,发送控制数据或接收状态信息。任意给定时间内只能对一个PHY的一个寄存器进行寻址。

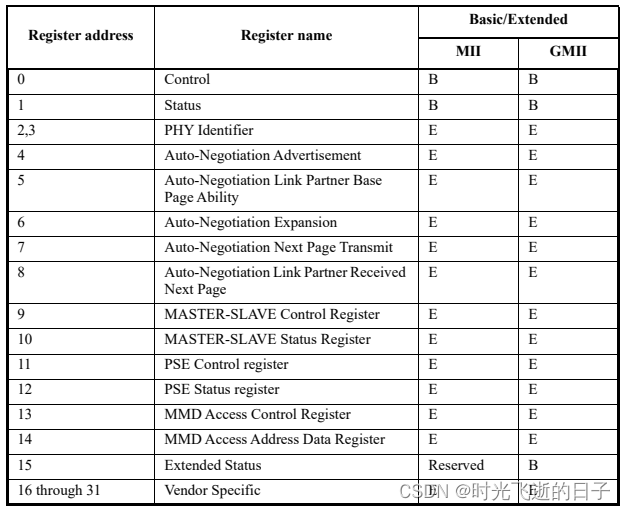

IEEE802.3定义了地址0-15这16个寄存器的功能,所有的PHY地址0-15寄存器bit的定义应当符合该标准,地址16-31的寄存器由芯片厂商自行定义。
在这里插入图片描述

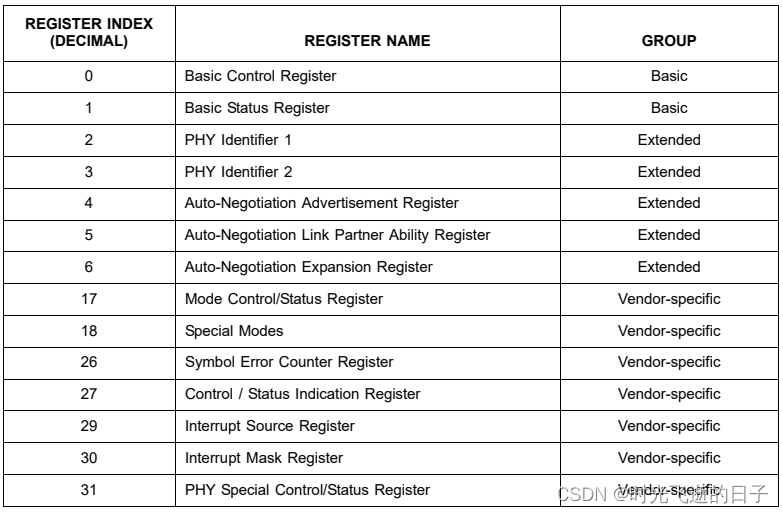

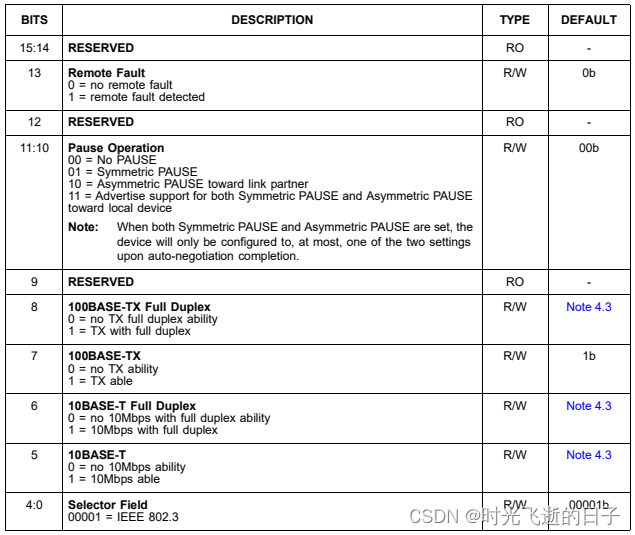

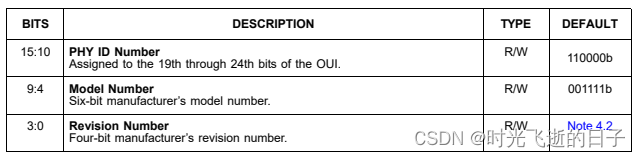

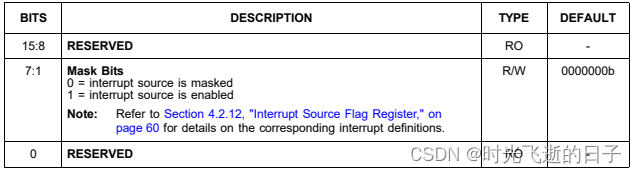

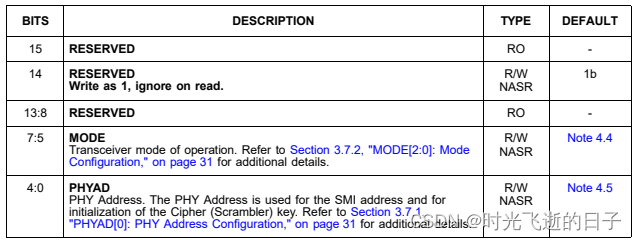

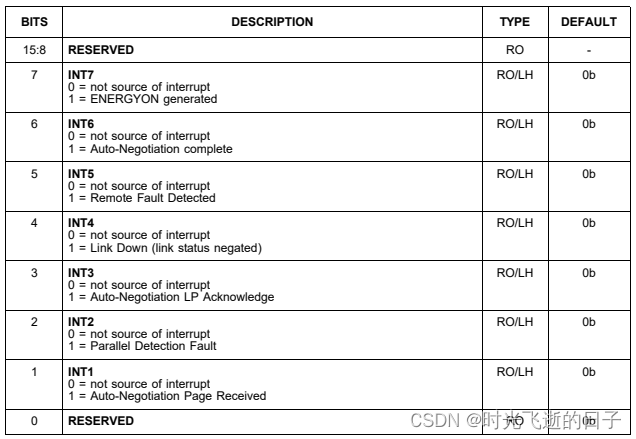

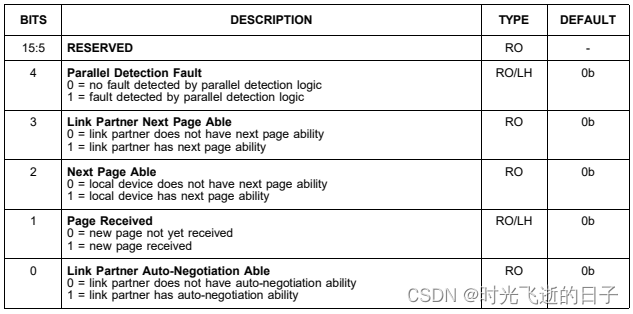

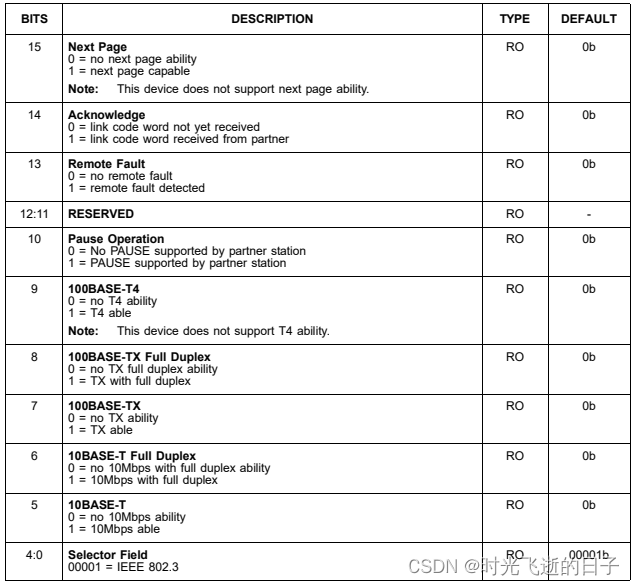

对于LAN8720来说,PHY一共包含14个寄存器,定义如下:

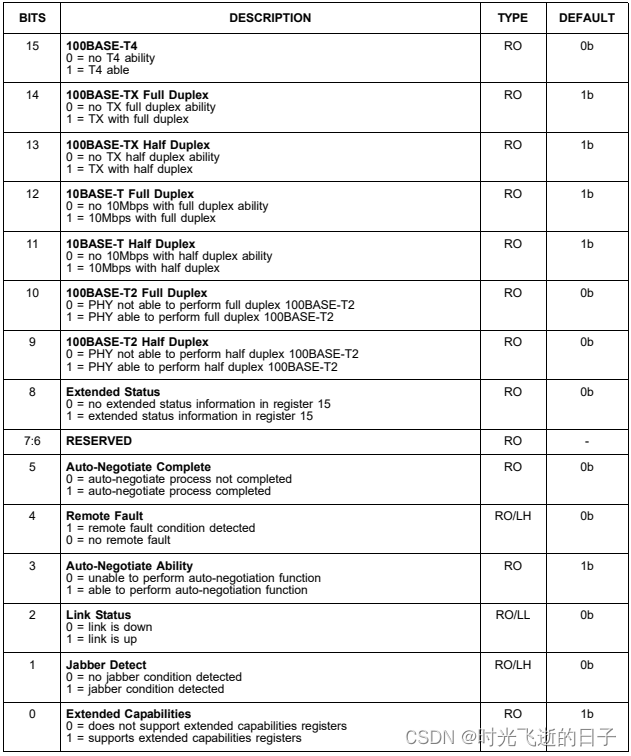

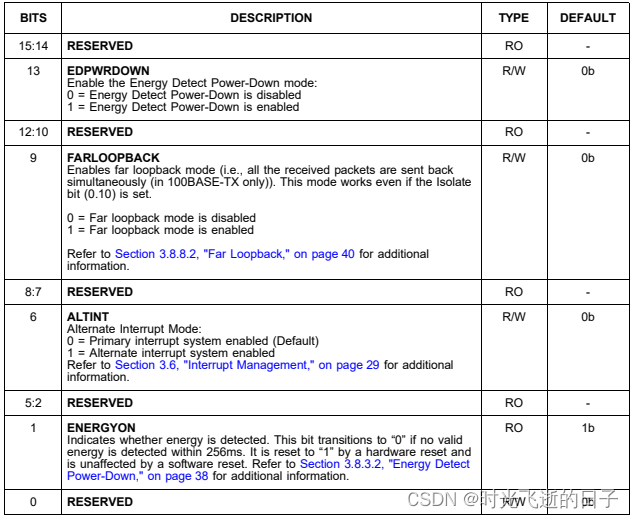

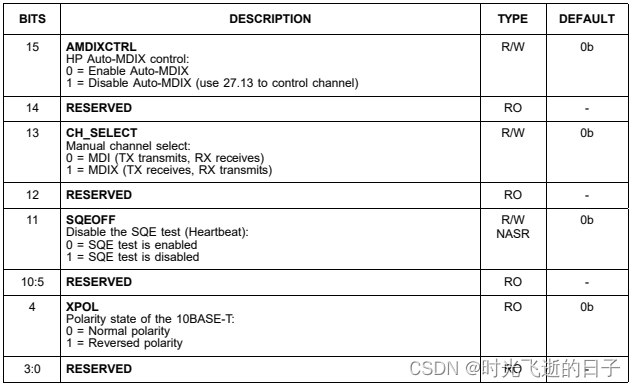

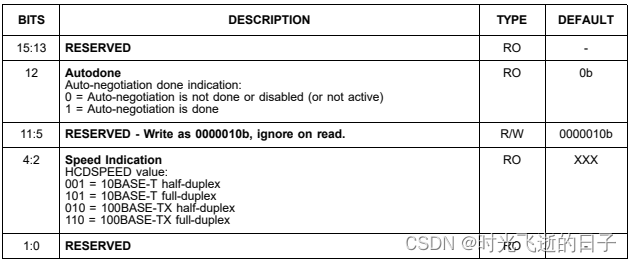

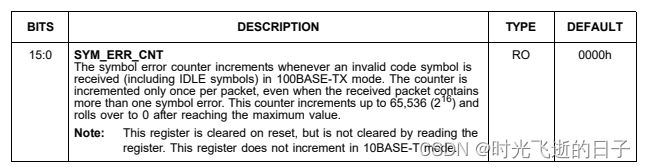

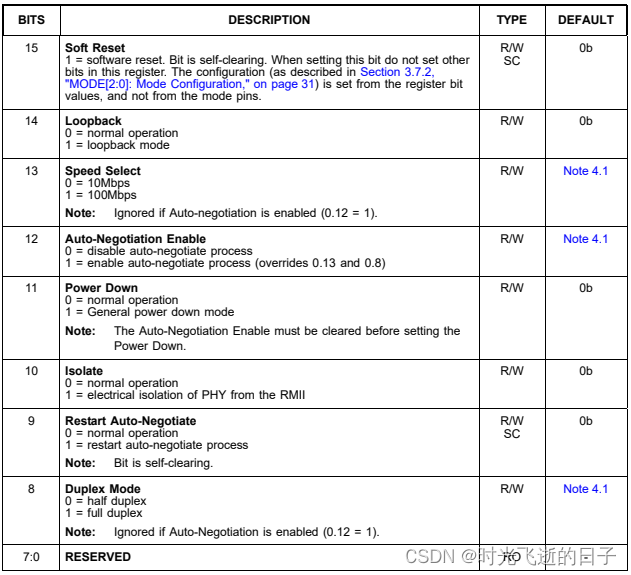

在这里插入图片描述
