试验机的智慧型传感器插头

从前，测量控制电子和传感器的信号调较采用很复杂的人工方式，需要万用表一一对应校正两边的信号值。如今，事情就十分简单了，只需使用数字化后的智慧型传感器插头，就可以轻轻松松读取传感器的标定数值和单位量纲。因此，这一技术的发展不仅使标定工作本身容易得多，而更为重要的是它与测量控制电子分离独立。

如你感知到的那样，智能型传感器插头携有存储连接传感器的电子数据表的 EEPROM，可传输来自相应传感器的数据。控制器因此可以识别传感器并且还能接受相应传感器的校准数据。用户将不同的传感器切换到单个接口，而无需完全重新调整控制器。

传感器插头标定

传感器通过插头与控制器相连。控制器内部测量设置成零输入状态；传感器插头存储传感器的额定值和量纲。给传感器输入一个电压信号(通常零值)即产生具体数值；再给传感器第二个电压信号(通常满值)即产生另一具体数值。分别输入两个电压信号应该对应的测量值后，内部测量电子通过比对即计算获得标定修正系数。按一下插头上的一个特殊按键，该修正系数即被写入传感器插头的EEPROM里面，标定过程就完成了。

以后，每次控制器启动时，它都会从插头的EEPROM内存读取传感器的标定值，由此控制器和传感器总是处于正确的对应关系。

安全

为了保护存储于传感器插头里的传感器标定值，必须要有特殊的程序才能进入这部分内容。此外，插头上用于改写修正系数的特殊键可以密封起来，须经标定服务许可授权才能再度打开。

采用传感器插头的优点：

1. 传感器的定义完全通过传感器插头来进行
2. 传感器插头内的电子部分独立于所连接的传感器
3. 能够成批生产和标定传感器；业经标定，传感器可以立即启用
4. 传感器插头采用SMD结构，插头外壳具有最佳的EMV屏蔽，因此保证最大程度的功能安全
5. 一旦传感器损坏，生产商只需发送一个新的业经标定的传感器给客户即可
6. 万一测量控制电子单元出了问题，只需更换相关部分；传感器本身并不受影响
7. 除了传感器标定值之外，插头里还可存储其它信息，比如生产日期和生产商的一些内部信息

传感器种类

通常，用于材料试验机的传感器大致可分成三种类型:

 传感器种类

传感器种类	传感器型号	需要接口
模拟(信号)传感器	DMS，LVDT(线性差动), 直接电压信号 0 – 20 mA, 4 – 20 mA	模拟插头 (仅限用于应变桥式DMS传感器) 、放大采集AD模块
数字脉冲传感器	光电编码器，线性量规量具，拉线式位移传感器	数字插头、数字采集模块
直接数字量传感器	带SSI接口的传感器	SSI插头、SSI采集模块

每一类型的传感器都需要相对应的接口模块。传感器在使用时必须通过传感器插头连接到对应的接口上。

我们以行业内最为成熟的德国都利插头为例：

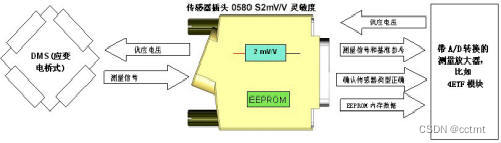

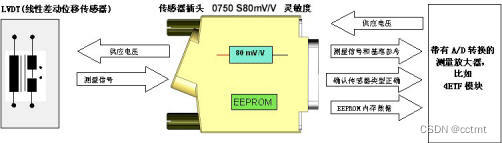

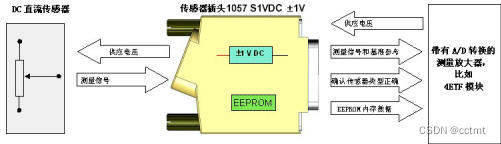

模拟传感器的信号处理原理

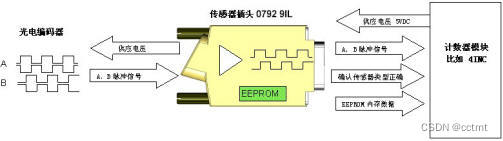

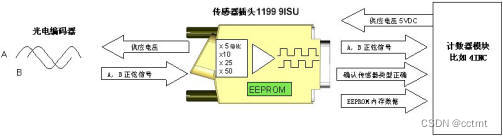

 数字脉冲信号传感器的信号处理原理

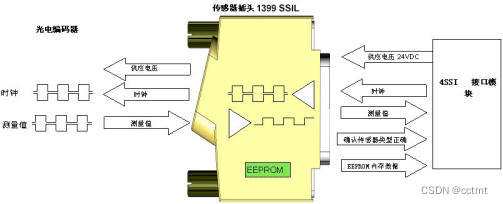

 直接数字量传感器的信号处理原理
