同相放大电路电阻热噪声分析的一些思考

keilzc

已于 2022-09-18 15:40:29 修改

阅读量1.9k

点赞数 2

分类专栏： # 运算放大器 # LTspice 文章标签：硬件工程嵌入式硬件

于 2022-09-18 10:46:52 首次发布

本文链接：https://blog.youkuaiyun.com/keilzc/article/details/126913529

版权

运算放大器同时被 2 个专栏收录

8 篇文章

订阅专栏

LTspice

2 篇文章

订阅专栏

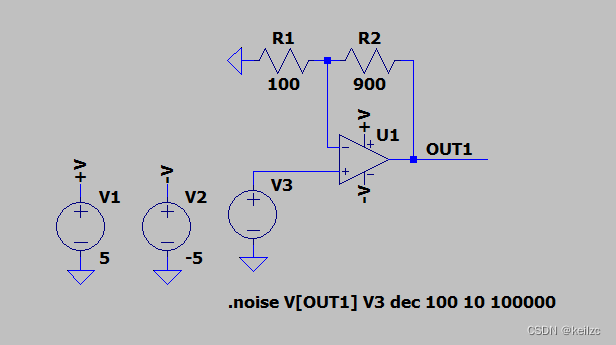

典型同相放大电路如下图所示，假设为理想运放，由于R1、R2存在热噪声，输出端OUT1的噪声为多少呢？

错误示例：

R1的100Ω对应1.283nv/ $\sqrt{Hz}$ ，R2的900Ω对应3.85nv/ $\sqrt{Hz}$ ，

将R1形成的噪声电压视为反相输入端电压，折算到输出端时乘以增益10，得12.83nv/ $\sqrt{Hz}$

求和， $\displaystyle \sqrt{12.83*12.83+3.85*3.85}$ = 13.395nv/ $\sqrt{Hz}$

因此判断输出电压噪声密度为 13.395nv/ $\sqrt{Hz}$

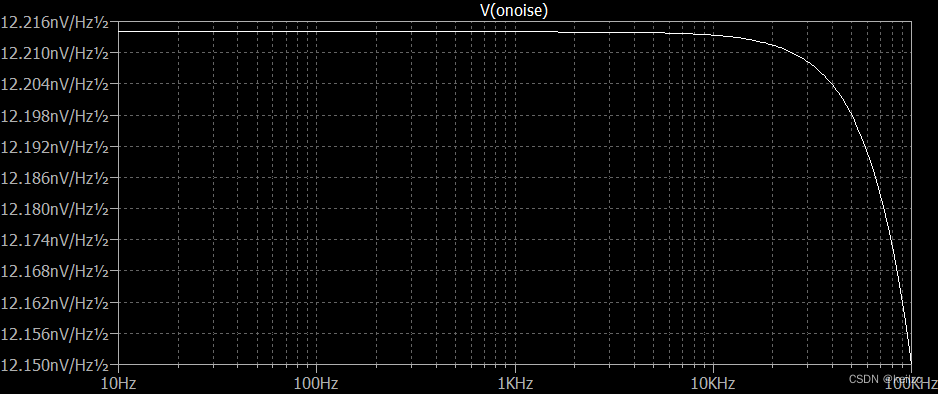

让我们来看一下软件仿真的结果：输出噪声密度为12.213 nv/ $\sqrt{Hz}$

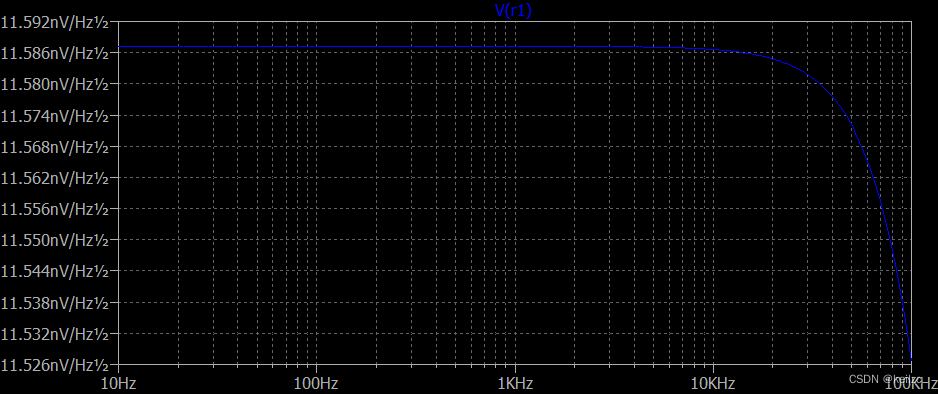

再查看R1上的噪声密度 11.586 nv/ $\sqrt{Hz}$

前面分析中R1的100Ω对应1.283nv/ $\sqrt{Hz}$ ，此处查看R1噪声密度仿真结果为 11.586 nv/ $\sqrt{Hz}$ ，由此可见LTSPICE中噪声分析设置了输出后，再查看其他器件噪声时，其实是折算到输出端的，即该器件对总输出噪声的贡献度。

那么问题是：前面分析中 R1的100Ω对应1.283nv/ $\sqrt{Hz}$ ，折算到输出端应该为 12.83nv/ $\sqrt{Hz}$ ，为何仿真软件得到的是 11.586 nv/ $\sqrt{Hz}$ 呢？是模型参数误差吗？

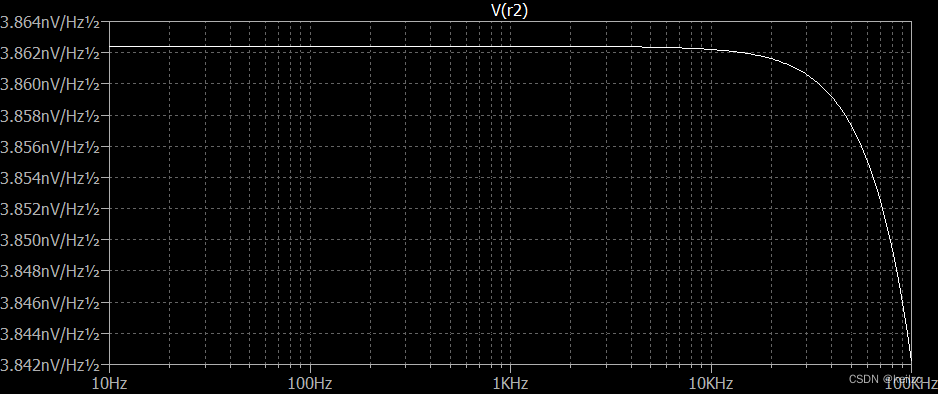

接下来再查看R2上的噪声密度 3.862 nv/ $\sqrt{Hz}$ ，与前面理论分析 R2的900Ω对应3.85nv/ $\sqrt{Hz}$ 基本一致，因此初步判断不是软件模型参数误差。

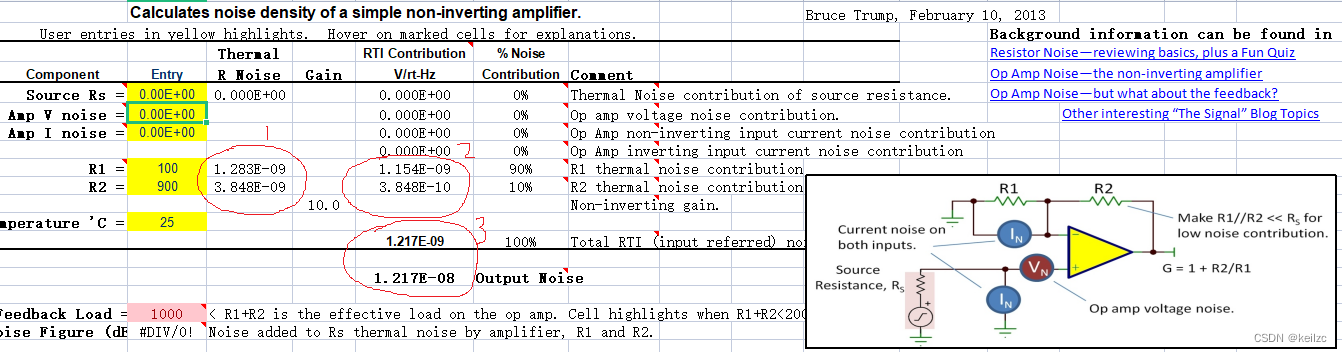

我们再用TI的表格工具分析下：

表格工具中三个关键地方已经用红框圈出，解释如下：

1.R1电阻噪声 1.283nv/ $\sqrt{Hz}$ ， R2的900Ω对应3.85nv/ $\sqrt{Hz}$ ，与前面理论分析一致；

2.表格工具是折算到输入端，而我们前面分析是折算到输出端，因此需要再换算下：R1折算到输入端噪声密度1.15 nv/ $\sqrt{Hz}$ ，R2折算到输入端噪声密度3.848 nv/ $\sqrt{Hz}$ ，那么 R1折算到输出端噪声密度11.5 nv/ $\sqrt{Hz}$ ，R2折算到输入端噪声密度3.848 nv/ $\sqrt{Hz}$ ,再与LTSPICE中R1的11.586 nv/ $\sqrt{Hz}$ 和R2的 3.862nv/ $\sqrt{Hz}$ 结果对比，基本一致；

3.总的输入噪声密度为1.217 nv/ $\sqrt{Hz}$ ，输出噪声密度为 12.17nv/ $\sqrt{Hz}$ ，与LTSPICE中输出的结果12.213 nv/ $\sqrt{Hz}$ 对比，基本一致；

对比ADI的LTSPICE和TI表格工具两种分析方法，结果基本一致，由此可见前面错误实例中分析是有问题的。

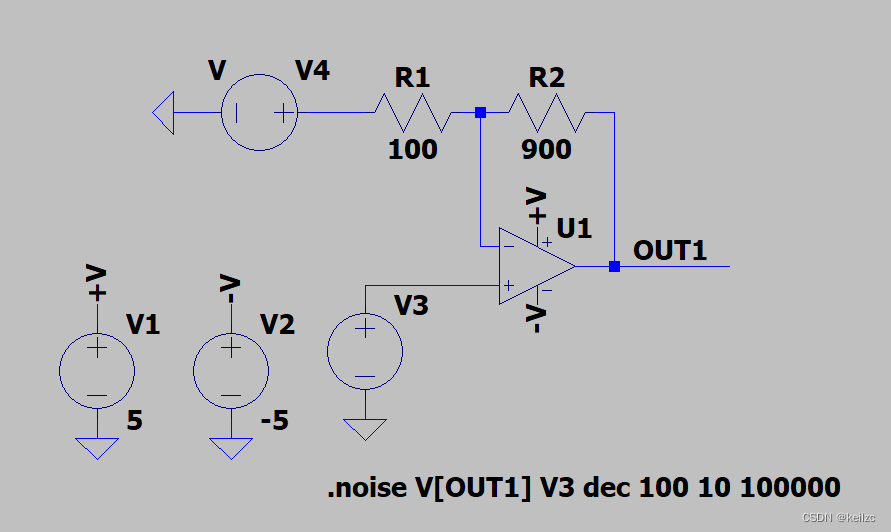

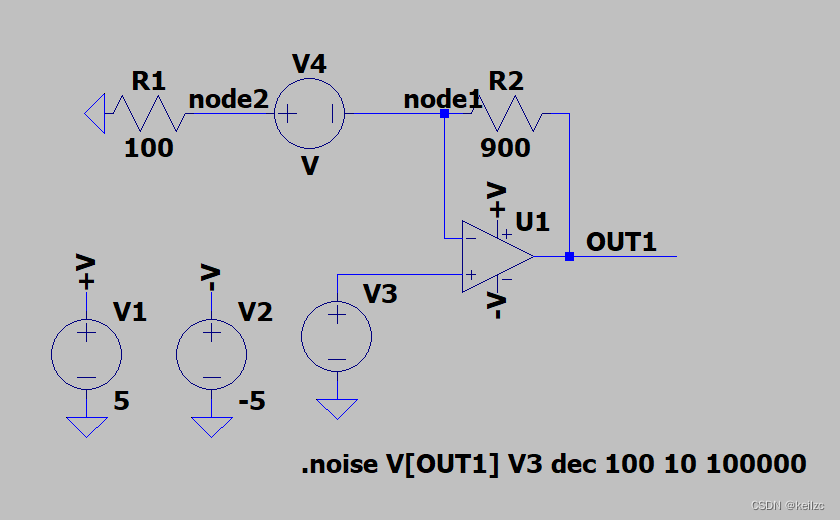

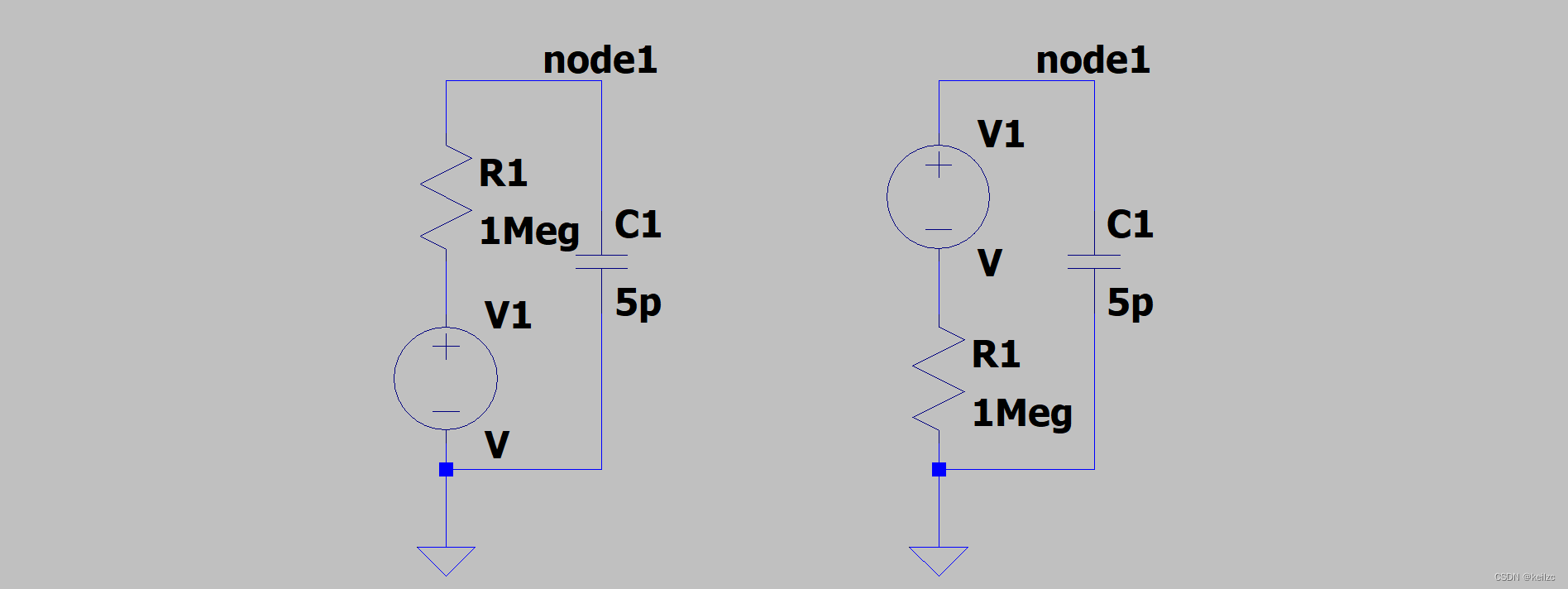

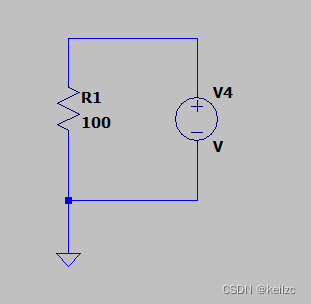

那么问题出在哪呢？我们分析电阻R1时，是将R1形成的噪声电压视为反相输入端电压，这个是不对的。理由如下：无论是同相放大电路还是反相放大电路都是基于工作在线性区进行分析的，此时满足虚短虚断。在本例中，同相输入端为地，将R1形成的噪声电压视为反相输入端电压是不满足虚短的。实际上，电阻噪声的等效模型为电压源，电压源关键在于两端电势差，而不是绝对电势，因此分析中应该在运放反相输入端串联一个 1.283nv/ $\sqrt{Hz}$ 的电压源。
