[数学基础] 坐标系详解：笛卡尔坐标系、惯性坐标系与极坐标系

坐标系详解：笛卡尔坐标系、惯性坐标系与极坐标系

1. 引言

在数学、物理和工程学中，坐标系是描述空间中点位置的基础工具。不同的坐标系因其独特的性质适用于不同场景。本文将深入探讨三种重要坐标系：笛卡尔坐标系、惯性坐标系和极坐标系，分析它们的数学定义、几何意义、相互转换方法以及应用特点，并通过Python仿真展示正弦波在不同坐标系下的转换情况。

2. 笛卡尔坐标系（Cartesian Coordinate System）

2.1 数学定义

笛卡尔坐标系（也称直角坐标系）由法国数学家笛卡尔（René Descartes）创立。在$n$维空间中，它由$n$个相互垂直的坐标轴构成。以二维空间为例：

• 点$P$的位置由有序数对$(x,y)$表示
• $x$表示点$P$到$y$轴的垂直距离
• $y$表示点$P$到$x$轴的垂直距离

三维笛卡尔坐标系则表示为$(x,y,z)$。

2.2 几何意义

• 坐标轴的交点称为原点$O(0,0)$
• 坐标轴将平面分为四个象限
• 点到坐标轴的距离即为坐标值的绝对值
• 两点$P_1(x_1,y_1)$和$P_2(x_2,y_2)$的距离为：
  $d=\sqrt{(x_2-x_1{)}^2+(y_2-y_1{)}^2}$

2.3 特点与应用

特点：

• 坐标轴正交（相互垂直）
• 均匀的线性刻度
• 直观易理解

应用场景：

• 函数图形绘制
• 计算机图形学
• 工程制图
• 线性代数运算

3. 惯性坐标系（Inertial Coordinate System）

3.1 数学定义

惯性坐标系是牛顿力学中的基本概念，定义为：

• 一个相对于"固定星体"（如遥远恒星）静止或匀速直线运动的参考系
• 在该坐标系中，牛顿第一定律成立：不受外力的物体保持静止或匀速直线运动

在三维空间中，惯性坐标系通常用笛卡尔坐标$(x,y,z)$表示位置，时间$t$作为独立参数。

3.2 物理意义

• 惯性参考系：物理定律在此系中形式最简单
• 伽利略不变性：力学定律在所有惯性系中形式相同
• 满足伽利略变换：
  $x^{\prime }=x-vt$
  $y^{\prime }=y$
  $z^{\prime }=z$
  $t^{\prime }=t$
  其中$v$是相对速度

3.3 特点与应用

特点：

• 无旋转、无加速度
• 物理定律形式简洁
• 全局统一的时间

应用场景：

• 经典力学分析
• 天体运动轨道计算
• 航天器导航
• 相对论中的洛伦兹变换基础

4. 极坐标系（Polar Coordinate System）

4.1 数学定义

极坐标系使用角度和距离描述点的位置：

• 点$P$的位置表示为$(\rho ,\theta )$
• $\rho$：点$P$到原点$O$的距离（极径），$\rho \ge 0$
• $\theta$：$OP$与正$x$轴的夹角（极角），$\theta \in [0,2\pi )$

4.2 几何意义

• 原点称为极点
• 固定射线称为极轴（通常对应笛卡尔坐标系的正$x$轴）
• 曲线方程常表示为$\rho =f(\theta )$
• 圆$\rho =R$（半径为$R$）
• 直线$\theta =\alpha$（与极轴成$\alpha$角）

4.3 特点与应用

特点：

• 适合描述圆形、旋转对称结构
• 角度周期性
• 原点具有奇异性（$\rho =0$时$\theta$无定义）

应用场景：

• 电磁场分析
• 声波传播
• 导航系统
• 图像处理中的Radon变换

5. 坐标系转换

5.1 笛卡尔⇄极坐标

转换公式：

• 笛卡尔→极坐标：
  $\rho =\sqrt{x^2+y^2}$
  KaTeX parse error: Undefined control sequence: \atan at position 10: \theta = \̲a̲t̲a̲n̲2(y, x)

• 极坐标→笛卡尔：
  $x=\rho \cos \theta$
  $y=\rho \sin \theta$

其中KaTeX parse error: Undefined control sequence: \atan at position 1: \̲a̲t̲a̲n̲2(y,x)是双参数反正切函数，能正确处理所有象限。

5.2 惯性系与旋转非惯性系的转换

对于绕$z$轴旋转的非惯性系：

• 位置变换：
  $x^{\prime }=x\cos (\omega t)+y\sin (\omega t)$
  $y^{\prime }=-x\sin (\omega t)+y\cos (\omega t)$

• 速度变换（含科里奥利项）：
  ${\vec{v}}^{\prime }=\vec{v}-\vec{\omega }\times \vec{r}$

其中$\vec{\omega }$是旋转角速度矢量。

6. 应用场景对比

特点	笛卡尔坐标系	惯性坐标系	极坐标系
正交性	完全正交	完全正交	局部正交
适用对象	直线运动	惯性运动	旋转运动
计算复杂度	低	中等	中等
奇异性	无	无	原点处奇异
典型应用	函数绘图、CAD	天体力学、弹道学	电磁场、声学

7. 正弦波的坐标系转换实例

7.1 笛卡尔坐标系下的正弦波

考虑标准正弦波：
$$y(x)=A\sin (kx-\omega t)$$
其中：

• $A$：振幅
• $k=\frac{2\pi }{\lambda }$：波数
• $\omega =2\pi f$：角频率

7.2 Python仿真实现

import numpy as np
import matplotlib.pyplot as plt
from mpl_toolkits.mplot3d import Axes3D

# 参数设置
A = 1.0          # 振幅
lambda_ = 4.0    # 波长
f = 0.5          # 频率
t = 0            # 初始时间
k = 2 * np.pi / lambda_  # 波数
omega = 2 * np.pi * f    # 角频率

# 创建笛卡尔坐标系下的正弦波
x = np.linspace(0, 10, 1000)
y = A * np.sin(k * x - omega * t)

# 转换为极坐标
rho = np.sqrt(x**2 + y**2)
theta = np.arctan2(y, x)

# 创建图形
plt.figure(figsize=(16, 12))
plt.suptitle('正弦波在不同坐标系中的表示', fontsize=18, y=0.98)

# 1. 笛卡尔坐标系下的正弦波
ax1 = plt.subplot(221)
ax1.plot(x, y, 'b-', linewidth=2)
ax1.set_title(
    r'笛卡尔坐标系: $y(x) = A \sin(kx - \omega t)$' + '\n' +
    f'$A={A},\ k={k:.2f},\ \omega={omega:.2f},\ t={t}$',
    fontsize=14
)
ax1.set_xlabel('$x$', fontsize=12)
ax1.set_ylabel('$y$', fontsize=12)
ax1.grid(True)
ax1.axis([0, 10, -1.5, 1.5])

# 2. 笛卡尔正弦波映射到极坐标系
ax2 = plt.subplot(222, polar=True)
ax2.plot(theta, rho, 'r-', linewidth=1.5)
ax2.set_title(
    r'笛卡尔正弦波映射到极坐标系: $\rho = \sqrt{x^2 + [A\sin(kx)]^2}$' + '\n' +
    r'$\theta = \tan^{-1}\left(\frac{A\sin(kx)}{x}\right)$ (带象限校正)',  # 修复atan2表示
    fontsize=14,
    pad=20
)
ax2.grid(True)

# 3. 极坐标系下的函数表示
theta_polar = np.linspace(0, 2*np.pi, 1000)
rho_polar = 2 + np.cos(5*theta_polar)  # 示例函数

ax3 = plt.subplot(223, polar=True)
ax3.plot(theta_polar, rho_polar, 'g-', linewidth=2)
ax3.set_title(
    r'极坐标系函数: $\rho(\theta) = a + b\cos(n\theta)$' + '\n' +
    r'本例: $\rho(\theta) = 2 + \cos(5\theta)$ (五瓣玫瑰线)',
    fontsize=14,
    pad=20
)
ax3.grid(True)

# 4. 3D笛卡尔坐标系中的正弦波
ax4 = plt.subplot(224, projection='3d')
z = np.linspace(0, 10, 1000)
ax4.plot(x, y, z, 'purple', linewidth=2)
ax4.set_title(
    r'3D笛卡尔坐标系: $y(x) = A \sin(kx - \omega t)$ 沿z轴扩展' + '\n' +
    r'参数方程: $x = u,\ y = A\sin(ku - \omega t),\ z = v$',  # 简化表示
    fontsize=14
)
ax4.set_xlabel('$x$', fontsize=12)
ax4.set_ylabel('$y$', fontsize=12)
ax4.set_zlabel('$z$', fontsize=12)
ax4.view_init(elev=30, azim=-60)  # 调整视角

# 添加整体说明
plt.figtext(0.5, 0.02,
            r'图1: $y(x) = A \sin(kx - \omega t)$ 在不同坐标系中的表示 | '
            r'$A=%.1f,\ \lambda=%.1f,\ f=%.1f,\ t=%.1f$' % (A, lambda_, f, t),
            ha='center', fontsize=12, bbox=dict(facecolor='lightyellow', alpha=0.5))

plt.tight_layout(rect=[0, 0.03, 1, 0.95])  # 调整布局
plt.savefig('coordinate_systems_comparison.png', dpi=300, bbox_inches='tight')
plt.show()

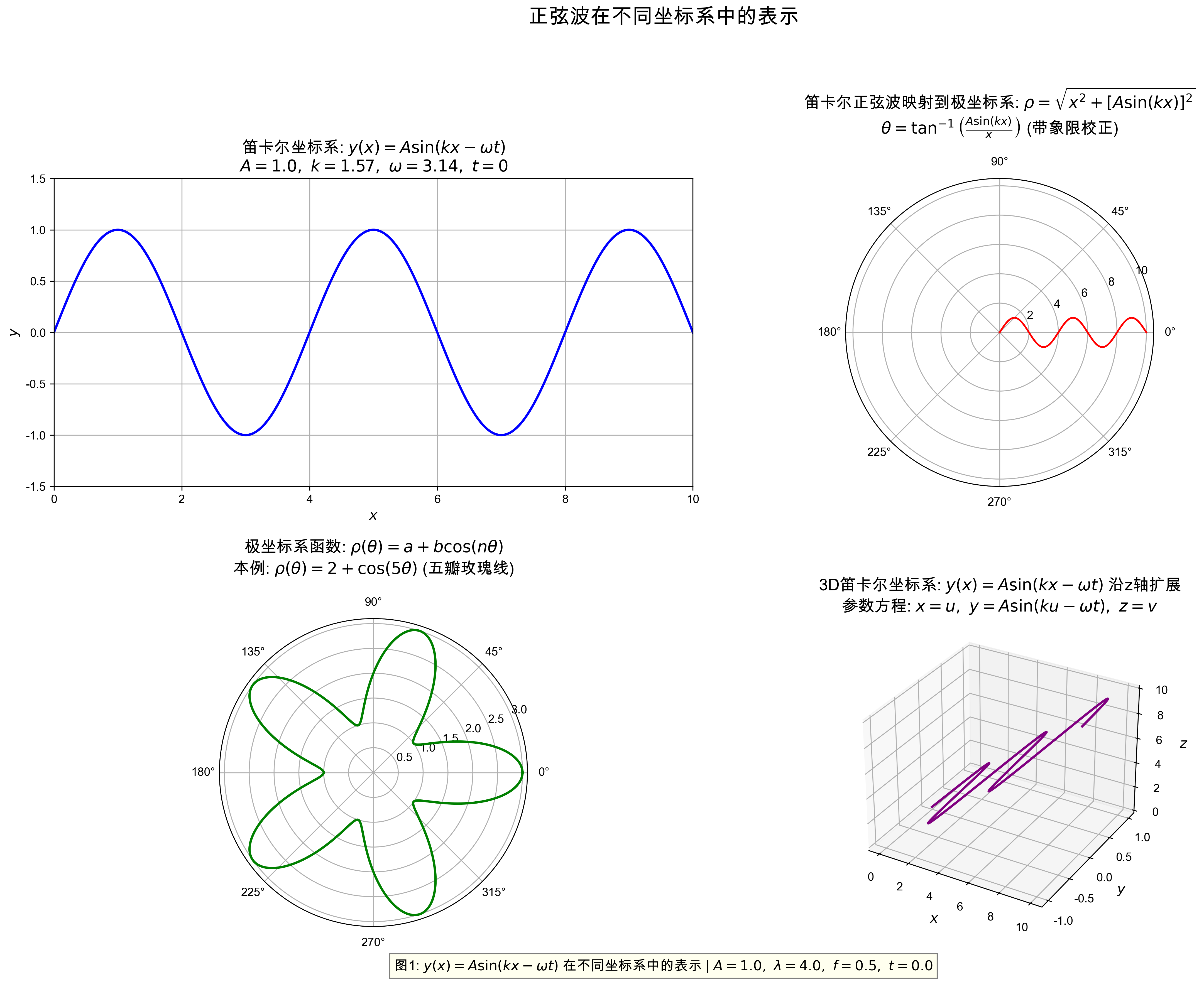

7.3 仿真结果分析

1. 笛卡尔坐标系（左上）：

   • 正弦波呈现标准周期振荡
   • 直观展示波形特征（振幅、波长）
   • 适合分析函数行为

2. 极坐标映射（右上）：

   • 原始正弦波映射到极坐标系
   • 形成复杂的螺旋模式
   • 揭示了笛卡尔坐标到极坐标的转换关系
   • 表达式：$\rho =\sqrt{x^2+[A\sin (kx){]}^2}$，KaTeX parse error: Undefined control sequence: \atan at position 10: \theta = \̲a̲t̲a̲n̲2(A\sin(kx), x)

3. 极坐标函数（左下）：

   • 展示典型的极坐标函数$\rho (\theta )=2+\cos (5\theta )$
   • 呈现五瓣玫瑰线图案
   • 体现极坐标系在描述旋转对称图形中的优势

4. 3D笛卡尔坐标系（右下）：

   • 展示正弦波在三维空间中的扩展
   • 沿z轴方向保持波形不变
   • 适用于多维度分析

7.4 坐标系转换的意义

• 物理视角：不同坐标系揭示不同物理特性
• 数学视角：坐标变换是几何问题的解析工具
• 工程视角：根据问题特性选择最优坐标系可简化计算
• 计算视角：某些运算（如旋转）在特定坐标系更高效

8. 结论

笛卡尔坐标系、惯性坐标系和极坐标系构成了描述物理世界的三大基础：

1. 笛卡尔坐标系提供直观的空间描述，是大多数工程应用的基础
2. 惯性坐标系是物理定律的"黄金标准"，为运动分析提供基准参考系
3. 极坐标系擅长处理旋转对称问题，在波动理论和场论中不可或缺

坐标系转换不仅是数学技巧，更是洞察问题本质的思维方式。通过Python仿真可见，同一物理现象在不同坐标系下呈现截然不同的数学表达和几何形态。掌握多坐标系分析能力，能够根据具体问题选择最合适的描述框架，这是解决复杂科学和工程问题的关键技能。

“坐标系是观察世界的窗口，选择正确的窗口才能看清真理的模样。” —— 物理学格言

---
