Blender齿轮制作

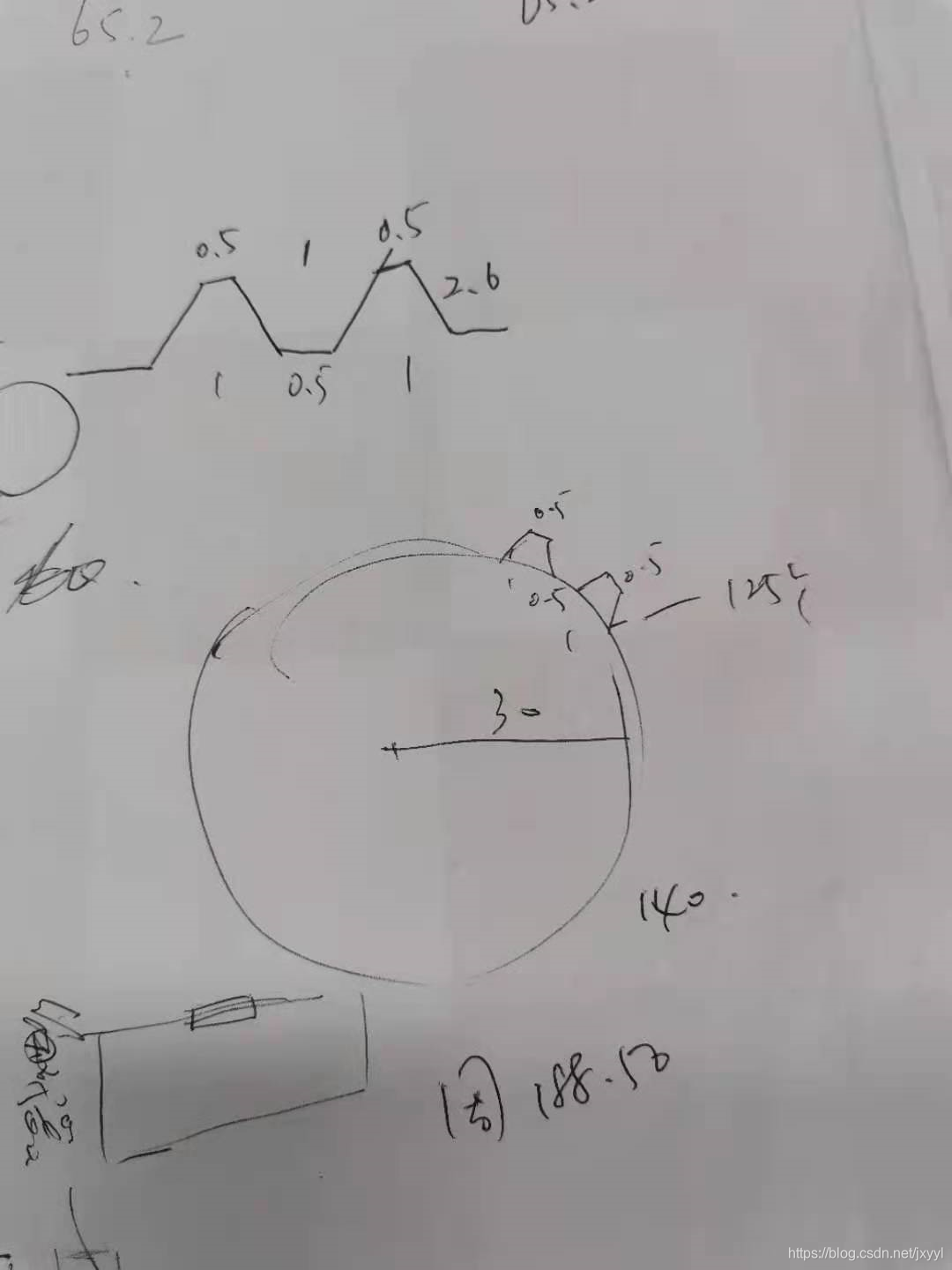

1 齿的尺寸及间距

如图：

2 计算

2.1 齿的个数

个数 = 周长 / 1.5 。

例1：直径60，周长 = 188.5，个数 = 188.5 / 1.5 = 125个。

例2：直径80，周长 = 251.33，个数 = 251.33 / 1.5 = 167个。

2.2 齿的高度

镜头含齿的直径67.8，不含齿的直径65.2，直径差 = 67.8 - 65.2 = 2.6，高度 = 2.6 / 2 = 1.3。

2.3 中心孔径

齿轮直径80，中心孔径7，Base = （80 - 7 ) / 2 = 36.5

*中心孔径不用设置，在用3dprint修复时，自动填满，用boolean工具挖孔。

3 Blender设置

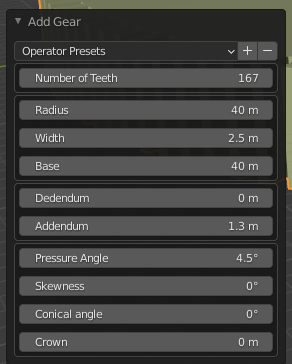

Base设置的值是36.5，此处显示有问题。

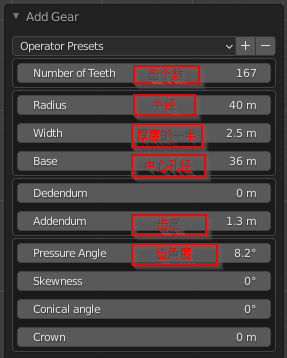

上面的模型打印时，边缘有一层薄膜状塑料，使用下面的参数打印是正确的，区别在于齿的角度不同。

4 Blender处理顺序

齿轮做好后，先用3dprint检查与修复，然后挖孔，应用修改器，避免模型错误及修复。
