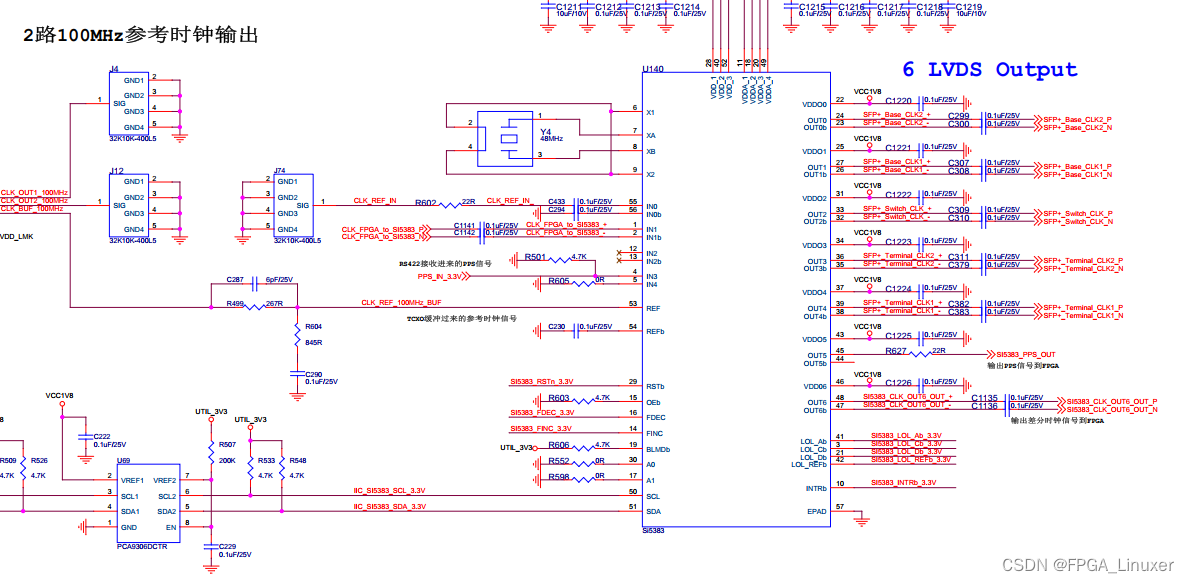

Si5383和以前同系列的Si5338类似，相比5338时钟输出路数增加，同时增加一路PPS输入
在这里插入图片描述

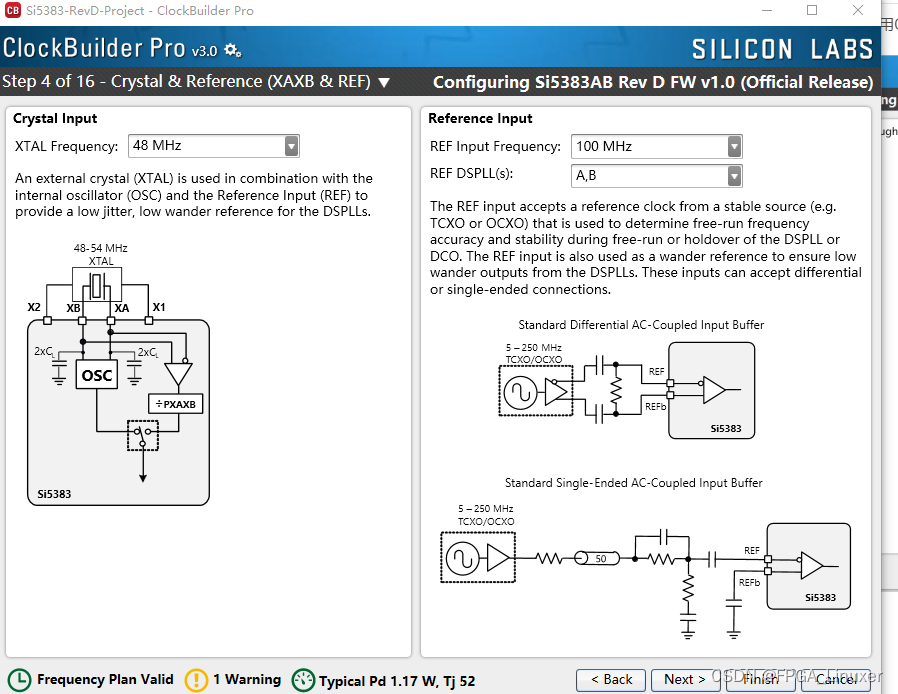

和5338类似，配置接口同样采用IIC接口，配置过程同样使用Clockbuilder软件，配置对应的频率
在这里插入图片描述

在这里插入图片描述

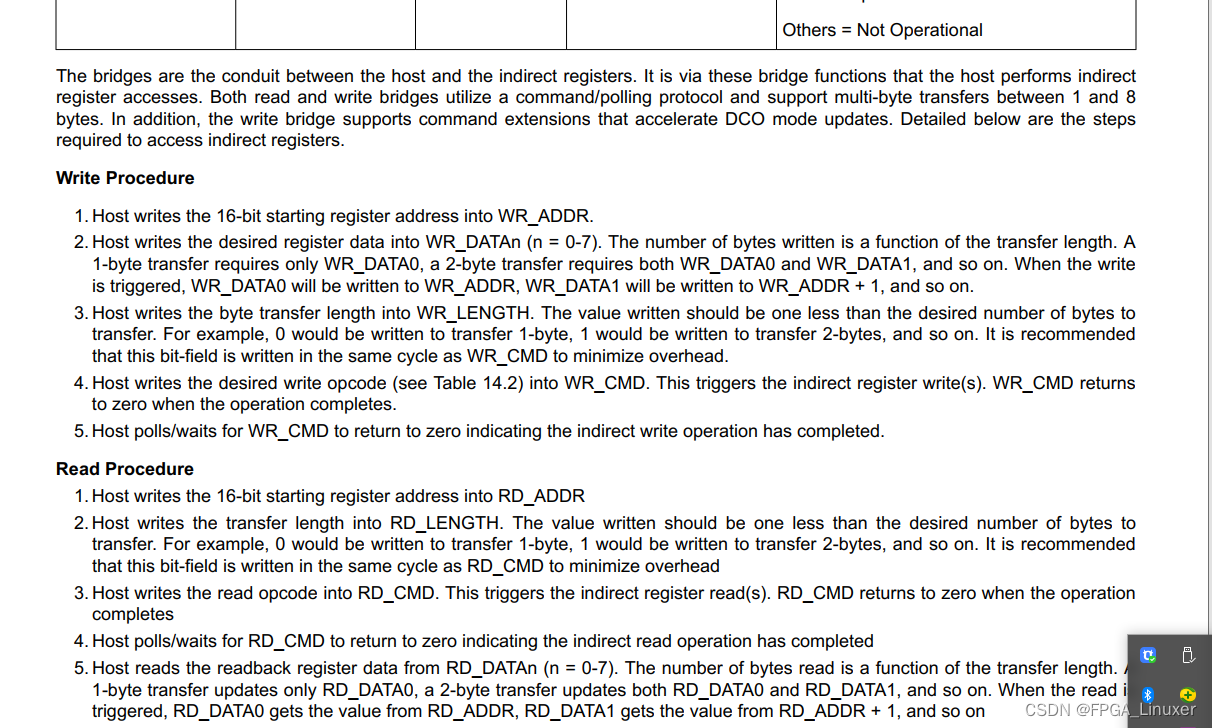

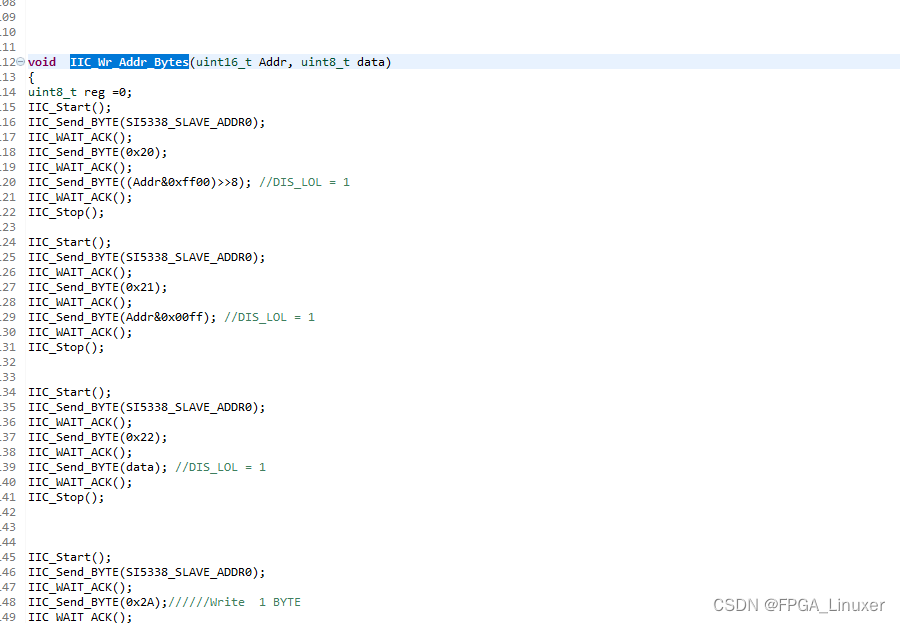

虽然接口也是IIC，但是由于5383的地址扩宽了，不再是一字节，而是采用两字节配置，芯片支持直接模式和间接模式

在这里插入图片描述

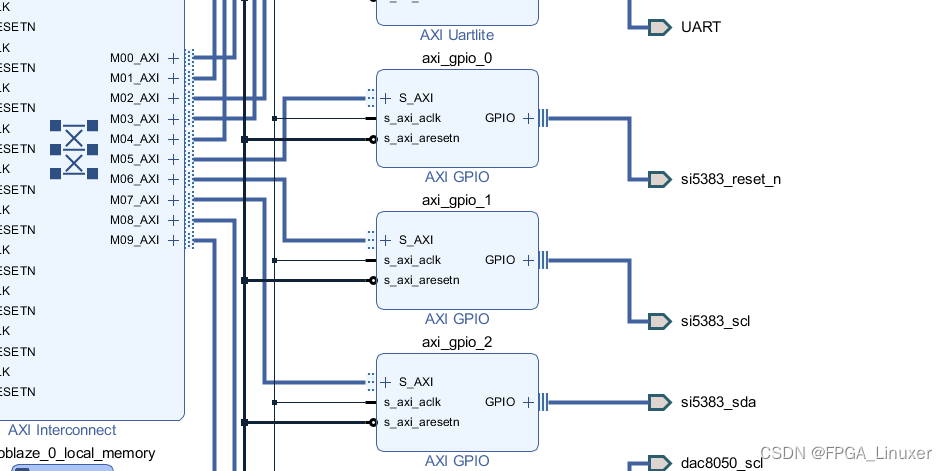

IIC采用IO模拟，将其挂载在BD总线上
在这里插入图片描述

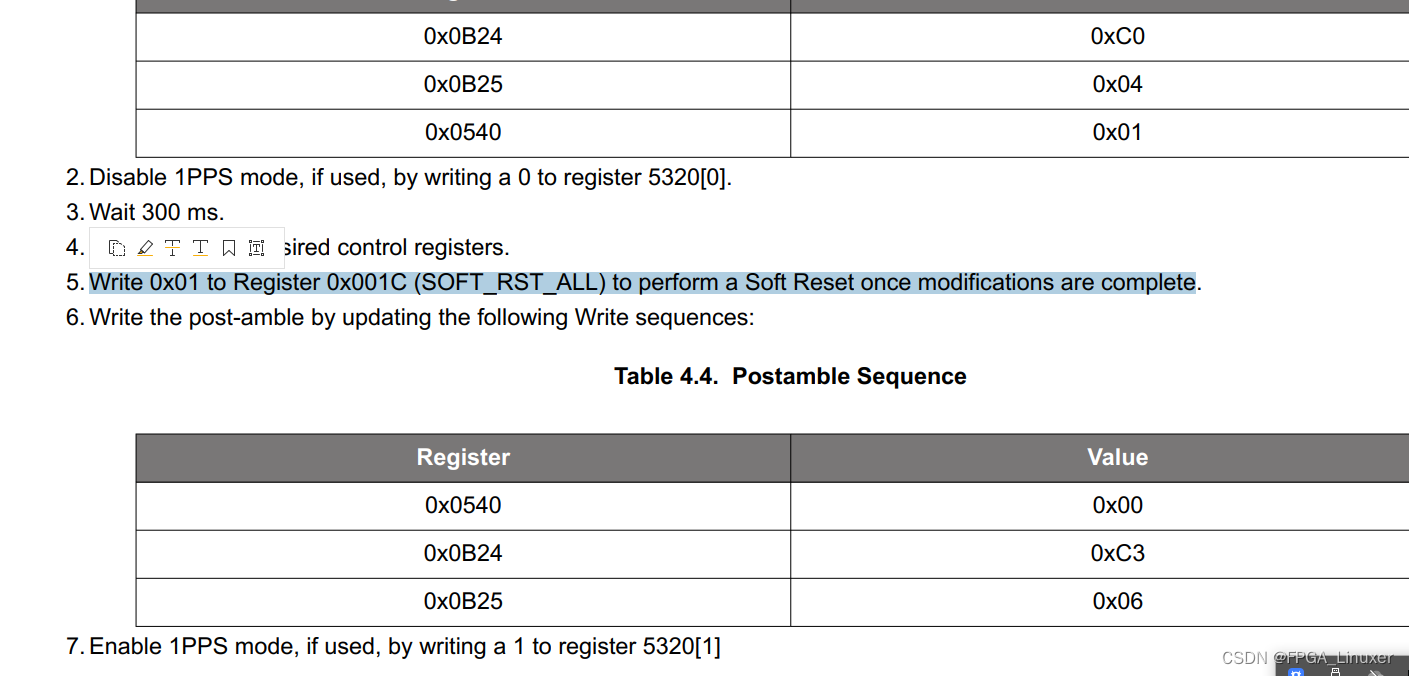

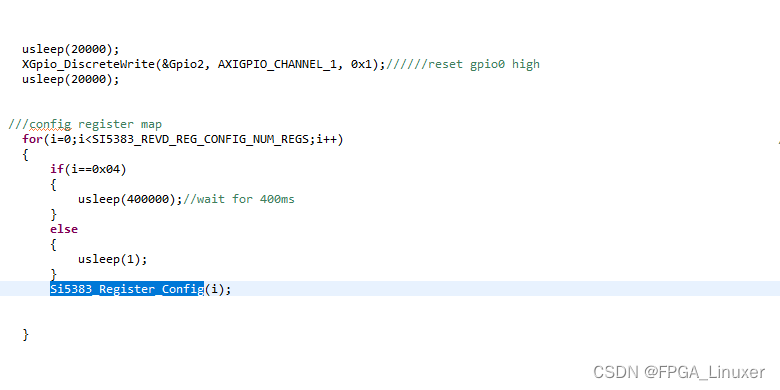

芯片的配置流程如下图

在这里插入图片描述

在这里插入图片描述

在这里插入图片描述

si5383 ，内核驱动代码，用户态测试代码
08-01
si5383 时钟芯片内核驱动代码及用户态测试代码， 可扩展性强，基于设备树及ioctl ，设置direct 和 indirect 读写方式，可控制 不同的控制寄存器；用户态程序可方便读写indirect 方式寄存器
