无线麦克风PCB小型设计布局布线技巧

无线麦克风（尤其是领夹式、头戴式）的 PCB 受限于设备尺寸，面积通常≤5cm²（领夹式）或≤8cm²（手持式），需在狭小空间内集成音频采集、射频发射、电源管理、控制等功能，同时保证性能不缩水。小型化设计需围绕 “布局优化、元件集成、布线精简” 三大核心，在空间约束下实现功能与性能的平衡。今天，我们解析小型化设计的关键技巧，结合实例帮你高效利用 PCB 空间。

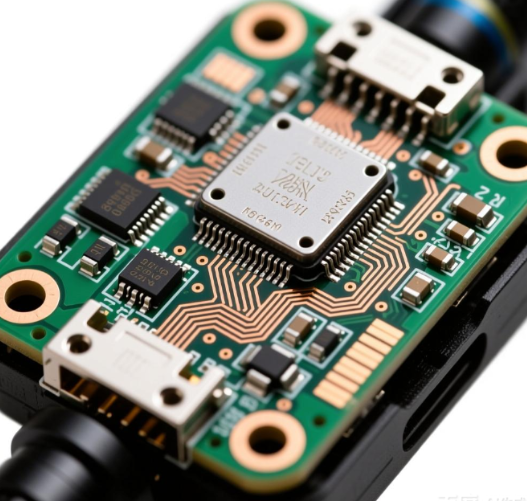

一、布局优化：紧凑且合理的功能分区

1. 功能模块集成布局

• 核心芯片集中布置：将 MCU、射频芯片、音频运放等核心元件布置在 PCB 中心区域，形成 “核心功能区”，外围布置被动元件（电阻、电容）与接口（电池、麦克风、天线），缩短信号路径（≤5mm）；

• 接口同侧布局：电池接口、麦克风接口、天线接口集中在 PCB 的同一侧，减少布线交叉，节省空间；例如领夹式麦克风 PCB，将电池座（2032 纽扣电池）、MEMS 麦克风、IPEX 天线座均布置在 PCB 边缘，核心芯片在中间，面积压缩至 4cm²；

• 避免冗余布局：合并功能相近的电路（如将射频芯片的电源滤波与音频模块的电源滤波共享一个共地电容），减少元件数量。

2. 元件选型：小型化封装优先

• 芯片封装：选用 QFN、DFN 等无引脚封装（如射频芯片 SI4463 的 QFN20 封装，尺寸 3mm×3mm），替代 DIP 封装（尺寸 10mm×8mm），节省 60% 以上空间；MCU 选用 QFP 或 BGA 封装（如 STM32L073 的 QFP32 封装，尺寸 7mm×7mm）；

• 被动元件：选用 0402 封装电阻电容（尺寸 1.0mm×0.5mm），替代 0603 封装（1.6mm×0.8mm），相同数量的元件可节省 30% 空间；麦克风选用超小型 MEMS 封装（如 Knowles 的 SPH0641，尺寸 2.75mm×3.76mm）；

• 集成元件：选用集成电源管理的射频 SOC 芯片（如 Nordic 的 nRF52832，集成 MCU、射频、LDO），减少外围芯片数量，PCB 面积可压缩 25%。

二、布线精简：短路径与高密度布线

1. 布线原则

• 短路径优先：射频线、音频信号线布线长度≤5mm，避免绕弯，减少寄生参数与空间占用；例如射频芯片到天线接口的布线，直接直线连接（长度 3mm），替代绕弯布线（长度 8mm）；

• 阻抗控制与空间平衡：射频线采用 50Ω 微带线，线宽 0.3-0.5mm（1oz 铜，FR-4 基材），无需额外加宽，兼顾阻抗与空间；音频线宽 0.2-0.3mm，满足电流与信号传输即可；

• 过孔优化：减少过孔数量（每 cm²≤5 个），优先使用盲埋孔（避免通孔占用双面空间）；过孔孔径 0.3mm，间距≥0.5mm，避免过孔密集导致的 PCB 强度下降。

2. 多层板 vs 单层板：空间与成本平衡

• 领夹式麦克风（面积≤4cm²）：选用 2 层板，顶层布置核心芯片与元件，底层布置接地铜箔与少量被动元件，空间利用率提升 50%；避免使用 4 层板（成本增加 3 倍）；

• 手持麦克风（面积 6-8cm²）：选用单层板或 2 层板，单层板布线简洁（成本低），2 层板可优化接地与屏蔽（抗干扰更强），根据抗干扰需求选择。

三、空间压缩实战案例

某领夹式无线麦克风 PCB 初期采用 0603 元件、DIP 封装射频芯片，面积 6cm²；优化方案：① 替换为 0402 元件、QFN 封装射频芯片；② 核心芯片集中布局，接口同侧布置；③ 射频线与音频线直线布线，长度≤4mm；优化后 PCB 面积压缩至 3.8cm²，同时传输距离（30 米）、功耗（25mA）无变化，满足领夹式设备的尺寸要求。
