负载电容器PCB：从选型到布局全维度把控

负载电容器 PCB 的设计质量，直接决定电容器性能与电路可靠性 —— 若焊盘设计不当，会导致电容器虚焊脱落；若布线过长，会增加寄生电感，抵消滤波效果；若散热不足，会缩短电容器寿命。设计需围绕 “电容器选型适配、布局优化、布线规范、散热设计” 四大核心原则，结合具体应用场景与电气参数，给出明确设计标准。

​

一、电容器选型适配：匹配电路需求与 PCB 能力

选型是设计的前提，需根据 “电路功能、工作条件、PCB 制造能力” 选择合适的负载电容器，避免 “大材小用” 或 “选型不足”。

1. 按电路功能选型

• 电源去耦：优先选 MLCC（0402-0805 封装），容值组合遵循 “高频 + 低频”（如 0.1μF+10μF），0.1μF 滤除 10MHz 以上高频噪声，10μF 滤除 1MHz 以下低频噪声，PCB 需适配微型焊盘（如 0603 封装焊盘 0.8mm×0.5mm）；

• 大电流滤波：选铝电解电容器（容值 100μF-1000μF，电压≥电路最高电压 1.2 倍），例如 12V 电源电路选 16V 电容器，PCB 需预留≥10mm×10mm 安装空间（含散热铜箔）；

• 精密电路：选钽电解电容器（ESR<30mΩ，容值误差 ±10%），如医疗设备的信号调理电路，PCB 需设计极性标识（避免反接烧毁），焊盘尺寸比引脚大 0.2mm。

2. 按 PCB 制造能力选型

• 微型 PCB（如智能手表 PCB）：仅能容纳 0402/0603 封装 MLCC，避免选 1206 及以上大尺寸电容器；

• 厚铜 PCB（如 2oz 铜）：可承载大电流铝电解电容器（如 20A 放电电流），普通 1oz 铜 PCB 需限制电流≤10A；

• 高频 PCB（如 5G PCB）：需选高频特性好的 MLCC（εᵣ=3.0-5.0），避免选 ESR>100mΩ 的电容器，PCB 介电常数需与电容器匹配（εᵣ偏差≤±0.5）。

二、布局优化：缩短路径，减少干扰

负载电容器布局需遵循 “靠近负载、远离干扰、便于散热” 原则，避免因布局不当导致性能下降。

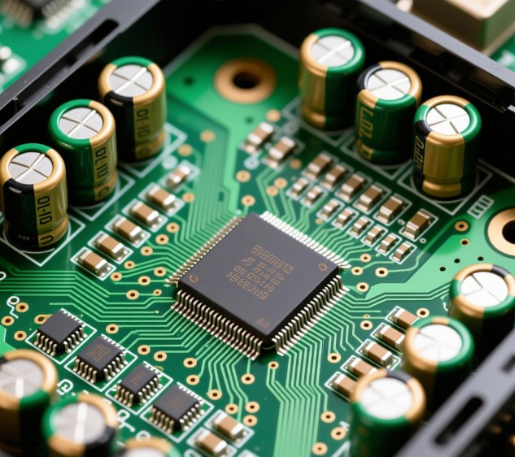

1. 靠近负载（核心原则）

负载电容器需靠近 “用电负载”（如芯片、电机、LED），缩短电流路径，减少寄生电感：

• 芯片去耦电容：距离芯片电源引脚≤3mm，例如 MCU 的 VCC 引脚旁，0.1μF MLCC 与引脚间距 2mm，寄生电感可控制在 5nH 以下，滤波效果提升 40%；

• 电机滤波电容：距离电机接线端子≤10mm，例如 12V 直流电机旁的 1000μF 铝电解电容，间距 8mm，可避免电机启动时电压骤降。

2. 远离干扰源

• 高频干扰源（如射频芯片、时钟电路）：负载电容器（尤其是 MLCC）需与这些元件间距≥5mm，避免干扰耦合，例如 WiFi 芯片旁的去耦电容，与芯片间距 6mm，电源噪声可减少 25%；

• 大功率元件（如功率管、电阻）：铝电解电容器需与这些元件间距≥8mm，避免元件发热传导至电容器（铝电解电容工作温度≤85℃），例如功率管旁的滤波电容，间距 10mm，电容器温升可降低 15℃。

3. 分组布局（多电容器场景）

当 PCB 上有多个负载电容器时，需按 “功能分组” 布局：

• 去耦电容组：围绕芯片集中布置，形成 “电容阵列”，例如 CPU 周围，4 个 0.1μF MLCC 均匀分布在电源引脚旁，滤波覆盖频率更宽；

• 滤波电容组：按电压等级分组，如 12V 电容组、5V 电容组分开布置，间距≥10mm，避免不同电压回路串扰。

三、布线规范：保障电流与减少寄生

1. 电流路径设计

• 大电流布线（铝电解、钽电容）：

• 线宽：按最大电流计算，1oz 铜层下，1A 电流对应线宽 0.5mm，2A 对应 0.8mm，10A 对应 2.0mm；

• 形状：避免直角转弯（改为 45° 或圆弧），减少电流损耗，例如 10A 电流的布线，直角转弯处损耗增加 10%，圆弧转弯可降至 3%；

• 高频布线（MLCC）：

• 线宽：0.2-0.3mm（满足电流即可，过宽会增加寄生电容）；

• 接地：布线旁布置接地铜箔（宽度≥0.5mm），形成 “微带线结构”，减少寄生电感。

2. 极性标识（极性电容器）

铝电解、钽电容为极性元件，PCB 需明确标识正负极：

• 焊盘标识：正极焊盘旁画 “+” 符号，负极焊盘旁画 “-” 符号，避免焊接反接（反接会导致电容器爆炸或烧毁）；

• 布线区分：正极布线用红色丝印标注，负极用黑色，增强辨识度。

四、散热设计：延长电容器寿命

1. 铝电解电容器（重点关注）

• 散热铜箔：在电容器底部布置 “散热铜箔”（面积≥电容器底部面积 2 倍），铜箔厚度 1oz 以上，例如 φ10mm 铝电解电容，底部铜箔 12mm×12mm，温升可降低 20℃；

• 通风设计：PCB 上预留通风孔（直径 2mm），位于电容器周围，增强空气对流，适用于高温环境（如工业控制柜）。

2. 钽电容与 MLCC

• 钽电容：底部焊盘覆盖铜箔（面积与焊盘相同），增强散热，例如 3216 封装钽电容，焊盘铜箔全覆盖，温升降低 5℃；

• MLCC：无需额外散热（体积小、功耗低），但需避免靠近高温元件，确保工作温度≤125℃。

负载电容器 PCB 设计需 “选型适配、布局合理、布线规范、散热到位”，每个环节都需结合电容器特性与电路需求，才能保障性能与可靠性。
