可穿戴PCB高规格质量检测与可靠性保障

可穿戴设备 “长期贴身佩戴” 的场景，对 PCB 组装质量提出严苛要求 —— 轻微的虚焊、防水失效，都会导致设备在 1-3 个月内出现故障（如智能手环心率检测不准、无线耳机断连），不仅影响用户体验，还会增加售后成本。因此，可穿戴 PCB 组装需建立 “全流程质量检测” 与 “多维度可靠性测试” 体系，从贴装到成品，层层把控质量。

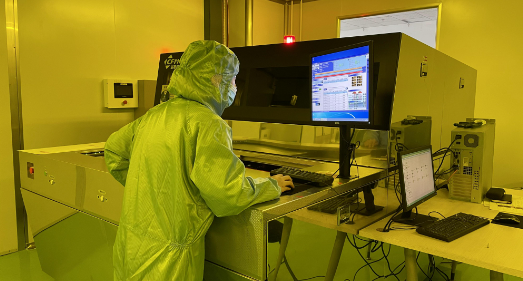

一、全流程质量检测：从 “贴装” 到 “成品” 的层层把控

可穿戴 PCB 组装的检测需覆盖 “焊膏印刷、元件贴装、焊接、封装” 四大环节，每个环节都有明确的检测标准与方法，避免 “问题流到下工序”。

1. 焊膏印刷检测：避免 “焊膏量异常” 导致焊接不良

检测时机：焊膏印刷后，贴装元件前；

检测内容：焊膏量（过多 / 过少）、焊膏偏移、桥连（相邻焊盘焊膏粘连）；

检测方法：采用 “3D SPI（焊膏检测机）”，精度达 ±0.001mm，可测量焊膏的高度、面积、体积：

• 标准要求：焊膏体积偏差≤±15%（如 01005 元件焊膏体积目标 0.002mm³，允许范围 0.0017-0.0023mm³）；

• 异常处理：若焊膏量过多（体积偏差 > 15%），用无尘布蘸异丙醇擦拭后重新印刷；若出现桥连，用牙签轻轻挑开多余焊膏。

案例：某厂商未做 SPI 检测，焊膏印刷偏移导致 01005 元件贴装后短路，批量生产后不良率达 8%；引入 3D SPI 后，焊膏异常检出率 100%，短路不良率降至 0.5%。

2. 元件贴装检测：确保 “精准贴装”

检测时机：元件贴装后，焊接前；

检测内容：元件偏位、缺件、立碑（元件一端翘起）、反向（极性元件如二极管贴反）；

检测方法：采用 “AOI（自动光学检测机）”，搭配 “高分辨率相机（2000 万像素）” 与 “AI 识别算法”，可识别 01005 超小元件：

• 标准要求：偏位≤0.05mm（元件中心与焊盘中心偏差），缺件率≤0.1%，立碑率≤0.1%，反向率 0；

• 异常处理：偏位 <0.03mm 可直接焊接（焊接时焊膏熔化会自动校正），偏位> 0.03mm 需人工调整；缺件、反向需重新贴装。

3. 焊接检测：排查 “虚焊、短路”

检测时机：回流焊后；

检测内容：焊点外观（如锡珠、空洞、虚焊）、BGA/CSP 芯片的焊点质量；

检测方法：

• 外观检测：用 AOI 检测表面元件（如电阻、电容），标准要求焊点光亮、无锡珠（直径 < 0.1mm）、无空洞（面积 < 10%）；

• BGA 检测：用 “X-Ray 检测机”（分辨率 0.01mm），检测 BGA 芯片底部焊点，标准要求焊点无空洞（面积 < 20%）、无开路；

• 电气检测：用 “ICT（在线测试）” 或 “FCT（功能测试）”，ICT 测试焊点导通性（如电阻、电容值是否正常），FCT 测试设备功能（如智能手环的心率检测、蓝牙连接）。

4. 封装检测：确保 “防水、柔性” 达标

检测时机：防水涂层、密封胶封装后；

检测内容：防水涂层厚度、密封胶完整性、FPC 弯曲性能；

• 防水涂层检测：用 “涂层测厚仪”（精度 ±1μm），标准要求厚度 5-10μm（如 PTFE 涂层），无漏涂；

• 密封胶检测：用 “视觉检测”+“压力测试”，视觉检查密封胶无气泡、无开裂，压力测试（IPX7 级）：1m 水深 30 分钟，无进水；

• FPC 弯曲检测：用 “弯曲试验机”，按设计弯曲半径（如≥5mm）弯曲 1000 次，测试后线路导通性正常（电阻变化率 < 10%）。

二、多维度可靠性测试：模拟 “贴身佩戴” 环境

可穿戴 PCB 组装的可靠性测试，需模拟 “人体佩戴” 的真实环境（温度、湿度、振动、汗液腐蚀），验证设备在 1-3 年使用寿命内的稳定性，核心测试项目有四类：

1. 温湿度循环测试：模拟 “环境温湿度变化”

测试标准：按 IEC 60068-2-38，温度 - 40℃~85℃，湿度 30%~95%，循环 100 次（1 次循环：升温 2 小时→高温保持 2 小时→降温 2 小时→低温保持 2 小时→湿度循环）；

测试目的：验证 PCB 焊点、元件在温湿度变化下的稳定性，避免 “焊点开裂、元件脱落”；

合格标准：测试后设备功能正常（如蓝牙连接稳定、传感器数据准确），焊点无开裂（X-Ray 检测），导通电阻变化率 < 10%。

2. 汗液腐蚀测试：模拟 “长期贴身佩戴”

测试标准：按 ISO 105-E04，配置人工汗液（含 NaCl 0.9%、乳酸 0.5%，pH 4.5-5.5），将 PCB 浸泡在汗液中，温度 37℃（人体温度），时间 100 小时；

测试目的：验证 PCB 镀层（如镀锡、镀金）、防水涂层的抗腐蚀能力，避免 “线路腐蚀、焊点氧化”；

合格标准：测试后 PCB 无锈蚀，导通电阻变化率 < 15%，设备功能正常。

3. 振动测试：模拟 “日常活动振动”

测试标准：按 IEC 60068-2-6，频率 10-2000Hz，加速度 10m/s²，振动时间 100 小时（X、Y、Z 三个方向各 33 小时）；

测试目的：验证元件贴装、焊点的抗振动能力，避免 “元件脱落、虚焊”；

合格标准：测试后无元件脱落，FCT 测试功能正常，焊点无开裂。

4. 弯曲寿命测试（柔性 PCB）：模拟 “贴合人体弯曲”

测试标准：按 IEC 60068-2-11，弯曲半径 5mm，弯曲角度 ±90°，弯曲速度 30 次 / 分钟，次数 10000 次；

测试目的：验证柔性 PCB 的线路、焊点在长期弯曲下的可靠性，避免 “线路断裂、焊点脱落”；

合格标准：测试后 FPC 线路导通性正常（电阻变化率 < 10%），无线路断裂，元件无脱落。

三、常见可靠性问题与解决措施

1. 问题 1：温湿度循环后焊点开裂

原因：焊点焊膏量不足，或元件与 PCB 热膨胀系数差异大；

解决措施：优化焊膏印刷（确保体积偏差≤±10%），选用 “低银无铅焊膏”（如 Sn96.5Ag3.0Cu0.5，热膨胀系数更接近 PCB），在 BGA 芯片底部铺 “底部填充胶”（如 Henkel Loctite 353ND），增强焊点抗温变能力。

2. 问题 2：汗液测试后线路腐蚀

原因：PCB 无防水涂层，或镀层厚度不足（如镀锡厚度 < 5μm）；

解决措施：涂覆纳米防水涂层（厚度≥8μm），PCB 镀层选用 “镀金”（厚度≥0.1μm）或 “镀镍 + 镀锡”（镍层 5μm，锡层 8μm），增强抗腐蚀性。

3. 问题 3：振动测试后元件脱落

原因：元件贴装压力不足，或焊点焊膏量过少；

解决措施：调整贴装压力（01005 元件 30g，0201 元件 40g），确保元件贴紧焊膏；优化焊膏量（体积偏差 + 5%~+10%），增加焊点强度。

​可穿戴 PCB 组装的质量与可靠性，需通过 “全流程检测 + 多维度测试” 双重保障，每个环节都需贴合 “人体佩戴” 场景，才能确保设备长期稳定工作，提升用户满意度。
