阻抗匹配在射频电路中的特殊要求与实现方案

射频电路作为无线通信、雷达、导航等电子系统的核心组成部分，其工作频率通常在 300kHz~300GHz 之间，对信号的传输质量和能量效率有着极高的要求。阻抗匹配在射频电路中具有更为特殊和严格的要求，不仅需要实现信号源、传输线和负载之间的阻抗匹配，以减少信号反射和能量损耗，还需要考虑射频信号的高频特性、电磁兼容性以及环境因素对阻抗匹配的影响。因此，深入研究射频电路中阻抗匹配的特殊要求，并制定合理的实现方案，对于提高射频电路的性能和可靠性具有重要意义。

射频电路中阻抗匹配的特殊要求首先体现在对匹配精度的高射频电路中阻抗匹配的特殊要求首先体现在对匹配精度的高要求上。与低频或低速电路不同，射频信号的波长较短，传输线的寄生参数（如寄生电感、寄生电容）对阻抗的影响更为显著，微小的阻抗偏差就可能导致严重的信号反射和能量损耗。例如，在工作频率为 24GHz 的射频电路中，波长仅约 12.5mm，传输线的微小长度变化或尺寸偏差都可能引起阻抗的明显波动。因此，射频电路中的阻抗匹配通常要求反射系数小于 -20dB（对应阻抗匹配精度约 ±5%），对于高性能射频电路（如雷达系统中的射频前端），甚至要求反射系数小于 -30dB（对应阻抗匹配精度约 ±1%）。

为了满足高匹配精度要求，在射频电路设计中需要采用高精度的元件和先进的制造工艺。例如，在阻抗匹配网络中，应选用高精度的贴片电阻、电容和电感（如精度为 ±1% 的电阻、±2% 的电容和电感），以确保匹配网络的参数准确性。同时，PCB 制造工艺也需要具备较高的精度，如控制介质层厚度的偏差在 ±5μm 以内，传输线宽度的偏差在 ±10μm 以内，以保证传输线特性阻抗的稳定性。此外，还需要采用高精度的测试仪器（如矢量网络分析仪）对阻抗匹配效果进行精确测量和调试，确保实际阻抗与设计目标的偏差在允许范围内。

其次，射频电路中的阻抗匹配还需要满足宽频带匹配的需求。许多射频电子系统（如无线通信系统、射频测试仪器）需要在较宽的频率范围内工作，因此要求阻抗匹配网络在整个工作频段内都能实现良好的匹配效果，避免因频率变化导致阻抗失配。例如，无线通信系统中的射频接收机需要覆盖多个通信频段（如 GSM 频段 890-960MHz、UMTS 频段 1920-2170MHz、LTE 频段 2300-2690MHz），其前端的阻抗匹配网络需要在这些频段内都能将天线阻抗稳定匹配到接收机的输入阻抗，以确保各个频段的信号都能有效接收。

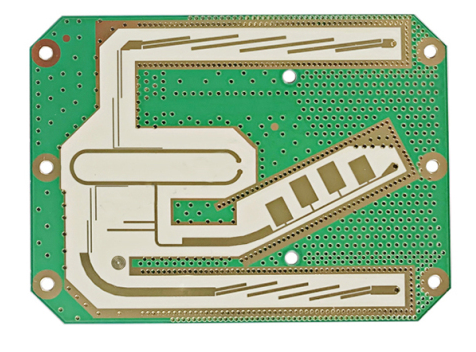

实现宽频带阻抗匹配的常用方法之一是采用多节匹配网络。多节匹配网络由多个基本的 L 型、π 型或 T 型匹配网络级联而成，通过合理设计每一节匹配网络的参数，使整个匹配网络在较宽的频率范围内呈现出良好的阻抗变换特性。例如，在射频功率放大器的输出匹配网络设计中，可采用两节或三节 L 型网络级联，每一节网络针对不同的频率段进行优化，从而实现宽频带的阻抗匹配。此外，还可以采用分布参数匹配网络（如微带线匹配网络、同轴电缆匹配网络），利用分布参数元件在宽频带内的稳定特性，实现宽频带阻抗匹配。例如，微带线匹配网络通过调整微带线的长度和宽度，可在较宽的频率范围内实现阻抗变换，且具有结构简单、易于集成的优点，广泛应用于射频集成电路和微波电路中。

环境因素对射频电路阻抗匹配的影响也是需要重点考虑的问题。射频电子设备可能在不同的环境条件下工作，如温度变化、湿度变化、振动冲击等，这些环境因素可能导致元件参数的变化、传输线特性的改变以及封装结构的变形，从而影响阻抗匹配效果。例如，温度升高可能导致电容的介电常数变化、电感的磁导率变化，使匹配网络的参数发生偏移；湿度增加可能导致 PCB 板材的介电常数变化，影响传输线的特性阻抗；振动冲击可能导致元件焊接点松动或传输线变形，造成阻抗不连续。

​

为了提高射频电路阻抗匹配的环境适应性，需要在设计阶段采取相应的防护措施。在元件选型方面，应选择耐环境性能优良的元件，如高温稳定型电容（如陶瓷电容 X7R、X5R 系列）、耐振动型电感（如屏蔽式功率电感）以及工业级或军用级的集成电路，确保元件在恶劣环境下参数的稳定性。在 PCB 设计方面，可采用耐温、耐湿的 PCB 板材（如 FR-4 板材的改进型、聚酰亚胺板材），并对 PCB 进行表面涂层处理（如喷锡、沉金、涂覆三防漆），以提高其抗环境干扰能力。在结构设计方面，可采用屏蔽外壳、减震支架等结构，减少环境因素对内部电路的影响。此外，还可以在电路中引入温度补偿机制，如通过热敏电阻或温度传感器监测环境温度，根据温度变化对匹配网络的参数进行实时调整，以抵消温度对阻抗匹配的影响。

在实际实现射频电路阻抗匹配时，还需要综合考虑电路的整体性能和成本预算。例如，高精度的元件和先进的制造工艺会增加设计成本，多节匹配网络会增加电路的复杂度和插入损耗，因此需要在匹配精度、带宽、成本和插入损耗之间进行权衡。例如，对于低成本的消费类射频电子设备（如普通无线遥控器），可采用简单的单节 L 型匹配网络，选用中精度的元件，以降低成本；而对于高性能的射频测试仪器（如矢量网络分析仪），则需要采用多节高精度匹配网络，选用高精度元件和先进制造工艺，以确保宽频带内的高匹配精度。
