PCB封装设计对电子元件性能可靠性影响

PCB 封装作为电子元件与 PCB 之间的连接桥梁，其设计质量不仅直接影响电子元件性能的发挥，还对整个电路的可靠性起着至关重要的作用。随着电子设备朝着小型化、高密度、高频率和高功率方向发展，对 PCB 封装的设计要求越来越高。合理的 PCB 封装设计能够确保元件与 PCB 之间的良好连接，减少信号传输损耗和干扰，提高散热性能，从而保障电路的稳定工作；反之，不合理的封装设计可能导致元件失效、电路故障，甚至缩短电子设备的使用寿命。

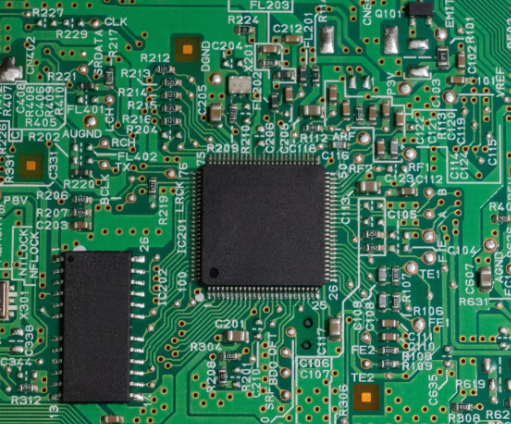

PCB 封装的结构设计是影响电子元件性能的重要因素之一。不同类型的电子元件（如电阻、电容、电感、集成电路等）需要采用不同结构的封装形式，以适应其电气特性、机械特性和热特性要求。例如，对于高频集成电路（如射频芯片），其封装结构应尽量减小寄生电感和寄生电容，以减少对高频信号的影响。常见的高频封装形式有陶瓷无引线芯片载体（CLCC）、塑料无引线芯片载体（PLCC）以及球栅阵列（BGA）封装等。以 BGA 封装为例，其采用球形焊点阵列作为连接方式，相比传统的引脚插入式封装（如 DIP 封装），具有引脚间距小、寄生参数小、信号传输速率高的优点，能够满足高频集成电路的性能需求。在 BGA 封装设计中，焊点的大小、间距以及排列方式需要根据芯片的引脚数量、工作频率和电流大小进行精确设计，以确保信号传输的完整性和可靠性。

PCB 封装的尺寸精度也对电子元件性能和电路可靠性有着重要影响。封装尺寸的偏差可能导致元件与 PCB 之间的焊接不良，如虚焊、假焊等，从而影响电气连接的可靠性。同时，尺寸精度不足还可能导致元件在安装过程中出现定位偏差，影响电路的布局密度和信号传输路径。例如，在表面贴装技术（SMT）中，元件的封装尺寸（如长度、宽度、高度、引脚间距等）需要与 PCB 上的焊盘尺寸精确匹配，否则会导致焊接缺陷。为了保证封装尺寸精度，在封装制造过程中需要采用高精度的模具和加工设备，并进行严格的尺寸检测。此外，在 PCB 设计阶段，工程师也需要根据元件封装的尺寸参数，精确设计焊盘的尺寸和位置，以确保元件能够准确、可靠地安装在 PCB 上。

散热性能是 PCB 封装设计中不可忽视的重要指标，尤其是对于高功率电子元件（如功率放大器、电源管理芯片等）。这些元件在工作过程中会产生大量的热量，如果热量不能及时有效地散发出去，会导致元件温度升高，性能下降，甚至烧毁。PCB 封装的散热性能主要取决于封装材料的热导率、封装结构的散热路径以及与 PCB 的热连接方式。例如，金属外壳封装（如 TO 封装）具有较高的热导率，能够将元件产生的热量通过外壳快速散发到空气中；而塑料封装（如 SOP 封装、QFP 封装）的热导率较低，为了提高散热性能，通常会在封装内部设置散热片或采用热增强型塑料材料。此外，在 PCB 设计中，还可以通过增加散热过孔、扩大散热焊盘面积、采用导热垫等方式，改善封装与 PCB 之间的热传导，提高整体散热效果。例如，在功率芯片的 PCB 封装设计中，可在芯片下方的 PCB 上设置多个散热过孔，将芯片产生的热量传导到 PCB 的另一面，再通过散热片或风扇将热量散发出去。

PCB 封装的电气性能设计直接关系到信号的传输质量和电路的电磁兼容性（EMC）。在封装设计中，需要考虑引脚的排列方式、引线的长度和宽度、寄生参数（如寄生电阻、电感、电容）等因素，以减少信号传输损耗和干扰。例如，对于高速数字信号，应尽量缩短封装引线的长度，减少寄生电感和电容，以提高信号传输速率和完整性；对于差分信号，应保证两根差分引线的长度一致、间距均匀，以减少共模噪声。同时，在封装引脚排列设计中，应将模拟信号引脚、数字信号引脚和电源引脚分开布置，避免不同类型信号之间的相互干扰。例如，在混合信号集成电路的封装设计中，可将模拟部分的引脚集中布置在一侧，数字部分的引脚集中布置在另一侧，电源引脚和接地引脚布置在周围，以形成良好的电磁屏蔽效果。

此外，PCB 封装的机械可靠性也是设计中需要重点考虑的因素。电子设备在运输、安装和使用过程中可能会受到振动、冲击、温度变化等外界环境因素的影响，封装结构需要具备足够的机械强度和稳定性，以防止引脚断裂、封装开裂等故障。例如，在汽车电子设备中，电子元件需要承受较大的振动和温度波动（-40℃~125℃），其 PCB 封装应采用耐振动、耐高温的材料和结构设计，如采用金属框架增强封装强度，选用耐高温的塑料或陶瓷材料。同时，封装与 PCB 之间的焊接点也需要具备良好的机械强度和耐疲劳性能，以确保在长期使用过程中不会出现焊接失效。

​

PCB 封装设计是电子设备设计中的关键环节，它对电子元件性能的发挥和电路可靠性的保障起着决定性作用。电子工程师在进行 PCB 封装设计时，需要综合考虑结构、尺寸、散热、电气和机械等多方面因素，结合具体的元件特性和电路需求，设计出高质量的封装方案，以满足现代电子设备不断发展的需求。
