选择焊接可靠性关键-OSP膜厚对应实验

工程师常面临这样的困惑：0.2μm 的 OSP 膜能承受几次回流焊？0.4μm 的厚膜是否适合需要 3 次返修的板卡？为解答这些问题，我们设计了一组对比实验，选取苯并咪唑与烷基苯并咪唑两种主流 OSP，分别设置 3 种膜厚梯度，在标准无铅回流焊曲线下进行多次循环测试，通过焊接性能、膜层残留等指标，揭示 OSP 膜厚与回流次数的对应规律。

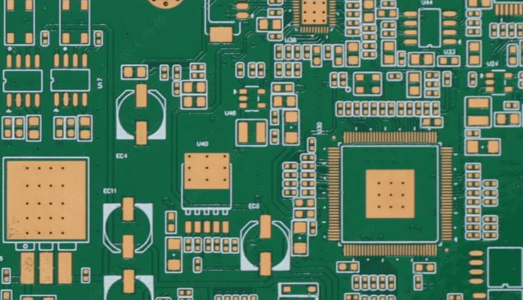

一、实验方案设计：贴近量产的变量控制

1. 实验样本准备

选取同一批次的 FR-4 刚性 PCB（100mm×100mm），铜箔厚度 1oz，焊盘设计为 0.5mm 圆形焊盘（模拟消费电子常用规格）。分别采用苯并咪唑型 OSP（A 组）与十二烷基苯并咪唑型 OSP（B 组），通过调整涂覆速度与浸涂时间，控制每组样本的膜厚为 3 个梯度：

• 薄型：0.1-0.15μm（常规消费电子规格）

• 中型：0.2-0.25μm（通用型规格）

• 厚型：0.35-0.4μm（高可靠性场景规格）

每组每个膜厚梯度准备 10 片样本，共 60 片实验板，膜厚通过椭圆偏振仪精准测量，误差控制在 ±0.02μm。

2. 回流焊参数设定

采用无铅回流焊曲线（峰值温度 245℃，保温时间 60s，升温速率 3℃/s），这是汽车电子、消费电子的主流焊接参数。回流次数设置为 1 次（首次焊接）、2 次（返修 1 次）、3 次（返修 2 次）、4 次（极限返修），每次回流后自然冷却至室温（25℃），再进行下一次循环。

3. 检测指标与方法

重点关注 3 个核心指标，对应不同回流次数后的性能变化：

• 焊接润湿性：通过接触角测量仪测试焊锡（SAC305）与焊盘的接触角，≤45° 为合格，越小润湿性越好；

• 膜层残留率：采用 X 射线光电子能谱（XPS）分析焊盘表面 OSP 残留量，残留率 =（回流后有机碳含量 / 初始有机碳含量）×100%；

• 铜面氧化率：通过光学显微镜观察焊盘表面氧化点数量，氧化率 =（氧化点面积 / 焊盘总面积）×100%，≤5% 为合格。

二、实验结果分析：膜厚与回流次数的 “耐受阈值”

1. 焊接润湿性：厚膜的 “双刃剑效应”

首次回流后（1 次），两组样本的接触角均表现优异：A 组薄型膜接触角平均 28°，中型 30°，厚型 32°；B 组对应为 26°、29°、31°，均远低于 45° 合格线。但随着回流次数增加，差异逐渐显现：

• 2 次回流后：A 组薄型膜接触角升至 35°，厚型仍保持 34°；B 组薄型 33°，厚型 32°，厚膜因残留较多未完全分解的 OSP，润湿性略优于薄型；

• 3 次回流后：A 组薄型膜接触角突破 42°（接近合格上限），厚型 38°；B 组薄型 39°，厚型 35°，烷基苯并咪唑的热分解更彻底，润湿性衰减更慢；

• 4 次回流后：A 组薄型膜接触角达 51°（不合格），厚型 45°（临界合格）；B 组薄型 46°（临界），厚型 40°（合格）。

可见，厚膜 OSP 在多次回流后，因初始膜层更厚，即使部分分解，仍能维持一定润湿性，而薄型膜在 3 次回流后就接近失效阈值。

2. 膜层残留率：薄型膜的 “快速清零” 优势

首次回流后，所有样本的膜层残留率均≤8%，符合焊接要求（残留率≤10%）。但随着回流次数增加，残留率变化呈现 “厚膜慢降，薄膜快降” 的特点：

• 2 次回流后：A 组薄型膜残留率降至 3%，厚型仍有 6%；B 组薄型 2%，厚型 5%，这是因为厚膜 OSP 分子数量更多，需更多次高温才能完全分解；

• 3 次回流后：A 组薄型膜残留率几乎为 0（≤0.5%），厚型 4%；B 组薄型 0.3%，厚型 3%；

• 4 次回流后：两组薄型膜均无残留，厚型 A 组 3%，B 组 2%。

值得注意的是，残留率并非越低越好 —— 完全无残留的薄型膜，在 3 次回流后铜面失去保护，氧化风险显著增加，这也是其润湿性快速衰减的核心原因。

3. 铜面氧化率：厚膜的 “长效保护” 价值

铜面氧化率与膜层残留率呈负相关，残留率过低时，铜面暴露在空气中，氧化速度加快：

• 1-2 次回流后：所有样本氧化率均≤2%，无明显差异；

• 3 次回流后：A 组薄型膜氧化率升至 8%（不合格），厚型仅 4%（合格）；B 组薄型 6%（临界），厚型 3%（合格），烷基苯并咪唑的疏水结构能减少氧化；

• 4 次回流后：A 组薄型膜氧化率达 15%，厚型 7%（临界）；B 组薄型 9%（不合格），厚型 5%（合格）。

4. 两组 OSP 的性能差异：烷基苯并咪唑更耐回流

相同膜厚与回流次数下，B 组（烷基苯并咪唑）的综合性能优于 A 组（苯并咪唑）：

• 4 次回流后，B 组厚型膜接触角 40°（合格），氧化率 5%（合格），而 A 组厚型对应为 45°（临界）、7%（临界）；

• 3 次回流后，B 组薄型膜仍能维持 46° 接触角（接近合格），A 组薄型已达 51°（不合格）。

这得益于烷基苯并咪唑的分子结构 —— 长链烷基能延缓热分解速度，同时增强与铜面的结合力，减少多次高温后的膜层脱落。

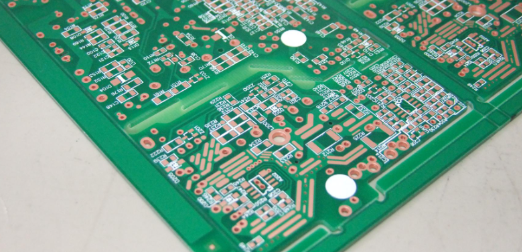

​三、实验结论与工程建议：按 “回流需求” 选膜厚

1. 不同回流次数的膜厚选型指南

基于实验结果，可根据 PCB 的预期回流次数（含返修），确定 OSP 膜厚：

• 仅 1 次回流（无返修）：薄型膜（0.1-0.15μm）足够，成本低且润湿性好，适合路由器、普通电源板等一次性焊接产品；

• 2-3 次回流（1-2 次返修）：中型膜（0.2-0.25μm）最优，A 组与 B 组均能保持合格性能，适合智能手机、笔记本电脑等可能需要返修的消费电子；

• 3-4 次回流（高可靠性返修）：必须选厚型膜（0.35-0.4μm），且优先选 B 组（烷基苯并咪唑），适合汽车电子、工业控制板等对返修次数要求高的产品。

2. 关键注意事项

• 厚膜 OSP 需匹配足够的焊接峰值温度（≥240℃），否则残留率过高可能导致虚焊；

• 即使选厚膜，回流次数也不建议超过 4 次，4 次后即使性能合格，铜面也已出现轻微氧化，长期可靠性会下降；

• 柔性 PCB（FPC）建议选 B 组中型膜，兼顾柔韧性与耐回流性，避免厚膜导致的弯折开裂。本次实验通过量化数据，明确了 OSP 膜厚与回流次数的对应关系 —— 不存在 “万能膜厚”，只有 “适配场景的膜厚”。未来可进一步探索极端温变（-40℃-125℃）下膜厚与回流次数的协同作用，为更严苛的航空航天、军工场景提供数据支撑。
