ENIG在高端HDI板上微盲孔填平能力如何？

在当今电子产品持续向小型化、高性能化迈进的浪潮中，高端 HDI（高密度互连）板凭借其卓越的布线密度与信号传输性能，成为了众多前沿科技产品的 “幕后功臣”。从 5G 通信设备到高性能计算芯片，从高端医疗影像设备到精密航空电子系统，HDI 板无处不在，支撑着这些先进设备的高效运行。而在 HDI 板的制造工艺里，化学镀镍浸金（ENIG）表面处理工艺因具备出色的平整度、优良的可焊性以及可靠的抗腐蚀性，备受工程师们的青睐。但在高端 HDI 板中，微盲孔的存在是其实现高密度布线的关键，那么 ENIG 工艺在微盲孔填平方面表现如何呢？这正是本文要探讨的重点。

高端 HDI 板与微盲孔：科技进步的 “隐形翅膀”

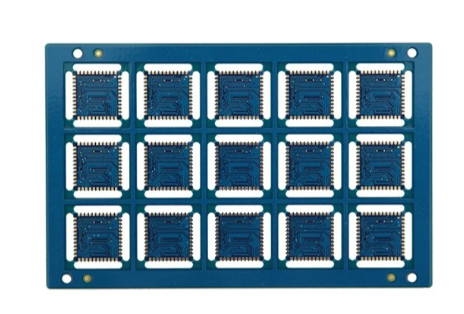

高端 HDI 板采用先进的积层法制造，通过精细的线路布局与微小孔径的过孔，实现了比传统 PCB 板更高密度的电路互连。在高端 HDI 板中，微盲孔是指那些连接外层与内层电路，但不穿透整个电路板的微小孔道，其直径通常小于 0.15mm（6mil），甚至在一些顶尖工艺中可达到 0.05mm（2mil）以下。这些微盲孔就如同细密的 “神经脉络”，让电路板各层之间的信号得以高效、精准地传输，极大提升了电子产品的性能，还为其轻薄化发展奠定了基础。

ENIG 工艺：PCB 表面处理的 “多面手”

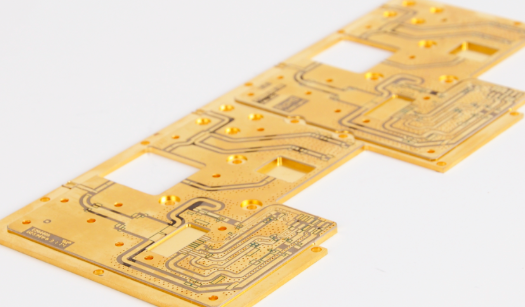

ENIG 工艺是在 PCB 的铜表面，先借助化学反应镀上一层镍磷合金，厚度一般控制在 3 - 6μm。这层镍磷合金不仅拥有良好的耐腐蚀性，能像忠诚的卫士一般，为内部的铜层阻挡外界的侵蚀，而且具备不错的可焊性。紧接着，在镍层表面浸镀一层厚度约为 0.05 - 0.15μm 的薄金层。金层有着极低的电阻率，仅为 2.44μΩ・cm，能够为信号传输开辟一条高速通道，让信号快速、稳定地穿梭其中，同时其优异的可焊性，也为后续元件的焊接工作提供了极大便利。此外，金层还能显著提升 PCB 表面的抗氧化能力，延长 PCB 的使用寿命，使其在复杂环境中也能保持良好性能。

ENIG 在微盲孔填平中的挑战

溶液扩散难题

在微盲孔进行 ENIG 处理时，镀液需要顺畅地流入孔径极小的微盲孔内部，并均匀覆盖孔壁，才能实现良好的填平效果。然而，微盲孔的狭小空间会严重阻碍镀液的扩散。当镀液进入微盲孔后，内部的空气难以快速排出，形成气阻，阻挡镀液进一步深入，导致微盲孔底部和侧壁难以获得足够的镀液，出现镀覆不均匀甚至漏镀的情况。尤其是对于深度较大的微盲孔，这种现象更为明显。

沉积速率差异

在微盲孔的孔口与孔内，ENIG 镀液的沉积速率并不一致。由于孔口处镀液更新迅速，与镀液接触更为充分，镍和金的沉积速率相对较快。而在微盲孔内部，镀液的交换速度较慢，反应物质的补充不及时，沉积速率明显低于孔口。这就导致在 ENIG 处理过程中，微盲孔孔口部位的镀层会先快速生长，逐渐形成 “瓶颈”，进一步阻碍镀液向孔内深入，最终使得微盲孔难以被均匀、完整地填平，影响后续的电气连接性能与可靠性。

表面张力影响

镀液自身的表面张力也是影响微盲孔填平的重要因素。在微盲孔这种微小尺度下，表面张力的作用愈发显著。当镀液接触到微盲孔壁时，表面张力可能会使镀液在孔壁上形成不连续的液膜，无法均匀覆盖整个孔壁。而且，在微盲孔底部，表面张力可能导致镀液难以完全填充，形成空洞或缝隙。这些缺陷会降低微盲孔的电气连接性能，增加信号传输的阻抗，甚至可能引发短路等严重问题。

提升 ENIG 微盲孔填平能力的策略

优化镀液配方

研发人员通过在镀液中添加特殊的润湿剂和加速剂，降低镀液的表面张力，增强镀液在微盲孔内的润湿性和流动性，使镀液能够更顺畅地进入微盲孔并均匀分布。同时，合理调整镀液中镍盐、金盐以及各种添加剂的浓度比例，精确控制镍和金的沉积速率，尽量减小孔口与孔内沉积速率的差异，促进微盲孔内镀层的均匀生长。例如，在一些先进的镀液配方中，通过引入特定的螯合剂，能够有效稳定镀液中的金属离子，提高镀液在微盲孔内的稳定性和一致性，显著改善填平效果。

改进工艺参数

对 ENIG 工艺的温度、pH 值、电流密度等参数进行精准调控。适当提高镀液温度，可以加快镀液中离子的扩散速度，降低镀液的粘度，使其更容易进入微盲孔。但温度过高又可能导致镀液分解，影响镀层质量，所以需要精确控制在一个合适的范围，一般在 80 - 90℃之间。同时，将镀液的 pH 值稳定在 4.5 - 5.5，有助于维持镀液中各种化学反应的平衡，促进镍和金的均匀沉积。此外，采用脉冲电流代替直流电流进行电镀，通过周期性地改变电流的大小和方向，可以有效改善镀液在微盲孔内的分布，减少孔口镀层的过快生长，提高微盲孔的填平效果。

预处理与后处理协同

在进行 ENIG 处理前，对微盲孔进行特殊的预处理。例如，采用等离子清洗技术，去除微盲孔表面的污染物和氧化物，增加表面活性，提高镀液与孔壁的亲和力，让镀液能够更好地附着和扩散。在 ENIG 处理完成后，对微盲孔进行后处理，如采用热固化或化学退火等方式，对镀层进行进一步的优化。热固化可以使镀层结构更加致密，提高镀层的硬度和附着力，减少镀层内部的应力和缺陷。化学退火则可以通过特定的化学反应，改善镀层的微观结构，增强微盲孔的电气性能和可靠性。

填平效果的检测与评估

切片分析

这是一种直观且常用的检测方法。将经过 ENIG 处理的 HDI 板制作成薄片，通过高精度的显微镜对微盲孔的截面进行观察。可以清晰地看到微盲孔内镀层的填充情况，包括镀层的厚度是否均匀、有无空洞或缝隙、孔口与孔内镀层的结合是否紧密等。根据切片分析的结果，能够精确测量微盲孔内不同位置镀层的厚度，评估填平效果是否符合设计要求。例如，在高端智能手机的 HDI 主板生产中，要求微盲孔内镀层厚度偏差不超过 ±0.5μm，通过切片分析能够准确判断是否达标。

电气性能测试

通过专门的电气测试设备，对微盲孔进行电阻、电容、电感等电气参数的测量。如果微盲孔填平效果良好，镀层均匀且无缺陷，其电气性能应符合理论设计值，电阻值稳定且在合理范围内，电容和电感的变化也极小。一旦微盲孔内存在空洞、缝隙或镀层不均匀等问题，会导致电阻增大、信号传输延迟，甚至出现信号失真等情况。例如，在 5G 通信基站的 HDI 板测试中，要求微盲孔的电阻值小于 10mΩ，通过电气性能测试可以快速筛选出不合格的产品，确保 HDI 板在高频高速信号传输下的稳定性和可靠性。

​尽管 ENIG 工艺在高端 HDI 板的微盲孔填平方面面临诸多挑战，但通过不断优化镀液配方、改进工艺参数以及完善检测评估手段，其填平能力正逐步提升。在未来，随着科技的持续进步与工艺的深度创新，ENIG 工艺有望在高端 HDI 板制造中，为微盲孔的高质量填平提供更可靠、更高效的解决方案，推动电子产品向更高性能、更小尺寸的方向不断迈进。
