信号放大中的有源元件设计技术和最佳实践

信号放大是现代电子产品的基石，可实现从音频系统到无线通信的一切。此过程的核心是晶体管和运算放大器 （运算放大器） 等有源元件，它们增强微弱信号以获得更好的性能。在本综合指南中，我们将探讨有源元件在信号放大中的作用，深入探讨晶体管放大器设计、运算放大器电路、有源元件信号增强和低噪声放大器设计的设计技术和最佳实践。

了解信号放大中的有源元件

有源元件是可以通过向电路注入能量来放大信号的电子元件，这与电阻器或电容器等仅存储或耗散能量的无源元件不同。在信号放大中，晶体管和运算放大器等有源元件对于增加微弱信号的幅度而不产生明显失真至关重要。这些组件广泛用于音频设备、射频 （RF） 系统和传感器接口等应用。

在处理需要驱动较大负载或长距离传输的低功率信号时，信号放大至关重要。通过使用有源组件，您可以确保信号保持强劲和清晰。在下面的部分中，我们将详细介绍关键的设计技术和最佳实践，以在您的项目中实现最佳结果。

什么是有源元件，为什么它们很重要？

有源元件包括晶体管（BJT 和 FET）等器件和运算放大器等集成电路。这些元件需要外部电源才能运行，并且可以控制或放大电信号。与只能降低信号强度的无源元件不同，有源元件会为系统增加能量，使其成为使用有源元件进行信号增强的理想选择。

例如，在晶体管放大器设计中，较小的输入信号可以控制较大的输出电流，从而有效地放大信号。同样，运算放大器电路提供高增益和灵活性，使工程师能够使用最少的组件设计复杂的系统。了解这些组件的工作原理是掌握放大设计的第一步。

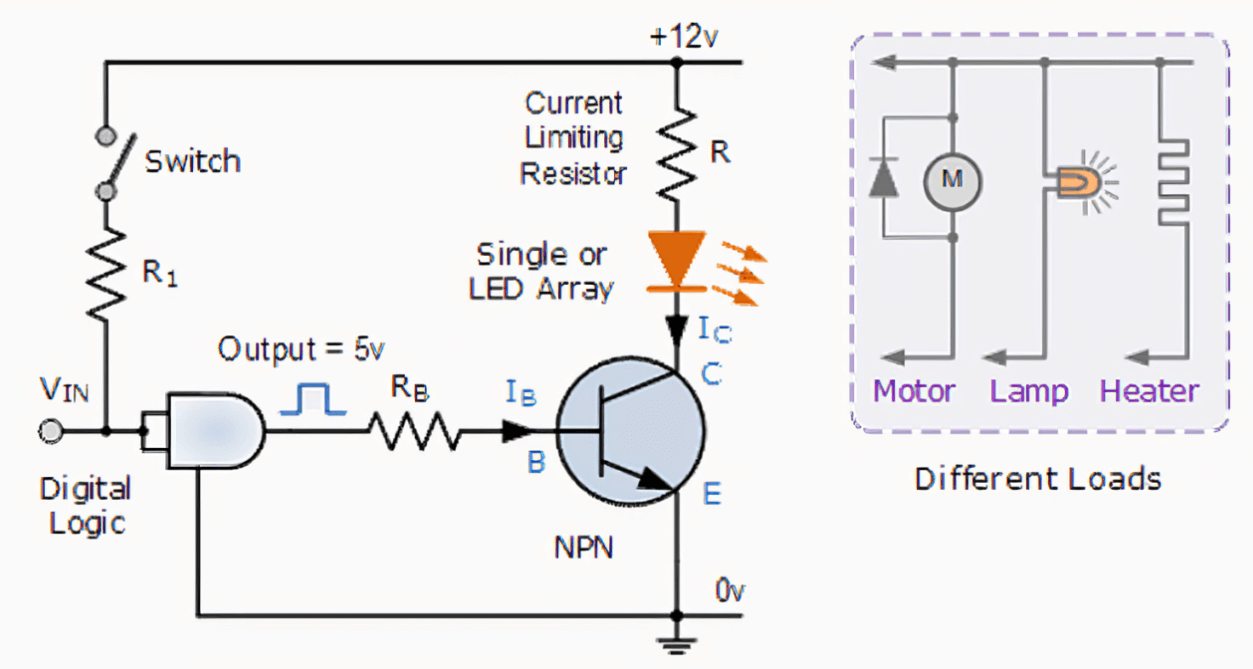

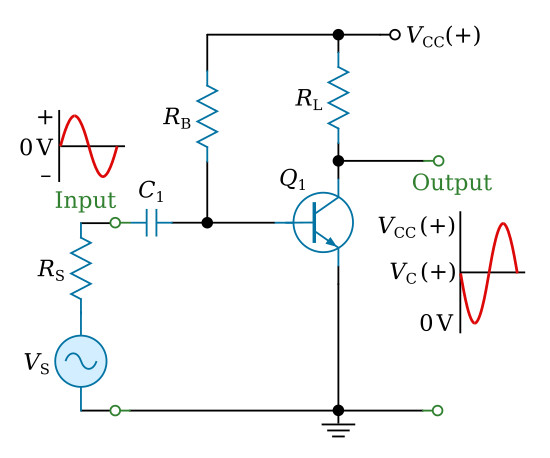

晶体管放大器设计的关键设计技术

晶体管放大器是信号增强的基础，提供了一种简单而有效的方法来增加信号强度。以下是晶体管放大器设计中需要考虑的一些基本设计技术：

• 稳定性偏置：适当的偏置可确保晶体管在有源区域工作，在那里它可以线性放大信号。对于共发射极 NPN 晶体管放大器，典型的偏置设置可能使用具有 10 kΩ 和 2.2 kΩ 电阻器的分压器，假设电源为 12V，将基极电压设置为约 1.2V。

• 增益控制：晶体管放大器的增益取决于负载电阻和晶体管的电流增益 （β）。例如，负载电阻为 1 kΩ，β为 100，您可以使用公式 Av = -Rc/Re 计算电压增益，其中 Rc 是集电极电阻，Re 是发射极电阻。

• 频率响应：使用耦合电容器（例如 10 μF）阻断直流电，同时允许交流信号通过，确保放大器在所需的频率范围内工作，例如音频应用的 20 Hz 至 20 kHz。

通过仔细选择组件值和配置，您可以定制晶体管放大器以满足特定需求，无论是音频还是射频应用。

掌握运算放大器电路以实现多功能信号增强

运算放大器或运算放大器是用途极其广泛的有源元件，用于各种信号处理任务。运算放大器电路可以针对各种放大需求进行配置，从简单的电压跟随器到复杂的滤波器。以下是设计有效运算放大器电路的一些最佳实践：

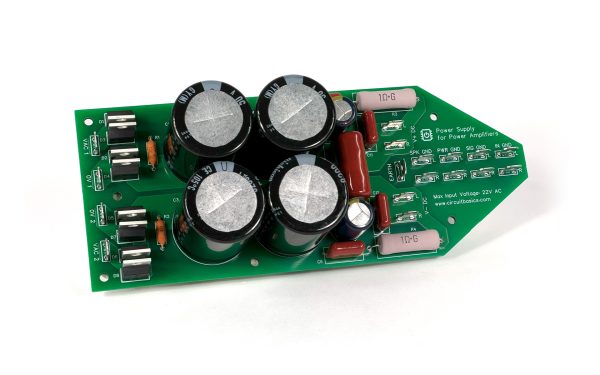

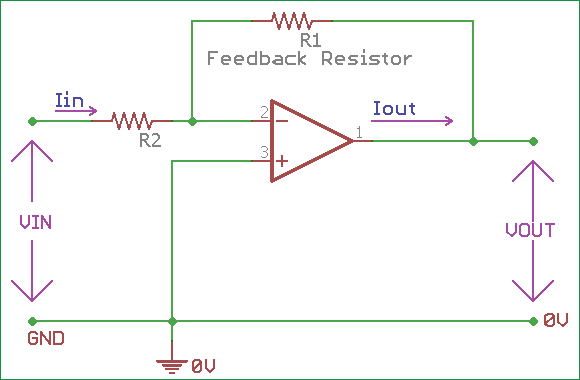

• 反相放大器配置：在反相运算放大器电路中，增益由反馈电阻 （Rf） 与输入电阻 （Rin） 的比值决定，由 Av = -Rf/Rin 给出。对于增益为10，您可以选择Rf = 10 kΩ和Rin = 1 kΩ。

• 同相放大器：对于不需要相位反转的应用，请使用增益为 1 + （Rf/Rin） 的同相配置。此设置非常适合以最小失真缓冲信号。

• 电源注意事项：确保运算放大器在其指定的电压范围内运行（例如，许多标准运算放大器为 ±15V），以避免削波或损坏。在电源引脚附近去耦电容器（例如，0.1 μF）可以降低噪声。

运算放大器因其高输入阻抗和低输出阻抗而特别有用，非常适合与传感器或其他低功耗信号源连接。

使用有源元件进行信号增强：实用技巧

使用有源元件进行信号增强是电子设计中的一项关键技能。无论是使用晶体管还是运算放大器，目标都是在不引入噪声或失真的情况下增加信号强度。以下是实现有效信号增强的一些实用技巧：

• 匹配阻抗：确保放大器的输入和输出阻抗与源和负载匹配，以实现最大功率传输。例如，在射频系统中，50 欧姆阻抗匹配通常是标准配置。

• 使用反馈网络：运算放大器电路或晶体管设计中的负反馈可以稳定增益并减少失真。运算放大器电路中 5 kΩ 的反馈电阻有助于保持一致的性能。

• 避免过载：确保有源元件的驱动不会超出其极限。例如，检查晶体管的最大集电极电流（小信号类型通常约为 100 mA）以防止过热。

通过遵循这些提示，您可以创建强大的设计，为各种应用提供干净、放大的信号。

低噪声放大器设计：最大限度地减少干扰

低噪声放大器 （LNA） 设计对于信号完整性至关重要的应用至关重要，例如射频通信或医疗设备。LNA 旨在放大微弱信号，同时增加最小的噪声。以下是低噪声放大器设计的一些最佳实践：

• 选择低噪声元件：选择具有低噪声系数的晶体管或运算放大器。例如，某些场效应晶体管 （FET） 在 0.5 GHz 时的噪声系数低至 1 dB，非常适合射频应用。

• 优化偏置：在将噪声降至最低的偏置点作有源元件。对于 BJT，这可能意味着将集电极电流设置为 1 mA 以平衡增益和噪声性能。

• 屏蔽和布局：使用适当的 PCB 布局技术，例如接地层和短走线长度，以减少电磁干扰。将敏感组件放置在远离大电流路径的地方。

• 带宽考虑：将 LNA 设计为在特定带宽内工作，以避免放大不需要的噪声。例如，用于 2.4 GHz Wi-Fi 信号的窄带 LNA 可能会使用带有电感器和电容器的调谐电路来滤除不相关的频率。

有效的 LNA 设计可确保微弱信号净地放大，这对于高灵敏度应用至关重要。

设计有源元件放大电路的最佳实践

最后，让我们总结一些适用于使用有源元件的所有类型放大电路的总体最佳实践：

• 从仿真开始：在构建原型之前，使用电路仿真软件测试您的设计。这有助于及早发现偏置不当或噪声过大等问题。

• 组件选择：根据应用的具体要求选择组件。对于高频设计，确保晶体管具有足够的转换频率 （fT），对于射频，通常在 300 MHz 或更高的范围内。

• 热管理：有源元件在运行过程中会产生热量。确保散热器适当散热或 PCB 上有足够的间距，特别是对于电流可能超过 1A 的功率放大器。

• 测试和迭代：分阶段构建和测试电路，测量增益、噪声系数和失真等关键参数。使用示波器验证每个阶段的信号完整性。

通过坚持这些实践，您可以根据您的需求创建可靠、高效的放大电路。

常见挑战以及如何克服它们

设计放大电路并非没有挑战。以下是一些常见问题和解决方案：

• 信号失真：这通常是由于偏置不当或过载造成的。仔细检查偏置点并确保输入信号在放大器的线性范围内。对于运算放大器，确保压摆率（例如，基本型号为 0.5 V/μs）与信号速度相匹配。

• 噪音问题：外部噪声会降低性能。使用屏蔽、适当的接地和低噪声组件来最大程度地减少干扰。

• 电源噪声：来自电源的纹波或噪声会影响放大。在有源元件附近添加旁路电容器（例如，并联 10 μF 和 0.1 μF），以滤除不需要的噪声。

在设计阶段解决这些挑战可以节省时间并提高电路的最终性能。

使用有源元件构建更好的放大器

晶体管和运算放大器等有源元件在信号放大中是不可或缺的，为各种应用提供了增强微弱信号的强大方法。通过掌握晶体管放大器设计、运算放大器电路、有源元件信号增强和低噪声放大器设计，您可以创建既高效又可靠的电路。专注于正确的偏置、阻抗匹配、降噪和彻底的测试，以确保最佳性能。
