在 PCB 制造中，开窗尺寸的精度直接决定焊接可靠性与电气性能 —— 开窗偏小会导致焊盘暴露不足（虚焊率上升 6%），偏大则可能引发相邻焊盘桥连（短路率增加 4%），尤其在 0.1mm 以下的微缩开窗场景，传统菲林曝光的尺寸偏差（±10μm）已无法满足高密度 PCB 需求。激光直接成像（LDI）凭借 “数字驱动 + 高频激光扫描” 特性，将开窗尺寸偏差控制在 ±3μm 以内，边缘粗糙度（Ra）降至 0.3μm 以下，同时实现批量生产中尺寸一致性（CPK＞1.67）的突破。

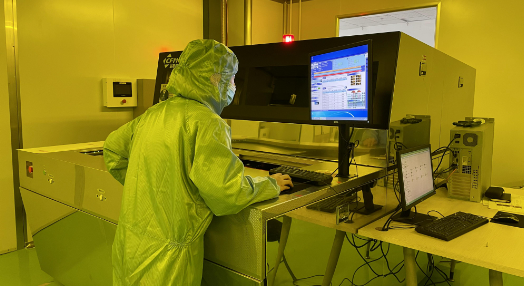

一、LDI 实现开窗尺寸精准控制的技术原理

LDI 通过 “数字文件→激光扫描→感光成像” 的直连模式，消除传统菲林曝光的多重误差源，其核心技术逻辑围绕 “高精度定位” 与 “可控能量输出” 展开：

1. 数字驱动：跳过菲林的误差传递

传统菲林曝光需经历 “设计文件→菲林制作→菲林对位→曝光” 流程，菲林的伸缩（温湿度变化导致 ±5μm 变形）、对位偏差（人工或机械对位误差 ±8μm）会直接传递至开窗尺寸。而 LDI 直接读取 PCB 设计的 Gerber 文件，通过计算机控制激光束在感光阻焊层上扫描成像，文件到成像的误差仅源于设备本身（±2μm），比传统工艺减少 70% 的误差环节。某 PCB 批量厂家的对比测试显示，相同 0.2mm 开窗设计，LDI 的实际尺寸偏差（±2.5μm）仅为菲林曝光（±9μm）的 1/4。

2. 高频激光：微缩开窗的精度保障

LDI 采用 355nm 紫外激光（波长短、聚焦性强），聚焦光斑直径可压缩至 10-20μm，配合 1000dpi 以上的扫描分辨率，能精准刻画微小开窗轮廓。对于 0.1mm×0.1mm 的方形开窗，LDI 可通过逐点扫描形成连续边缘，避免菲林曝光的 “边缘模糊”（因光衍射导致边缘过渡区达 15μm）。实验数据表明，355nm 激光的光衍射效应比传统 405nm 激光弱 30%，0.1mm 开窗的边缘清晰度提升 50%，尺寸实测值与设计值偏差＜±3μm。

3. 动态校正：批量生产的一致性关键

LDI 配备视觉定位系统（含 2-4 个 CCD 相机），在曝光前自动识别 PCB 上的 Mark 点（定位精度 ±1μm），实时计算基板的伸缩、偏移量，并通过算法调整激光扫描路径。例如，PCB 因热胀冷缩出现 0.5‰的伸缩时，LDI 可同步拉伸或压缩扫描图形，确保开窗尺寸与设计值匹配。某 HDI 生产线数据显示，启用动态校正后，批次内开窗尺寸的标准差从 8μm 降至 2μm，一致性（CPK）从 1.3 提升至 1.8。

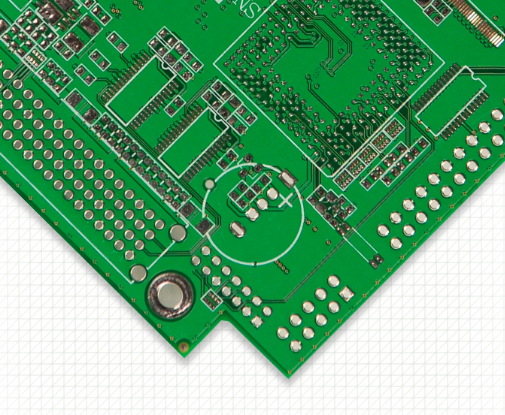

二、LDI 开窗尺寸控制的关键参数优化

LDI 的开窗尺寸精度需通过激光能量、扫描速度、聚焦深度的协同优化实现，不同开窗规格需匹配差异化参数组合：

1. 激光能量密度：边缘精度的核心调控

激光能量密度直接影响阻焊层的感光固化效果 —— 能量过低（＜100mJ/cm²）会导致显影后开窗边缘残留阻焊层（尺寸偏小 5-8μm）；能量过高（＞200mJ/cm²）则会引发过度曝光，使开窗边缘 “扩孔”（尺寸偏大 3-5μm）。针对不同阻焊油墨类型，需通过实验确定最佳能量：

溶剂型阻焊油墨：适配 120-150mJ/cm² 能量，0.2mm 开窗尺寸偏差可控制在 ±2μm；

水性阻焊油墨：因感光灵敏度更高，能量需降至 100-120mJ/cm²，避免边缘过度固化。

某 PCB 厂通过能量梯度实验，将 0.15mm 开窗的尺寸误差从 ±5μm 降至 ±2μm，良率提升 25%。

2. 扫描速度与路径：效率与精度的平衡

扫描速度需与激光频率匹配，确保单位长度内的激光点数足够（≥50 点 /mm），避免开窗边缘出现 “锯齿状” 缺陷。对于 0.1mm 微小开窗，扫描速度应控制在 50-80mm/s，配合 20kHz 激光频率，单条边缘的扫描点数达 200 个，边缘粗糙度（Ra）＜0.3μm；若速度过快（＞100mm/s），点数减少至 100 个以下，Ra 会升至 0.8μm 以上，影响焊接润湿性。

扫描路径采用 “螺旋线 + 轮廓修正” 模式：先以螺旋线填充开窗区域，再沿轮廓线补扫 2-3 圈，消除中心与边缘的能量差异。某 IC 载板的 0.08mm 圆形开窗测试显示，这种路径设计使开窗的圆度误差（＜0.005mm）比单向扫描（0.015mm）降低 67%。

3. 聚焦深度：厚板与薄板的适配

PCB 厚度不同会导致阻焊层表面与 LDI 聚焦面的距离差异，需动态调整聚焦深度：
