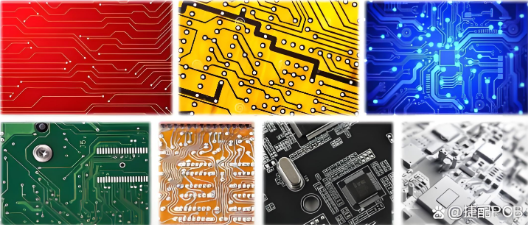

PCB 生产中，阻焊颜色的选择常被视为 “颜值问题”—— 客户想要红色的炫酷、绿色的经典，或是黑色的高端。但很少有人意识到，从绿色切换到其他颜色，不仅是外观的改变，更会悄悄拉大塞油工艺的 “成本口子”。那些因颜色变化导致的工艺窗口收窄、良率波动、调试耗时，最终都会转化为看不见的隐性成本。

一、工艺窗口收窄：颜色背后的 “参数博弈”

塞油工艺的核心是让阻焊油墨均匀填充过孔，而油墨的流动性、固化速度与颜色添加剂密切相关，这直接决定了工艺窗口的宽窄。

绿色作为行业默认的 “基准色”，其颜料（通常是铬绿）对油墨流动性影响最小 —— 在 60-80℃的温度区间内，油墨黏度能稳定在 2000-3000cP，适合大多数塞孔设备。工艺窗口宽意味着参数稍有波动（如温度 ±5℃、压力 ±0.05MPa），仍能保证填充质量，不良率可控制在 3% 以内。

但换成红色或蓝色，情况就变了。红色颜料（氧化铁红）会增加油墨的触变性，温度稍低（＜65℃）就会黏度过高（＞4000cP），导致过孔填充不饱满；温度稍高（＞75℃）又会突然变稀（＜1500cP），出现溢油。其工艺窗口仅为 65-75℃，比绿色窄了近一半。某工厂的记录显示，切换到红色阻焊后，塞油的参数调试时间从 2 小时延长到 5 小时，且每批次都需要重新校准。

黑色阻焊的问题更隐蔽。为了达到高遮光性，黑色油墨中碳黑含量是绿色的 3 倍，这些颗粒会增加油墨的内摩擦力，导致流动性对压力变化异常敏感。压力从 0.3MPa 升到 0.35MPa，就可能从 “刚好填充” 变成 “严重溢油”，工艺窗口的压力容忍度比绿色小 60%。

二、良率波动：颜色带来的 “质量暗礁”

阻焊颜色通过影响固化均匀性，悄悄拉低塞油良率，而由此产生的返工、报废成本，就是最直接的隐性支出。

紫外线固化阶段，不同颜色对 UV 光的吸收率差异巨大：绿色油墨能吸收 30% 的 UV 能量，剩余能量刚好让孔内油墨固化；红色油墨吸收达 60%，孔深处的油墨常因能量不足出现 “半固化”（硬度不足肖氏 D60），导致后续加工中脱落，这类不良占比高达 8%（绿色仅 2%）。

热固化时，黑色油墨的 “吸热效应” 会引发新问题。在 150℃的烘箱中，黑色油墨表面温度比绿色高 10-15℃，导致孔口油墨固化过快，而孔内仍未完全固化，形成 “外壳效应”。切片检测发现，黑色塞油孔的内部气泡率是绿色的 3 倍，这些气泡在后续焊接中会因高温膨胀，导致油墨爆裂，每批次因此报废的产品约 5%，直接损失上万元。

更棘手的是颜色切换后的 “适应期”。某工厂从绿色换成蓝色阻焊的第一个月，塞油良率从 97% 骤降至 89%，每月多产生 2000 片不良品，返工费增加 6 万元（每片返工 30 元）。直到 3 个月后操作工熟悉特性，良率才回升到 95%，这期间的损失已成沉没成本。

三、设备损耗与效率下降：被忽视的 “颜色税”

阻焊颜色的差异，还会通过磨损设备、降低效率，产生长期隐性成本。

红色和黑色油墨中的颜料颗粒更坚硬（莫氏硬度 5，绿色为 3），会加速塞孔机刮刀的磨损。绿色油墨下刮刀寿命约 5000 批次，红色则缩短至 3000 批次，每年多更换 4-5 次刮刀，材料费增加 2 万元（每把刮刀 500 元）。同时，坚硬颗粒还会磨损输送辊，导致 PCB 定位精度下降，间接增加不良率。

换色清洗的耗时也不容小觑。从绿色切换到其他颜色，需要彻底清洗料缸、管道和喷嘴，避免混色污染。这个过程需要拆卸 15 个部件，用专用溶剂冲洗 3 遍，耗时 4 小时（同色换批仅需 1 小时）。对日均 3 班倒的工厂来说，每年因换色损失的生产时间约 144 小时（每月 3 次换色），相当于少生产 7200 片 PCB（按每小时 50 片计），损失订单收入 36 万元（每片 50 元）。

四、降本策略：给颜色选择加道 “成本筛”

要减少颜色变化带来的隐性成本，这些策略能有效落地：

优先推荐 “兼容色”：向客户说明绿色阻焊的成本优势，若坚持其他颜色，可加收 10%-15% 的 “颜色适配费”，覆盖调试和良率损失。

建立 “颜色工艺库”：针对常用颜色（红、蓝、黑）预设专用参数（如红色 UV 固化延长 20% 时间，黑色热固化降低 5℃），缩短切换适应期，良率可快速提升 3%-5%。

优化换色流程：采用 “双料缸” 设计，提前备好不同颜色油墨，换色时只需切换阀门，清洗时间缩短至 1 小时，每年可节省 90 小时生产时间。

阻焊颜色从来不是简单的 “外观选项”，而是牵动塞油工艺全局的 “成本开关”。那些为了颜值选择特殊颜色的订单，背后都藏着工艺窗口收窄、设备损耗增加、效率下降的隐性支出。对 PCB 工厂来说，在满足客户需求的同时，算清 “颜色成本账”，才能避免为颜值支付过高的 “隐性税”。毕竟，在利润微薄的制造业，每一分看不见的成本，都可能决定生存底线。
