高频 / 混压板材的多层互连工艺

高频 / 混压板材的多层互连,就像在不同材质的 “楼层” 间修建 “立体交通网”,既要让 10GHz 以上的高速信号顺畅通行,又要解决不同板材(如 PTFE 与 FR-4)因热膨胀差异产生的连接难题。PCB 六层板厂家的实践显示,优化后的多层互连工艺能将层间信号损耗控制在 0.5dB 以内,阻抗匹配精度提升至 ±5%,为 5G 基站、毫米波雷达等设备提供了可靠的信号传输基础。

层间对准:不同材质的 “精准对接”

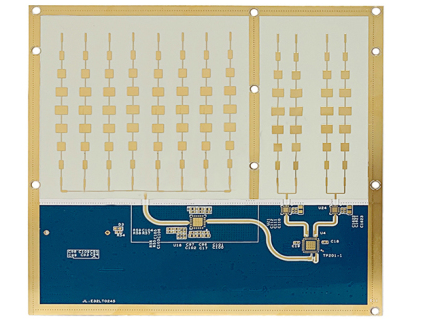

高频 / 混压板材由多种基材组合而成(如表层 PTFE + 内层 FR-4),热膨胀系数差异可达 5 倍(PTFE 的 CTE 约 100ppm/℃,FR-4 约 20ppm/℃),层间对准是互连工艺的第一道难关。

定位系统的 “微米级校准”。PCB 六层板厂家采用 “X 射线 + CCD 视觉” 双重定位:在每层基材边缘植入 0.1mm 直径的金属靶标,层压前通过 X 射线识别靶标位置,计算出各层因温度产生的伸缩量(误差<3μm),再用 CCD 相机实时调整对位精度,确保层间对准误差<5μm。某测试显示,这种方法能将 PTFE 与 FR-4 的层间错位控制在 8μm 内,远优于 15μm 的行业标准,避免了因错位导致的过孔信号反射(反射损耗可从 - 15dB 提升至 - 25dB)。

预压合的 “应力释放”。多层叠合前,先进行低温预压(80℃,0.5MPa,10 分钟),让不同板材初步贴合并释放部分应力。预压后放置 24 小时,使各层伸缩达到稳定状态,再进行正式层压。PCB 六层板厂家的实验表明,经过预压的混压板,层间剥离强度达 1.8N/mm,比直接层压的产品(1.2N/mm)提升 50%,有效防止高低温循环时出现分层。

过孔设计:信号穿梭的 “垂直通道”

过孔是多层互连的核心,但高频信号在过孔处易因阻抗突变产生损耗,混压板材的过孔设计需兼顾不同基材的特性:

阶梯孔与盲埋孔的 “分层处理”。针对表层 PTFE(高频信号层)与内层 FR-4(电源层)的连接,采用 “阶梯孔” 设计:PTFE 层的过孔直径 0.2mm,FR-4 层扩大至 0.3mm,通过孔径渐变匹配不同基材的介电常数,10GHz 信号的过孔损耗可从 1dB 降至 0.3dB。盲埋孔则用于内层信号互连,如六层板的 2-5 层采用 0.15mm 直径埋孔,避免过孔贯穿表层高频区导致的信号泄漏(串扰可降低至 - 40dB 以下)。PCB 六层板厂家的激光钻孔机(精度 ±2μm)能精准控制孔位,确保过孔与线路的对准误差<3μm。

孔壁金属化的 “均匀覆盖”。过孔内壁需电镀铜(厚度 15-20μm)实现导电连接,但 PTFE 表面光滑,铜层附着力是难点。PCB 六层板厂家通过 “等离子蚀刻 + 化学沉铜” 工艺:先用等离子体(氧气 + 四氟化碳)轰击 PTFE 孔壁,形成微观凹坑(粗糙度 Ra 0.5μm),再化学沉积 5μm 厚的铜层,最后电镀增厚至目标厚度。这种处理让 PTFE 孔壁的铜层附着力达 0.8N/mm,与 FR-4 孔壁(1.0N/mm)接近,确保过孔在 1000 次温度循环后无开裂。

层压工艺:不同基材的 “完美融合”

层压参数需根据混压板材的组合精准调整,平衡树脂流动与信号性能:

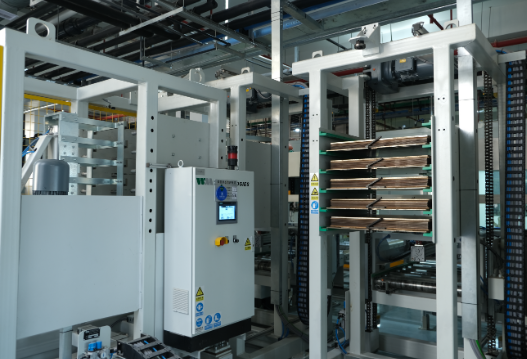

温度曲线的 “分段控制”。针对 PTFE(熔点 327℃)与 FR-4(Tg 130℃)的组合,层压温度分为三段:100℃(预热,15 分钟)让 FR-4 的树脂软化;140℃(保温,20 分钟)促进 FR-4 树脂流动填充缝隙;180℃(固化,30 分钟)确保所有树脂完全交联。压力同步调整:100℃时 0.8MPa,140℃时增至 1.5MPa,180℃时保持 1.2MPa,避免 PTFE 因高压产生变形(厚度偏差可控制在 ±0.02mm)。PCB 六层板厂家的热像仪监测显示,这种曲线能让层间温度差控制在 ±3℃内,树脂填充率达 99.5%,无气泡产生(气泡会导致介电常数波动>2%)。

脱模剂的 “选择性使用”。PTFE 表面易黏连模具,需在其表层涂抹含氟脱模剂(厚度 0.1μm),而 FR-4 层则无需涂抹,确保与相邻层的树脂结合力。脱模剂的用量需严格控制:每平方米不超过 0.5g,否则会污染 FR-4 的树脂层,导致层间剥离强度下降。某 PCB 六层板厂家通过自动化喷涂设备,将脱模剂用量误差控制在 ±0.05g,兼顾了脱模效果与结合强度。

阻抗匹配:高速信号的 “无阻碍通行”

高频信号对阻抗变化极为敏感,多层互连的阻抗控制需覆盖线路、过孔和层间介质:

线路宽度的 “梯度设计”。不同基材的介电常数差异会导致阻抗变化,如 PTFE(Dk 2.2)上的 50Ω 线路宽 0.25mm,相邻 FR-4 层(Dk 4.5)的 50Ω 线路需缩窄至 0.1mm。PCB 六层板厂家通过三维电磁场仿真,计算出各层线路的宽度补偿值(误差<0.01mm),确保从表层到内层的阻抗变化率<3%。测试显示,这种设计能让 28GHz 信号的传输损耗保持在 0.8dB/cm,比未补偿的产品(1.2dB/cm)降低 33%。

接地层的 “屏蔽保护”。在高频信号层与电源层之间增加完整接地层(铜箔厚度 35μm),像 “电磁屏障” 一样减少层间串扰。接地层与信号层的距离控制在 0.1-0.2mm(根据阻抗需求调整),过孔周围设置 “接地盘”(直径是过孔的 3 倍),吸收过孔泄漏的电磁场。PCB 六层板厂家的近场扫描测试表明,这种屏蔽能将层间串扰控制在 - 50dB 以下,确保 16 通道并行信号(25Gbps)的误码率<1e-15。

高频 / 混压板材的多层互连工艺,是材料科学与精密制造的完美结合。PCB 六层板厂家通过层间对准、过孔优化、阻抗匹配等技术创新,解决了不同基材的 “兼容性” 难题,让高速信号在复杂的多层结构中实现 “无阻碍通行”。
