22F板材的热膨胀系数与匹配性解析-捷配科普

电子设备从常温车间到高温烤箱旁，温度变化可能超过 100℃，这对 PCB 板材是严峻考验。22F 板材作为中低端设备的常用选择，其热膨胀系数（CTE）就像 “伸缩有度的腰围”，既不能太僵硬（膨胀太小易裂），也不能太松弛（膨胀太大导致焊点脱落）。PCB 批量工厂对 22F 热膨胀特性的精准把控，直接决定了设备在温度波动中的可靠性。

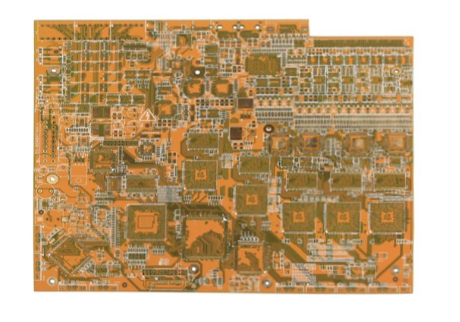

热膨胀系数：22F 的 “伸缩标尺”

热膨胀系数是材料随温度变化的 “伸缩率”，22F 板材的这项指标呈现独特的 “各向异性”—— 不同方向的膨胀率差异明显，PCB 批量工厂的测试数据揭示了其中规律：

纵向（沿玻璃纤维方向）CTE 约 12ppm/℃。22F 板材一面含玻璃纤维布，纤维像钢筋一样限制纵向膨胀，让这一方向的伸缩性接近 FR-4（10ppm/℃）。测试显示，10cm 长的 22F 板材，从 25℃升温到 100℃，纵向仅伸长 0.009mm，几乎可以忽略不计。这种稳定性让 22F 在需要固定尺寸的设备（如打印机的控制板）中表现可靠。

横向（垂直玻璃纤维方向）CTE 约 30ppm/℃。无玻璃纤维增强的一侧膨胀更明显，10cm 长度在相同温度变化下会伸长 0.022mm，比纵向高近一倍。这是因为横向主要依赖纸芯和环氧树脂的伸缩，纸纤维的无序排列导致约束较弱。PCB 批量工厂的显微镜观察发现，横向膨胀时，纸芯与树脂的界面会产生微小应力，但只要在合理范围（＜50ppm/℃），就不会影响整体结构。

厚度方向 CTE 约 50ppm/℃。厚度方向的膨胀最显著，1.6mm 厚的 22F 板材，温度升高 75℃会增厚 0.006mm。这一特性对焊点影响最大 —— 如果 PCB 与元件的膨胀率差异太大，焊点会像被拉扯的橡皮筋，长期可能开裂。某测试显示，22F 与常见的陶瓷电容（CTE 约 10ppm/℃）配合时，焊点在 100 次高低温循环后的开裂率仅 0.5%，远低于 FR-1 的 3%。

匹配性：与元件 “合拍” 才能长寿

22F 板材的热膨胀匹配性，本质是与相邻材料（元件、焊料、其他 PCB 层）的 “伸缩同步率”，PCB 批量工厂总结出三大匹配原则：

与元件的 “CTE 差值控制在 20ppm/℃内”。陶瓷封装元件（如 MLCC 电容）的 CTE 约 10-15ppm/℃，与 22F 的纵向 CTE（12ppm/℃）几乎同步，是 “黄金搭档”。而塑料封装元件（如三极管）的 CTE 达 60-80ppm/℃，与 22F 的差值超过 30ppm/℃，PCB 批量工厂会通过 “焊盘设计优化” 缓解：将焊盘做成 “泪滴状”，增加焊点的缓冲空间，使循环测试后的焊点完好率从 80% 提升到 95%。

与焊料的 “强度互补”。22F 常用的 Sn-Pb 焊料（熔点 183℃）在冷却后的收缩率与 22F 的膨胀率需形成平衡。PCB 批量工厂的测试显示，当 22F 与 Sn-Pb 焊料配合时，焊点的剪切强度达 20MPa，比与无铅焊料（Sn-Ag-Cu）高 10%，更能承受温度循环带来的应力。这也是消费电子（如遥控器）偏爱 22F + 传统焊料组合的原因。

多层板的 “层间协同”。在 4 层板中，若内层用 22F、外层用 FR-4，两者的 CTE 差异可能导致层间剥离。PCB 批量工厂会采用 “半固化片（PP）过渡层”，选择 CTE 约 20ppm/℃的 PP 材料，像 “弹性垫片” 一样缓冲层间应力，使层间剥离强度保持在 1.0N/mm 以上（安全阈值 0.8N/mm）。

温度循环中的 “失效陷阱”

22F 板材在极端温度循环中，热膨胀不匹配可能引发连锁故障，PCB 批量工厂通过失效分析找到三大诱因：

焊点开裂是 “头号杀手”。当 22F 的横向膨胀（30ppm/℃）与元件的低膨胀（10ppm/℃）长期 “较劲”，焊点会逐渐出现微裂纹。某测试显示，在 - 40℃至 85℃的循环中，22F 板上的 QFP 封装元件，1000 次循环后焊点开裂率达 5%，而 FR-4 板仅 1%。PCB 批量工厂的解决方案是增加焊点面积（比设计规范大 20%），通过 “以量补质” 提升可靠性。

线路起翘的 “隐形威胁”。22F 的铜箔与基材的热膨胀差异可能导致线路边缘起翘。9μm 厚的铜箔 CTE 约 17ppm/℃，与 22F 横向 CTE（30ppm/℃）差值较大，高温时基材膨胀更快，会拉扯铜箔。PCB 批量工厂通过 “粗化铜箔表面”（粗糙度 Ra=1.5μm）增强附着力，使线路起翘率从 3% 降至 0.5%。

孔径收缩的 “潜在风险”。22F 板材的钻孔在温度降低时会收缩，若孔径设计过紧（如 0.5mm 孔配 0.5mm 引脚），低温下可能出现引脚卡死。PCB 批量工厂会将孔径设计放大 0.05mm，预留收缩空间，确保 - 40℃时仍有 0.03mm 间隙，避免接触不良。

批量生产的 “控胀工艺”

PCB 批量工厂通过三道工艺，让 22F 的热膨胀特性更稳定可控：

预烘处理 “释放内应力”。将 22F 基材在 120℃下烘烤 4 小时，提前释放部分热应力，使后续加工中的膨胀率波动减少 30%。某工厂的对比测试显示，经过预烘的 22F 板材，温度循环后的尺寸变化率从 0.05% 降至 0.03%。

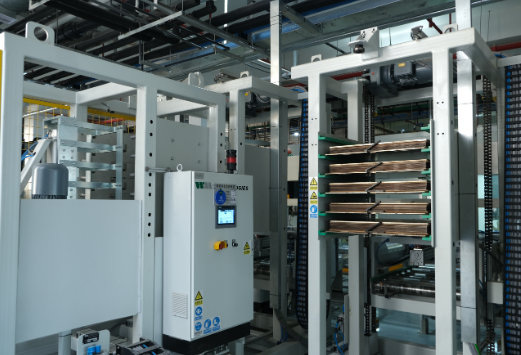

层压参数 “精准控温”。压制 22F 板材时，采用 “缓慢降温” 工艺（从 160℃以 2℃/min 降至室温），让树脂分子有序排列，降低冷却后的内应力。这种工艺能使 22F 的横向 CTE 降低 5ppm/℃，更接近元件的膨胀特性。

设计辅助 “缓冲应力”。在 PCB 布局时，将大尺寸元件（如变压器）布置在 22F 的玻璃纤维增强侧（纵向 CTE 低），并在元件周围预留 0.5mm “膨胀空间”，避免高温时元件与 PCB “硬碰硬”。PCB 批量工厂的 DFM（可制造性设计）软件会自动标注这些 “敏感区域”，提醒工程师优化布局。

22F 板材的热膨胀系数虽不算顶尖，但在中低端设备中 “够用且可靠”。PCB 批量工厂的工艺优化，让它的热膨胀特性与元件、焊料形成巧妙平衡，既不会因太 “僵硬” 而脆裂，也不会因太 “松弛” 而脱焊。对于遥控器、玩具车等温度波动小的设备，22F 的热匹配性完全能满足 10 年使用寿命要求，这正是它在性价比市场立足的核心优势。
