PCB抗EMI工艺，让电路清净工作

​你有没有遇到过这种情况：开着吹风机时，电视屏幕会闪烁；使用微波炉时，Wi-Fi 信号会变弱 —— 这都是电磁干扰（EMI）在捣乱。对 PCB 来说，电磁干扰就像 “电子噪音”，会打乱信号传输，甚至导致设备失灵。

电磁干扰是如何 “骚扰” PCB 的？两种途径最常见

电磁干扰对 PCB 的影响，就像在安静的图书馆里有人大声说话，让人无法专注。它主要通过两种方式 “入侵”：

辐射干扰像 “无线噪音”。PCB 上的高频信号线（如 5G 模块、时钟电路）会像小天线一样发射电磁波，干扰周围的敏感元件；同时，外界的电磁波（如手机信号、电机运转产生的磁场）也会 “穿透” 到 PCB 内部，打乱信号。某 PCB 四层板工厂测试显示：未做防护的 2.4GHz 无线模块 PCB，在电机旁边工作时，数据传输错误率从 0.1% 飙升到 10%。

传导干扰通过 “线路传播”。干扰信号会沿着电源线、接地线 “偷偷溜进” PCB，就像噪音通过水管传到邻居家。比如开关电源产生的高频纹波，会顺着电源线进入 PCB，干扰精密的模拟电路（如传感器、ADC 芯片）。在医疗设备的 PCB 中，这种干扰可能导致测量数据偏差超过 10%，影响诊断结果。

抗 EMI 工艺：给 PCB 装 “三层隔音罩”

PCB 四层板工厂对付电磁干扰有三套组合拳，从布局到材料层层设防，就像给电路打造 “静音空间”。

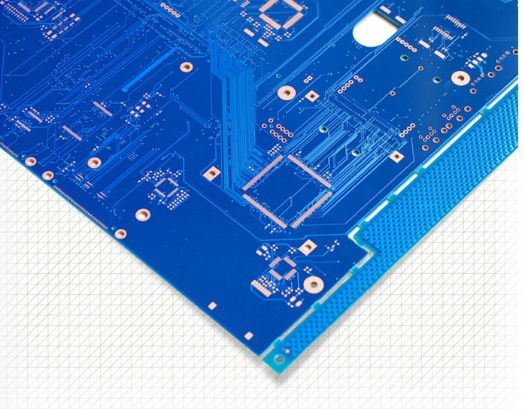

第一层：接地与屏蔽，物理隔离噪音。在四层板中，完整的内层接地层是最好的 “电磁盾牌”—— 就像在信号线和干扰源之间砌了一堵墙。接地层覆盖率要达到 70% 以上，才能有效吸收辐射干扰。

对特别敏感的电路（如射频模块），还要加 “金属屏蔽罩”，就像给元件戴 “隔音耳机”。屏蔽罩用 0.2mm 厚的马口铁或铜合金制成，直接焊在接地层上，能将辐射干扰衰减 100 倍以上。

第二层：线路布局，减少 “噪音源”。高频信号线和低频信号线要像 “走不同车道”，避免平行布线（间距至少 3mm），交叉时要垂直交叉，减少信号耦合。时钟线、高速差分线（如 USB3.0）要靠近接地层，就像在噪音源旁边放吸音棉。捷配 PCB 的工程师有个形象的比喻：“高频线就像尖叫的小孩，要让它离婴儿房（敏感电路）远一点，还要让它靠墙（接地层）走。”

过孔是信号传输的 “关卡”，数量要少而精。每个过孔都会破坏接地层的完整性，增加辐射干扰，四层板的过孔密度建议控制在每平方厘米 8 个以下。PCB 四层板工厂会用 “盲孔”“埋孔” 替代通孔，减少对地层的破坏，某 5G 模块 PCB 用这种方法后，辐射干扰降低 25%。

第三层：材料升级，自带 “抗噪基因”。基板改用 “低介电常数（Dk）材料”，如聚四氟乙烯（Dk=2.2），比普通 FR-4（Dk=4.5）的信号传输损耗低 50%，抗干扰能力更强。虽然成本高 30%，但特别适合高频电路（10GHz 以上）。

阻焊油墨添加 “铁氧体粉末”，能吸收电磁波，就像给 PCB 表面涂 “吸波涂料”。这种油墨对 1-1000MHz 的电磁干扰吸收效率达 60%。

批量生产中的 “抗 EMI 细节”：从测试到优化

PCB 四层板工厂要保证每块 PCB 的抗 EMI 性能一致，离不开两个关键环节：

EMC 测试 “提前找茬”。每款新 PCB 都要做电磁兼容（EMC）测试，包括辐射发射（检测 PCB 是否对外界产生干扰）和辐射抗扰度（检测 PCB 是否容易被干扰）。只有通过测试的产品才能量产，某工厂因一款智能音箱 PCB 的辐射发射超标 5dB，调整了时钟线布局后才通过认证。

工艺精度 “严丝合缝”。接地层的铜箔厚度要均匀（误差≤5%），否则会出现 “屏蔽漏洞”；屏蔽罩的焊接要紧密，缝隙不能超过 0.1mm，避免电磁波从缝隙漏入。PCB 四层板工厂用 AOI 检测和阻抗测试，确保这些细节符合要求，某批次产品因屏蔽罩焊接有 0.2mm 缝隙，导致 10% 的 PCB 抗干扰能力不达标，全部返工。

抗 EMI 工艺的进步，让 PCB 从 “容易被打扰” 变成 “抗干扰能手”。在 PCB 四层板工厂里，每一块经过抗 EMI 处理的 PCB，都在默默过滤电磁噪音，确保设备在复杂环境中稳定工作。未来随着 6G、自动驾驶等技术的发展，电磁环境会更复杂，抗 EMI 工艺还会向 “自适应屏蔽”“智能降噪” 升级，让 PCB 成为更可靠的 “电子神经中枢”。
