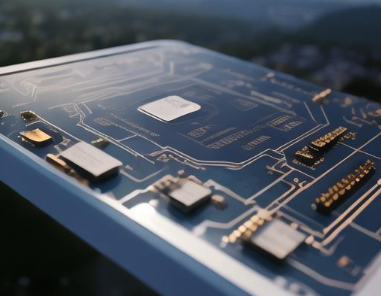

拆开任何一台电子设备，PCB 表面那层透明或淡色的薄膜，看似不起眼，却是保护电路的 “隐形防护罩”。这层涂层能挡住空气中的潮气，驱散可能损坏芯片的静电，让手机、电脑在潮湿的南方梅雨季或干燥的北方冬季都能稳定运行。PCB 表面涂层技术，正是通过材料科学与工艺设计的结合，为电路筑起了两道关键防线。

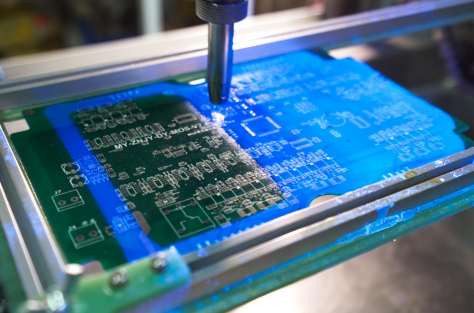

防潮涂层：给 PCB 穿上 “雨衣”

空气中的水汽是 PCB 的 “隐形杀手”。当湿度超过 60% 时，水汽会附着在电路表面，慢慢渗透到焊点和元器件间隙，导致绝缘电阻下降。在高湿度环境下（如浴室的智能镜、厨房的油烟机控制板），甚至可能出现短路故障。防潮涂层的作用，就是在 PCB 表面形成一层致密的薄膜，像雨衣一样阻止水汽入侵。

常见防潮涂层材料及特点

最常用的防潮涂层是丙烯酸树脂，它成本低、固化速度快（紫外线下 3-5 秒即可固化），适合消费电子的批量生产。某手机 PCB 采用丙烯酸涂层后，在 90% 湿度环境中放置 30 天，绝缘电阻仍保持在 10¹⁰Ω 以上，是未涂层 PCB 的 100 倍。但它的耐高温性一般，长期工作温度不能超过 120℃，不适合汽车发动机舱等高温环境。

硅橡胶涂层则是高温高湿环境的 “首选”，能在 - 60℃至 200℃的温度范围内保持弹性，且防水等级可达 IPX7（短时浸水不损坏）。某工业传感器的 PCB 涂覆硅橡胶后，在湿热试验箱（85℃、85% 湿度）中连续运行 500 小时，电路功能无异常，而未涂层的同款 PCB 在 200 小时后出现焊点腐蚀。

还有一种聚酰亚胺涂层，兼具防潮和耐高温特性，适合航天航空等极端环境。它的固化需要 150℃高温处理 30 分钟，成本是丙烯酸的 3 倍，但能承受 300℃的瞬间高温，在导弹、卫星的 PCB 上应用广泛。

防潮效果的关键指标：水汽透过率

衡量防潮涂层性能的核心指标是水汽透过率（MVTR），单位为 g/(m²・24h)，数值越低说明防潮效果越好。丙烯酸涂层的 MVTR 约 5-10g/(m²・24h)，硅橡胶涂层可降至 3g/(m²・24h) 以下，而聚酰亚胺涂层能达到 1g/(m²・24h)，相当于一年透过的水汽仅够打湿一张纸巾。

防静电涂层：让静电 “来无影去无踪”

干燥环境中，人体活动产生的静电电压可达数千伏，足以击穿芯片内部的氧化层（芯片的静电防护阈值通常为 250-2500V）。防静电涂层的作用，是通过导电或耗散电荷的方式，让静电在接触 PCB 前就被中和，就像给电路装了 “避雷针”。

两种防静电涂层：导电与耗散

导电涂层含有碳黑、金属粉末等导电颗粒，表面电阻通常在 10³-10⁵Ω，能快速将静电导入接地系统。它适合容易产生强静电的场景，如电子厂的 PCB 周转托盘涂层，可在 0.1 秒内将 1000V 静电释放至安全范围。但导电涂层的绝缘性差，不能直接覆盖在电路焊点上，只能涂覆在 PCB 边缘或非导电区域。

耗散型涂层（表面电阻 10⁶-10¹¹Ω）是 PCB 表面的主流选择，它既能缓慢释放静电（避免瞬间放电损坏元件），又保持一定绝缘性，可直接覆盖在元器件表面。某笔记本电脑的主板采用耗散型涂层后，静电放电测试（接触放电 8kV）通过率从 70% 提升至 98%，解决了北方冬季的 “开机黑屏” 问题。
