PCB加工技术要求

PCB加工这些技术要求涉及材料选择、工艺流程、质量检测等多个方面,它们相互关联、相互影响,共同决定了 PCB 板的性能和可靠性。接下来,就让我们深入了解 PCB 加工过程中那些至关重要的技术要求。

一、材料选择:

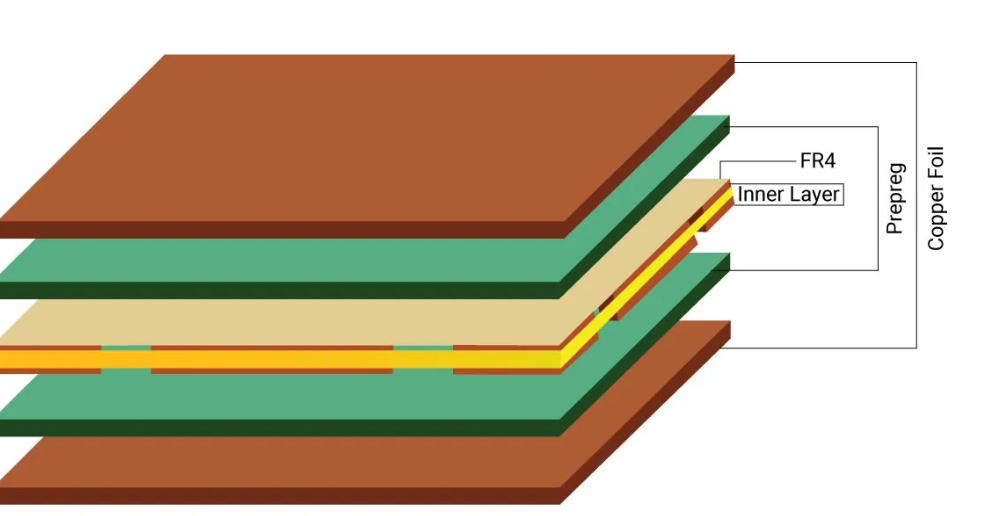

(一)基板材料的选择

基板是 PCB 的基础材料,就像建造房屋的地基,其性能直接影响 PCB 的整体质量。常见的基板材料有 FR - 4、CEM - 3 等,其中 FR - 4 凭借良好的电气性能、机械性能和性价比,成为应用最为广泛的材料。但不同的应用场景对基板材料有着不同的需求,例如在高频通信领域,就需要选用介电常数低、介质损耗小的材料,如罗杰斯(Rogers)系列材料,以减少信号传输过程中的损耗和失真;而在对散热要求较高的设备中,铝基板或陶瓷基板则更为合适,它们能够快速将热量散发出去,避免元器件因过热而损坏。

选择基板材料时,还需要考虑其耐热性、吸水性等因素。耐热性差的基板在焊接等高温工艺过程中可能会发生变形、分层等问题;吸水性高的基板在潮湿环境下使用时,会吸收水分导致绝缘性能下降,甚至引发短路故障。因此,根据具体的使用环境和性能要求,精准选择合适的基板材料,是保证 PCB 质量的第一步。

(二)铜箔的选择

铜箔在 PCB 中承担着导电的重任,如同城市里纵横交错的供电线路。铜箔的厚度、纯度和表面质量对 PCB 的电气性能有着重要影响。一般来说,铜箔越厚,其载流能力越强,但同时也会增加成本和加工难度。常见的铜箔厚度有 18μm、35μm、70μm 等,在设计时需要根据电路的电流大小和布线要求来选择合适的铜箔厚度。

铜箔的纯度也不容忽视,纯度高的铜箔电阻小,导电性能好。此外,铜箔的表面质量,如粗糙度、平整度等,会影响其与基板的结合力以及蚀刻后的线路精度。表面粗糙度过大,会导致铜箔与基板之间的附着力下降,在后续的加工过程中容易出现分层现象;而不平整的铜箔表面则会影响蚀刻效果,使线路宽度不一致,从而影响电路的性能。

二、工艺流程:打造 PCB 的精细雕琢

(一)钻孔工艺要求

钻孔是 PCB 加工中的关键工序之一,就像在电路板上开凿 “交通隧道”,为元器件的引脚和线路连接提供通道。钻孔的精度直接影响着元器件的安装和焊接质量。钻孔的孔径需要严格控制,偏差不能超过规定范围,否则可能会导致元器件引脚无法顺利插入或焊接不牢固。例如,对于 0.3mm 的小孔,其孔径公差通常要求控制在 ±0.05mm 以内。

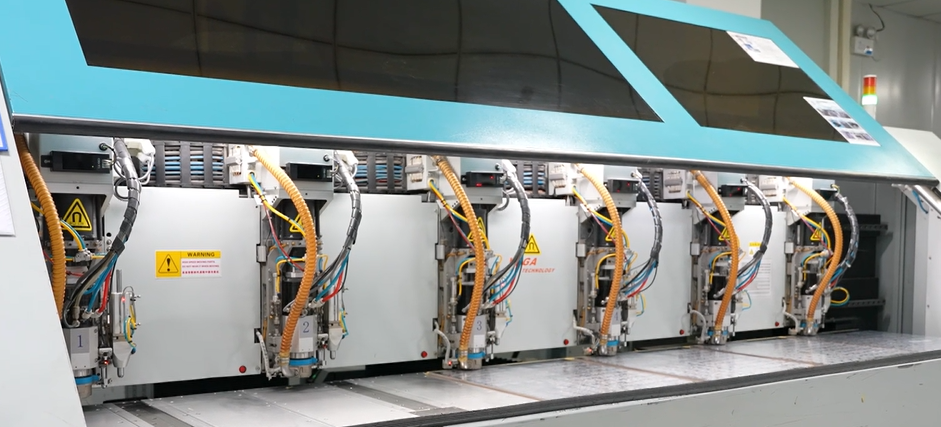

钻孔的位置精度也至关重要,孔位偏差过大,会使线路连接错误,导致电路无法正常工作。在现代 PCB 加工中,通常采用数控钻床进行钻孔,通过高精度的定位系统和先进的控制算法,保证钻孔的位置精度在 ±0.02mm 以内。同时,钻孔过程中产生的钻屑需要及时清理,否则会堵塞孔道,影响后续的电镀和焊接工艺。

(二)蚀刻工艺要求

蚀刻工艺就像是在 PCB 上进行 “雕刻”,将不需要的铜箔去除,留下精确的线路图形。蚀刻的精度决定了线路的宽度和间距,直接影响 PCB 的电气性能和集成度。在蚀刻过程中,需要严格控制蚀刻液的浓度、温度和蚀刻时间。蚀刻液浓度过高或蚀刻时间过长,会导致线路过度蚀刻,使线路变细,甚至断裂;而蚀刻液浓度过低或蚀刻时间过短,则会造成蚀刻不彻底,残留多余的铜箔,引起短路等问题。

为了保证蚀刻精度,现代 PCB 加工通常采用图形电镀蚀刻法,先在铜箔表面电镀一层抗蚀层,然后通过曝光、显影等工艺将线路图形转移到抗蚀层上,最后进行蚀刻。这种方法能够有效提高蚀刻精度,使线路宽度和间距的公差控制在 ±0.03mm 以内,满足高精度 PCB 的加工需求。

(三)焊接工艺要求

焊接是将元器件固定在 PCB 上并实现电气连接的关键步骤,如同将城市里的各个设施连接起来,形成一个完整的系统。焊接质量直接影响着 PCB 的可靠性和使用寿命。焊接工艺要求焊点饱满、光滑,无虚焊、短路等缺陷。虚焊会导致元器件与 PCB 之间的电气连接不稳定,容易出现接触不良的问题;而短路则会使电路无法正常工作,甚至损坏元器件。

在焊接过程中,需要控制好焊接温度、时间和焊料的用量。不同类型的元器件和焊接工艺对温度和时间的要求不同,例如,对于表面贴装元器件(SMT)的回流焊工艺,焊接温度一般在 210℃ - 230℃之间,焊接时间控制在 3 - 5 秒;而对于插件元器件的波峰焊工艺,焊接温度通常在 240℃ - 260℃,焊接时间为 2 - 3 秒。焊料用量也需要适中,过多会导致焊点过大,容易出现桥连现象;过少则会使焊点不牢固,影响焊接强度。

三、质量检测:守护 PCB 品质的防线

(一)外观检测

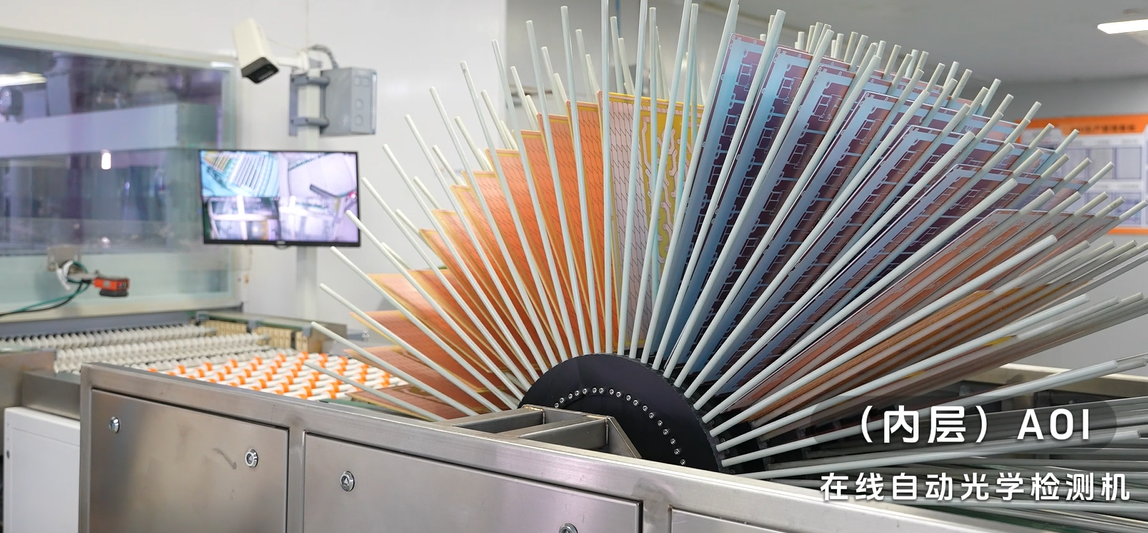

外观检测是 PCB 质量检测的第一道防线,就像对一座建筑进行外观验收。通过目视或借助放大镜、显微镜等工具,检查 PCB 的表面是否平整,有无划伤、凹痕、污渍等缺陷;线路图形是否清晰,有无断线、短路、毛刺等问题;钻孔是否光滑,孔径和孔位是否符合要求。外观检测虽然相对简单,但却是发现明显质量问题的重要手段,能够及时剔除不合格产品,避免后续工序的浪费。

(二)电气性能检测

电气性能检测是确保 PCB 能够正常工作的关键环节,如同对建筑的内部设施进行功能性测试。通过使用专用的测试设备,如飞针测试仪、在线测试仪(ICT)等,对 PCB 的线路导通性、绝缘电阻、阻抗等电气参数进行检测。线路导通性检测用于检查线路是否存在断路、短路等问题;绝缘电阻检测则是测量不同线路之间或线路与基板之间的绝缘性能,防止出现漏电现象;阻抗检测对于高速信号线路尤为重要,确保信号在传输过程中不会因阻抗不匹配而发生反射和衰减。

(三)可靠性检测

可靠性检测是评估 PCB 在实际使用环境下长期稳定工作能力的重要手段,如同模拟建筑在各种极端环境下的使用情况。常见的可靠性检测包括高温老化测试、低温测试、湿热测试、振动测试等。高温老化测试将 PCB 置于高温环境下(如 85℃ - 125℃)持续数小时甚至数天,观察其性能是否发生变化,以检测 PCB 在高温环境下的可靠性;湿热测试则是在高温高湿环境下(如 85℃,85% RH)测试 PCB 的绝缘性能和抗腐蚀能力;振动测试通过模拟实际使用中的振动环境,检查元器件与 PCB 之间的连接是否牢固,是否会出现松动、脱落等问题。

此外,在材料选择和工艺设计方面,也应尽量采用环保材料和绿色工艺。例如,使用无铅焊料代替传统的含铅焊料,减少重金属对环境的污染;采用环保型的基板材料和化学试剂,降低生产过程中的污染物排放。践行环保要求,不仅是企业的社会责任,也是实现可持续发展的必然选择。
