4层板布局的设计要点

设计 4 层板布局就像在巴掌大的空间里建造一座未来城市。每一条线路都是城市里的交通动脉，每一个元器件都是高楼大厦，而如何让这座 “电子城市” 高效运转，避免 “交通堵塞” 和 “电力危机”，其中藏着大学问。从口袋里的智能手机到工厂核心的工业控制器，4 层板凭借恰到好处的性价比，成为无数电子产品的 “骨骼”。今天，我们就来揭开 4 层板布局的神秘面纱。

一、解码 4 层板：电子城市的立体构造

（一）四层 “黄金搭档” 的分工哲学

4 层板的四层结构，就像四位各司其职的城市管理者。顶层是热闹非凡的 “中央商务区”，芯片、电阻这些 “商业巨头” 扎堆在此，高速信号如同城市主干道上飞驰的磁悬浮列车，承载着关键数据快速穿梭；底层则是默默奉献的 “备用通道”，当顶层 “交通饱和” 时，低速信号便从这里绕道通行。

内层的两位 “幕后英雄” 同样不可或缺。接地层（GND）如同城市坚实的大地，为信号回流搭建 “快速回家路”，有效降低电磁干扰；电源层（VCC）则化身城市供电网络，为每栋 “电子建筑” 输送稳定电力。这四位 “搭档” 默契配合，才能让电路板这座 “城市” 正常运转。

（二）经典布局方案的生存法则

1. 信号 - 地 - 电源 - 信号（SIG - GND - PWR - SIG）

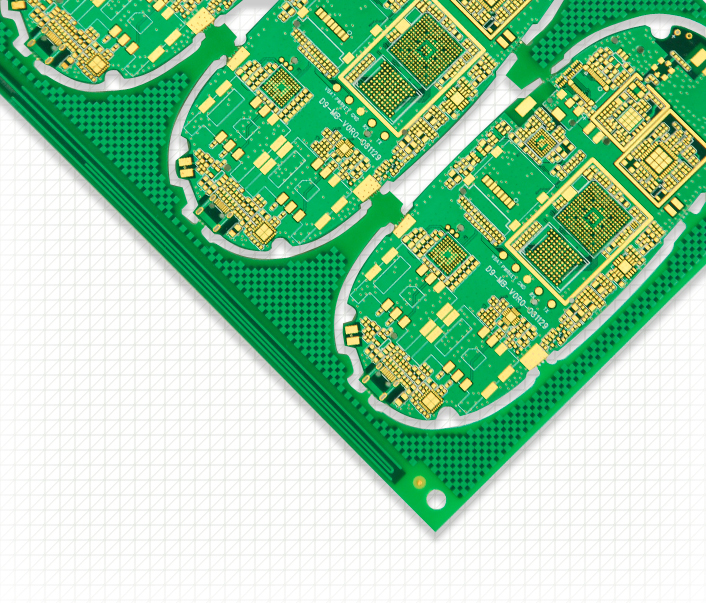

这种布局堪称 4 层板界的 “经典户型”，就像城市规划中的黄金地段。顶层和底层的信号层各自拥有专属 “辅路”——GND 层和 PWR 层，这让信号回流变得又快又稳。以智能手机主板为例，摄像头捕捉的高清图像数据、屏幕显示的复杂画面信息，都通过这种布局的 “高速通道” 稳定传输，确保我们拍照、刷视频时画面流畅不卡顿。

地 - 信号（电源） - 信号（电源） - 地（GND - SIG (PWR) - SIG (PWR) - GND）

该布局如同给电路板穿上了一件 “电磁防护服”，外层的双地层形成坚固壁垒，既能阻挡内部信号 “外泄”，又能抵御外界电磁干扰 “入侵”。在工业控制领域，可编程逻辑控制器（PLC）在复杂电磁环境下稳定工作的秘密，就藏在这种布局中。中间层的信号与电源走线合理规划，让电流传输更高效，信号传输更稳定。

电源 - 信号 - 地 - 信号（PWR - SIG - GND - SIG）

这种布局相对小众，就像城市里的 “特殊功能区”。由于电源层和地层缺乏紧密配合，就像供电系统与城市基建衔接不畅，容易出现问题。但在某些对电源和信号布局有特殊需求的电路中，经过巧妙优化，也能发挥独特作用。

二、布局设计：打造高效 “电子城市” 的关键

（一）信号完整性：保障城市 “交通” 畅通

规划信号 “交通网”

在设计信号走线时，就像规划城市交通路线。高速信号要走笔直的 “快速路”，避免出现直角弯道，因为每一个弯折都会让信号 “减速” 甚至 “迷路”。例如在设计 USB 3.0 接口的信号走线时，工程师会将其布置在顶层或底层，确保走线笔直连续，减少过孔数量，让数据传输又快又准。

缩小信号 “活动范围”

通过合理安排信号层与参考层的位置，让信号回流路径尽可能短，就像给信号划定了专属 “活动区域”。这样不仅能降低回路电感，还能减少电磁辐射和串扰。实际设计中，工程师会巧妙利用地层或电源层作为信号的 “回家路线”，确保信号能快速找到低阻抗的回流路径。

1. 防止信号 “互相干扰”

不同类型的信号就像城市里不同类型的交通工具，不能混行。高速信号和敏感信号要分区行驶，中间用地层或电源层作为 “隔离带”。在设计音频电路板时，音频信号与数字信号就像安静的电动车和嘈杂的大货车，必须分道扬镳，否则数字信号的 “噪音” 就会干扰音频信号的 “纯净音质”。

（二）电源完整性：守护城市 “电力供应”

1. 优化电源 “输电网”

电源层的布局就像规划城市的供电网络。对于功耗大的 “用电大户” 芯片，要保证其电源引脚连接到足够宽的 “供电主干道”，降低电源路径阻抗。同时，要对不同电压等级的电源区域进行合理分割，就像划分城市的不同供电片区，避免相互干扰。

1. 布置去耦电容 “小卫士”

去耦电容是保障电源稳定的 “小卫士”。低容值的陶瓷电容负责 “驱赶” 高频噪声，高容值的电解电容则对付低频噪声。它们要像忠诚的保安一样，紧紧守护在芯片电源引脚旁，确保芯片能用上 “纯净” 的电力。

1. 增强电源与地的 “默契”

减小电源层与地层的间距，能增强它们之间的耦合效果，就像让城市的供电系统与大地根基联系更紧密。良好的耦合能为芯片提供瞬时电流，减少电源噪声，让电路板的 “电力供应” 更稳定。

（三）散热设计：避免城市 “高温危机”

对于功率大的元器件，散热设计就像给城市安装 “空调系统”。增加散热铜箔面积，就像给发热元器件加装散热片；优化元器件布局，将发热元件分散放置，就像把城市里的工厂分散到郊区，避免热量聚集；使用导热硅脂、散热片等材料，就像给发热元件穿上 “散热衣”，确保它们在适宜的温度下工作。

三、优化布局：让 “电子城市” 更完美

（一）用仿真工具 “模拟城市运行”

完成初步布局后，工程师会借助专业的 EDA 软件进行仿真，就像用计算机模拟城市建成后的运行情况。通过仿真，可以提前发现信号反射、串扰等问题，及时调整布局，避免实际生产中的 “返工”，节省时间和成本。

（二）向优秀 “城市规划师” 取经

学习行业内的优秀布局案例，就像参观其他优秀城市的规划。通过分析这些案例中元器件的布局、信号走线的规划等，结合自己的设计需求，为打造更合理的布局方案汲取灵感。

（三）团队协作：多方共建理想 “城市”

4 层板布局设计需要多专业协作，就像建造城市需要建筑师、工程师、施工队共同努力。电路设计师负责规划 “城市功能”，结构工程师关注 “城市空间”，工艺工程师把控 “施工可行性”。多方紧密配合，才能设计出功能完善、性能优越的 4 层板布局。

设计 4 层板布局就像一场充满挑战的 “城市建造之旅”，从规划布局到细节优化，每一步都至关重要。随着电子技术不断发展，对 4 层板布局的要求也会越来越高。只有深入理解布局要点，不断学习创新，电子工程师们才能在这片方寸之间，建造出性能卓越的 “电子城市”，为各类电子产品注入强大动力。
