电路板隔离电路布局设计要点

在现代电子产品中，PCB（印刷电路板）作为承载核心电子元器件的平台，必须满足功能多样性、稳定性和抗干扰性等多方面的要求。随着设备功能的不断复杂化，如何有效地设计PCB电路中的隔离部分，确保电路信号稳定，并避免不必要的干扰，已经成为设计中亟待解决的关键问题之一。

尤其在高频、高速电路或高功率系统中，PCB的隔离设计显得尤为重要。电路之间的不当耦合可能会导致信号干扰、系统失效或性能不稳定。因此，合理的隔离电路布局规范不仅能提高系统的性能，还能提高系统的可靠性，降低电磁干扰（EMI）对其他电路的影响。

一、PCB隔离电路设计的重要性

1.1 防止信号干扰与噪声传递

在高密度和高频率的PCB设计中，不同功能的电路模块常常需要紧密集成。此时，如果没有采取有效的隔离措施，信号噪声和干扰就容易通过电源、地线或其他耦合路径传播，影响电路的稳定性和性能。

• 高频信号干扰：尤其是在射频、模拟信号等高频电路中，信号干扰非常敏感，未经隔离的电路可能导致信号失真或不稳定。

• 电源噪声：电源部分的噪声和波动，若没有合理隔离，可能影响到敏感的模拟电路或高速数字电路，降低电路的信号质量。

1.2 保护敏感电路和增强系统稳定性

PCB中的敏感电路（如模拟放大器、传感器、ADC/DAC等）需要避免电源干扰和外部噪声的影响。在这些电路中，如果没有有效的隔离措施，可能会导致系统性能的严重下降，甚至导致整个系统失效。通过合理的隔离设计，可以有效保护这些敏感电路免受干扰。

• 电源与信号隔离：对于高功率和低功率电路之间的电气隔离，可以避免电源噪声影响信号传输。

• 防止地回路干扰：地线设计不合理时，地回路噪声可能会影响整个系统，尤其是高精度测量系统。

1.3 降低电磁干扰（EMI）

电磁干扰（EMI）是PCB设计中必须严肃考虑的问题，尤其在高速电路和高频电路中。电路中的信号线和电源线若没有有效隔离，容易形成回路，进而产生不必要的电磁辐射，影响设备的整体性能及周围设备的正常工作。

• 电磁辐射：不良的布局和电路设计可能导致电磁辐射，尤其在高频信号的传输过程中，PCB板的布局和隔离方式决定了辐射的强度。

• 抗干扰能力：良好的隔离设计能够有效屏蔽和减小外部电磁干扰，提高电路的抗干扰能力。

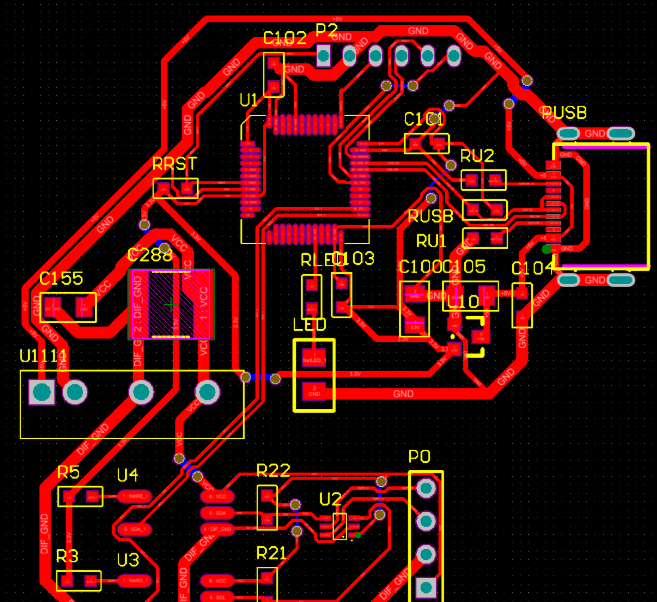

二、PCB隔离电路布局的技术原理

2.1 隔离的基本概念与类型

在PCB设计中，电路隔离主要有以下几种类型：

• 电源隔离：通过分配不同的电源轨道，或使用独立的电源模块，为不同电路提供干净的电源。

• 地线隔离：为高频电路和低频电路提供独立的地平面，防止地线回流导致噪声干扰。

• 信号隔离：使用隔离变压器、光耦、滤波器等器件，将信号通路中的噪声隔离，确保信号传输的稳定性。

• 模块隔离：通过将不同功能的电路进行物理分区，使其工作时互不干扰，减少相互之间的耦合。

2.2 隔离设计中的关键技术参数

在PCB隔离设计时，以下几个关键技术参数需要特别关注：

• 信号路径长度：信号路径过长会增加信号的衰减和噪声感应。因此，合理规划信号线路布局，避免不必要的长线路和交叉。

• 地平面布局：良好的地平面设计能够有效减少地回路噪声和提高电路抗干扰能力。尽量保持地平面完整，避免断开和分割。

• 电源去耦与滤波：为电源提供去耦电容和滤波电路，减少电源噪声对电路的影响。

• EMI屏蔽与电磁兼容：使用电磁屏蔽材料、加强接地设计，以及优化信号线布线，降低EMI产生。

2.3 隔离设计中的常见挑战

• 隔离层与电路板面积：在某些设计中，尤其是高密度PCB设计时，过多的隔离层可能导致PCB面积增加，进而增加成本。因此，在设计时需要权衡电路复杂度与面积的关系。

• 高频信号的处理：高速信号的传输中，如何实现有效的信号隔离，避免串扰和反射是设计中的关键挑战。

• 多层PCB的地层与电源管理：多层PCB的地层和电源管理较为复杂，合理的层叠结构和信号层、地层的隔离设计尤为重要。

​

三、PCB隔离电路布局的设计解决方案

3.1 电源与信号的独立隔离

为了避免电源噪声对敏感电路的干扰，电源和信号部分需要进行独立的隔离设计。常见的解决方案包括：

• 独立电源轨道：为每个功能模块分配独立的电源轨道，避免高功率部分的电源噪声对低功率信号部分的影响。

• 去耦电容与滤波器：在电源输入端添加去耦电容、滤波电感等元件，滤除高频噪声，确保电源的干净输出。

• 使用独立的电源模块：对于高功率电路和低功率电路，采用独立的电源模块，以避免电源之间的干扰。

3.2 良好的地平面设计

地平面设计是PCB隔离中最基础也是最重要的一部分。好的地平面可以有效减少信号噪声和电磁干扰。

• 单一地平面：对于低频和模拟电路，尽量采用单一的地平面，这样可以避免地电位差异对电路的干扰。

• 独立的地平面：对于高频电路和低频电路，最好使用独立的地平面，并且通过适当的跳线或过孔连接，避免不同地平面之间的干扰。

• 地平面连通性：确保地平面是连续的，不应有断裂或不必要的间隙，以确保良好的接地性能。

3.3 信号隔离与滤波设计

为了有效避免信号之间的相互干扰，需要采用适当的信号隔离和滤波设计方法。

• 信号隔离：使用光耦、隔离变压器等元器件，将信号通路中的噪声源与敏感信号部分隔离开。

• 频率滤波：对于高速信号，使用适当的滤波器进行信号处理，去除不必要的高频噪声。

• 布局优化：合理布置信号线，尽量减少信号线的交叉，避免电源线和信号线并行布置，降低串扰。

3.4 电磁兼容（EMC）设计

电磁兼容性设计对于减少电磁干扰和提高PCB的稳定性至关重要。常见的EMC设计技巧包括：

• 屏蔽设计：在敏感信号部分使用金属屏蔽罩，减少外部电磁干扰。

• 信号线与地平面布局：优化信号线的走向，使其尽量与地平面保持平行，减少电磁辐射。

• 接地设计优化：确保电路板上

所有的接地元件都连接到统一的地平面，避免产生多个地回路。
