四层PCB板的重要性与挑战

在现代电子设备中，PCB（印刷电路板）作为电路的基础承载体，其设计对设备的性能和稳定性起着至关重要的作用。随着电子产品性能的提升和功能的复杂化，传统的双面板已无法满足高频、高速信号传输、抗干扰、紧凑设计等需求。因此，四层PCB板成为了许多高端电子产品的首选。

四层PCB板的叠层设计是一项非常关键的技术，它直接影响到电路的信号质量、散热性和电磁兼容性。如何根据具体需求合理选择叠层方案，优化信号的完整性和电气性能，是每位PCB设计师必须面对的重要任务。

二、四层PCB板的基本结构

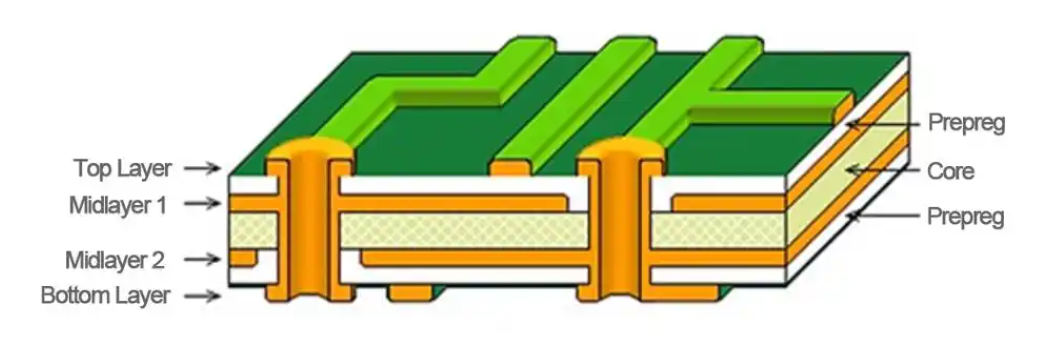

四层PCB板由四个主要层次组成，通常为：

不同的设计需求和功能要求会影响四层板的叠层结构，但一般来说，内层的电源层和地面层能有效减少信号干扰，提高电磁兼容性（EMC）性能。

三、四层PCB叠层设计的重要性

四层PCB设计可以有效地减少信号干扰，尤其是在高速信号传输的情况下。通过合理地分布信号线、地层和电源层，可以减少信号的反射、串扰和电磁干扰，从而提高信号完整性和稳定性。

在四层PCB中，通常将内层1作为电源层，内层2作为地面层。这样做可以保证电源信号的稳定性，减少电源噪声对其他信号的影响，并能更好地分配电力。内层电源和地面层的设计对降低电源电压波动和减少地面噪声至关重要。

电磁兼容性是四层PCB设计中不可忽视的重要因素。通过合理选择内层地面层和电源层的布局，设计师可以减少电磁干扰，确保产品符合相关的EMC标准。良好的叠层设计能够有效地屏蔽外部电磁干扰，避免内部电路产生的辐射干扰。

四层PCB相比于双层板和三层板，具有更好的散热性能。适当的设计可以让热量更均匀地分布，避免热点区域的形成，从而提高PCB的使用寿命和稳定性。

四、四层PCB叠层方案的选择依据

在四层板设计中，首先要考虑的是信号类型和信号传输频率。高速信号需要更高的信号完整性，而这要求设计师在布局时将信号线尽量放置在内层。内层的电源层和地层可以作为高速信号的参考面，减少信号的干扰。

为了确保电源的稳定和有效的噪声隔离，设计师应考虑内层的布局。电源层应尽量放置在靠近芯片的地方，这样可以减少电源信号的损耗和噪声。此外，内层地面层应尽量覆盖整个PCB，以提供稳定的回流路径，并有效屏蔽外部的电磁干扰。

制造可行性是PCB设计过程中需要考虑的重要因素。设计师需要确保设计的叠层方案能够满足制造工艺的要求。过于复杂的叠层结构可能增加制造的难度和成本，而不合理的层间距和层数也可能导致生产过程中的问题。因此，选择适当的叠层方案，既能满足电气性能要求，又能保证制造的可行性。

成本始终是设计中的一个重要考量因素。四层PCB相较于两层和三层PCB，制造成本较高。在选择叠层方案时，设计师需要平衡性能与成本，确保产品在保证功能的前提下，尽可能地降低制造成本。

五、常见的四层PCB叠层方案

根据不同的应用需求，四层PCB的叠层设计方案可以有所不同。以下是几种常见的叠层方案：

这种设计方案简单且常见，适用于大多数标准应用。电源层和地面层位于内层，有效地减少了信号线的干扰，且具备较好的电磁兼容性。

这种叠层方案适用于需要对高速信号进行更严格控制的电路设计。通过将地面层放在内层1，信号与地面层的距离缩短，从而提高了信号的完整性和传输速度。

这种方案适用于多电源系统的设计，其中两个内层分别作为不同电压的电源层，适合一些需要多个电压轨的复杂电路。

六、四层PCB叠层设计的优化策略

设计时应尽量将高速信号线布置在内层，并尽可能减少信号线与电源层和地面层之间的距离，减少信号的串扰和损耗。此外，应尽量避免信号线与其他高频信号线并行布置，以减少干扰。

电源层和地面层的面积应尽量大，以提供更好的电流回流路径和电源分配，减少噪声对信号的干扰。地面层的设计应覆盖整个PCB，避免出现不连续的地面，减少电磁干扰。

内层之间的距离会影响电磁兼容性和信号完整性。设计时应确保内层之间的间距适中，既能保证电源与信号的良好隔离，又能保持合适的信号回流路径。

四层PCB板的叠层设计对于保证电路的性能、稳定性和电磁兼容性具有重要意义。通过合理选择信号层、电源层和地面层的布局，设计师可以显著提高电路的信号完整性和抗干扰能力。在设计过程中，设计师应充分考虑信号类型、电源分配、制造可行性和成本等因素，选用适合的叠层方案，并结合优化策略进行有效调整。
