医疗PCBA焊接过程中的气孔控制策略

一、气孔问题的重要性

在医疗电子产品中，PCBA的可靠性直接关系到设备的稳定运行。无论是监护仪、手术导航系统，还是便携式诊断仪器，所有医疗电子系统都必须长时间稳定运行，不能出现电气失效或机械不良。PCBA作为整个电路系统的载体，其焊接质量就成了决定性因素。

在PCBA的焊接过程中，气孔是非常常见的一种缺陷。这些气孔也被称为气泡，通常存在于焊点内部，是由于在回流焊或波峰焊过程中有气体未能顺利排出，最终被困在焊料中。这些气孔看似细小，但却会在产品使用过程中造成接触不良、信号干扰，甚至焊点断裂。这种问题在医疗设备中更为严重，因为任何微小的异常都可能影响患者的诊断或治疗。

二、焊接过程中气孔产生的原理

在焊接过程中，气孔产生的机制比较复杂，但可以归纳为几个主要环节。首先，PCB板和元器件中可能残留有水分、溶剂或其他挥发性物质。当它们被加热时，这些物质会气化，并试图在焊料液化的瞬间释放出去。如果释放通道不顺畅，气体就会被困在焊料中，最终冷却后形成气孔。

其次，锡膏本身也可能成为气孔来源。锡膏中含有助焊剂和一些挥发性有机物。这些物质在回流焊过程中受热分解，也会释放气体。如果回流过程中的温度控制不当，或者助焊剂没有足够时间挥发，都会造成气体无法逸出。

还有一个重要因素是焊接设备本身的设定。例如，炉温曲线不合理，升温太快，冷却过急，或者助焊剂喷涂不均，都会影响气体释放的过程。

因此，气孔的形成不是单一原因造成的，而是由材料、环境、设备和操作等多方面因素共同影响的结果。

三、预防医疗PCBA焊接气孔的实用方法

1. 对PCB和元器件进行预烘

PCB板和表面贴装元件容易吸收空气中的水分，尤其是在湿度较大的环境中保存过久时。这些水分如果没有提前去除，会在焊接加热阶段气化，从而成为气孔的直接来源。

因此，在加工前对PCB和元件进行烘烤是非常必要的。烘烤条件应根据材料类型和存储时间决定，通常在80℃至120℃之间持续数小时。这样可以有效驱除内部的水分，为后续焊接打好基础。

2. 严格控制锡膏的使用和管理

锡膏中含有溶剂和助焊剂，它们在使用过程中极易吸收空气中的水汽。如果锡膏暴露在空气中过久，就会改变其内部成分，影响焊接质量。

选用品质良好的锡膏是基础，其次要控制锡膏的使用流程。例如，从冷藏中取出的锡膏必须回温至室温，并进行充分搅拌，避免内部结块或沉淀。锡膏印刷后尽快回流焊接，避免长时间暴露在车间空气中。如果使用过的锡膏需要重复利用，应限制次数，并重新确认其物性是否发生变化。

3. 控制车间温湿度

在医疗PCBA加工车间中，温湿度是一个不可忽视的变量。高湿度会使PCB板和器件吸湿，高温可能加剧锡膏分解，形成不稳定气体。

因此，应通过加装除湿系统和温度控制设备，维持一个稳定的生产环境。一般来说，建议湿度控制在40%至60%之间，温度保持在22℃至26℃之间。通过定期检测和报警机制，确保每个工位都在可控范围内工作。

4. 设置合理的炉温曲线

炉温曲线是回流焊接过程的核心参数。回流焊通常包括预热区、恒温区、回流区和冷却区四个阶段。每个阶段的温度和时间设定如果不合理，都会影响焊点的气体释放效果。

预热区应缓慢升温，使锡膏中的溶剂和助焊剂充分挥发。如果升温过快，气体会来不及排出，容易产生大气泡。恒温区需保持温度稳定，让焊料形成良好润湿。回流区温度要高于锡膏的熔点但不能过高，防止焊料过度沸腾。最后，冷却区要逐步降温，避免快速冷却导致气体被封闭。

每日至少进行两次炉温曲线的校准，以应对环境变化带来的影响。必要时，可以用专用测试板进行热分析，确保炉温控制与生产节奏一致。

5. 控制助焊剂的喷涂量与均匀性

在波峰焊过程中，助焊剂起到清洁焊盘、促进润湿的作用。如果助焊剂喷涂不均，或喷涂量过多，容易形成残留物质。这些物质在高温作用下分解为气体，也可能成为气孔来源。

应根据元器件密度、焊盘大小和设备类型，选择合适的喷嘴和压力。喷涂范围应涵盖焊接区域，不能遗漏也不能重叠。定期清洗喷头，防止堵塞造成喷雾不均。通过测试卡或焊点外观来验证喷涂效果，是一个简单而有效的方式。

6. 追踪材料和工艺的组合变化

有时候，即便上述参数都控制得当，仍然会发现气孔率偏高。这种情况下，应检查材料和设备之间是否存在匹配问题。例如，某种品牌的焊锡可能与某种助焊剂不兼容，或者某个批次的PCB吸湿率偏高。

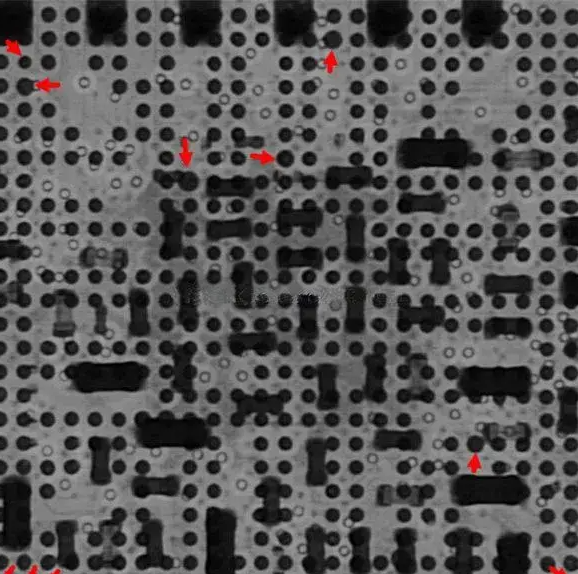

需要通过多轮试验记录，对比不同组合的焊接效果。可以通过分析X-ray检测图像，观察气孔的位置、大小、分布特征，进一步判断气孔形成的根源。

-在PCBA加工过程中，气孔虽小，但影响不容忽视。气孔的存在不仅可能导致电气不良，更可能引发功能失效，进而影响设备在医疗场景下的使用。
