内层线路缺陷怎么修复？

高端HDI、汽车电子控制板等精密电路板的制造中，内层线路缺陷（开路、缺口、短路）的修复成功率直接决定产品良率。传统补线工艺受限于最小0.15mm线宽和3mm修复长度，而激光烧蚀技术正在重新定义内层线路维修的边界。

内层线路缺陷—

• 开路缺陷（占比42%）：多由激光钻孔偏移（＞50μm）或蚀刻过度引发

• 缺口缺陷（占比35%）：机械应力导致铜箔边缘崩裂

• 微短路（占比23%）：层压气泡残留或铜瘤增生

这些缺陷往往深藏于多层板内部，传统AOI检测漏检率高达15%，成为高阶产品的"质量雷区"。

激光烧蚀修复是什么技术？

1. 三维能量场控制技术

采用飞秒激光配合贝塞尔光束整形，在50μm厚铜层上实现：

• 深度分辨率：0.5μm级纵向加工精度（通过脉冲串间隔调制）

• 横向精度：±1.5μm的线路轮廓还原度（配合远心场镜）

2. 多材料选择性去除策略

• 铜层烧蚀：200W脉冲能量下，铜的烧蚀阈值为0.8J/cm²

• 介质层处理：对FR4基材（Dk=4.5）采用355nm紫外激光，避免碳化污染

• 阻焊层保护：通过压力反馈系统将激光能量密度控制在5J/cm²以下，防止绿油剥离

3. 修复后表面重构工艺

• 化学机械抛光（CMP）：采用二氧化铈研磨液，将修复区粗糙度Ra值从12nm降至3nm

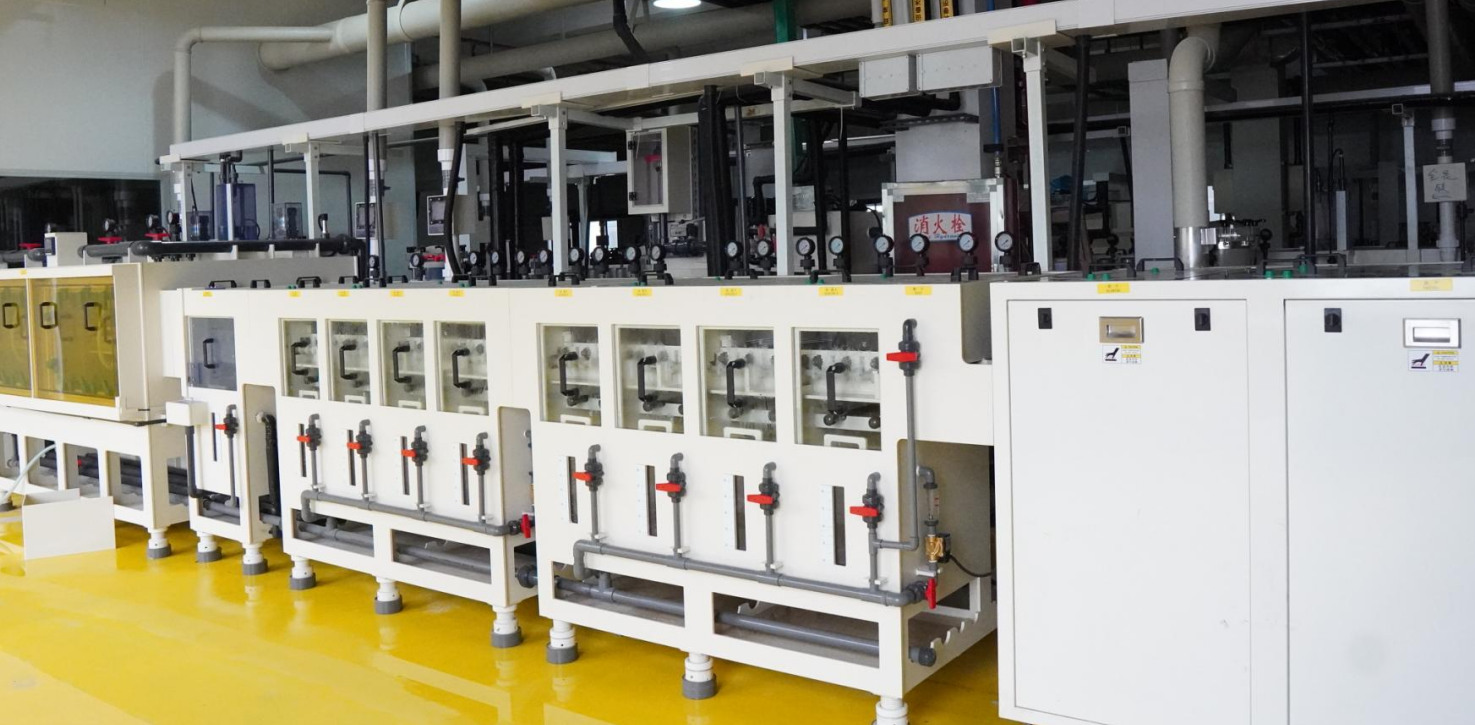

• 化学镀铜：在激光微坑内沉积1.5μm厚铜层，台阶覆盖率＞95%

• 黑孔处理：纳米碳浆渗透至0.2μm级孔隙，提升后续电镀结合力

缺陷修复后差距对比

缺陷类型     传统修复方法           激光烧蚀方案                    技术优势
内层开路    补线（≤3mm）   微桥接（0.05mm线宽）修复长度突破15mm

铜箔缺口      刮刀修复               激光熔覆铜粉                   边缘锐度提升80%

层间短路      钻孔隔离           选择性介质去除             无需破坏相邻线路

线宽不均      重工蚀刻              定量烧蚀补偿                公差控制在±5μm

工程落地有什么阻碍？

1. 热累积效应控制

   • 采用脉冲串间隔调制技术（10kHz@50μs），使热影响区（HAZ）宽度＜20μm

   • 在铜层下方预埋0.1mm厚导热胶层，将峰值温度从380℃降至120℃

2. 残渣清除难题

   • 等离子清洗系统：在100W功率下清除0.5μm级碳化残留

   • 超临界CO₂清洗：对激光烧蚀产生的微颗粒清除率＞99.97%

3. 检测验证体系

   • 三维X射线显微成像（CT）：检测分辨率达500nm

   • 激光诱导击穿光谱（LIBS）：实时分析修复区元素组成
