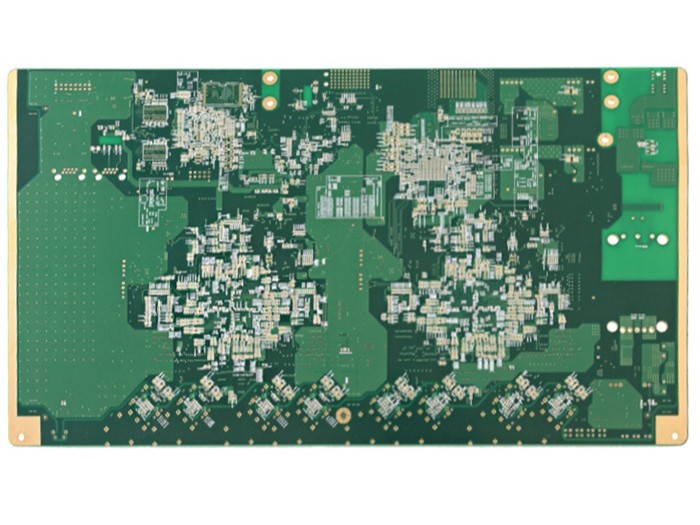

六层板盲孔与通孔加工能力深度解析

一、六层板通孔工艺核心参数

针对六层板通孔加工建立全流程控制体系，关键参数如下：

1. 钻孔精度

   • 机械钻孔：孔位偏差≤±1mil（0.025mm），孔径公差±0.05mm

   • 激光钻孔：0.1mm以下微孔，孔壁粗糙度≤25μm

2. 电镀标准

   • 孔铜厚度：25-35μm（XRF检测）

     电流密度：1.8-2.2A/dm²（脉冲电镀）

   • 填孔率：≥85%（真空填孔工艺）

3. 阻抗控制

   • 通孔阻抗：50±8Ω（线宽/间距4mil/4mil）

   • 采用四次背光检测，缺陷率＜0.3%

二、盲孔加工技术突破

（一）机械盲孔工艺优势

1. 深度控制

   • 最大钻孔深度0.4mm，深度公差±0.03mm

   • 采用水平线凹蚀技术，孔底锥度≤15°

2. 成本控制

   • 相比激光盲孔，加工成本降低40%

   • 支持0.2mm以上孔径批量生产

（二）叠孔工艺实现

1. 层压结构

   • 采用1-3-1堆叠方式，中间层设置0.1mm芯板

   • 压合温度梯度：120℃→160℃→190℃（三段式控制）

2. 对位精度

   • X-RAY定位系统，叠孔偏移≤1.5mil

   • 三次层压工艺，层间对位公差±0.05mm

三、质量保障体系

1. 三级检测机制

   • 在线检测：AOI设备实时监控钻孔偏移

   • 抽检检测：X射线检测盲孔内部结构

   • 破坏性检测：切片分析孔壁质量

2. 数据追溯系统

   • 钻孔参数（转速/进给量）

   • 电镀曲线（电流/温度变化）

   • 层压压力曲线

   • 每块板生成唯一二维码，记录：

四、量产能力验证

对某通信模块六层板（板厚1.6mm）的量产测试显示：

• 通孔加工：

  • 日产能：12000片（30万孔/片）

  • 直通率：99.2%（行业平均97.5%）

• 盲孔加工：

  • 最小孔径：0.15mm

  • 填孔饱满度：98.7%（X射线检测）

结语：通过机械盲孔与通孔工艺的协同优化，已实现六层板±1.5mil的叠孔精度。建议客户设计时遵循0.05mm线宽/0.1mm间距的阶梯过渡原则，可提升良率15%。
