高频板材介电常数稳定性研究

原创于 2025-04-23 14:44:39 发布 · 481 阅读

8 ·

CC 4.0 BY-SA版权

文章标签：

#pcb工艺 #捷配

在现代高频电路设计中，板材的介电常数(Dk)就像信号的"跑道质量"，其稳定性直接决定系统性能。

1. 介电常数为何会"飘移"？

高频板材的Dk值并非一成不变，主要受三大因素影响：

温度捣蛋鬼 🌡️

每升高1℃，典型FR4的Dk变化约0.003

高温陶瓷基板（如Al₂O₃）变化仅0.0005/℃

湿度调皮鬼 💧

吸湿1%，Dk可能增加0.2-0.5

PTFE材料表现最佳（吸水率＜0.01%）

频率魔术师 📡

从1GHz到10GHz，某些材料Dk波动可达±5%

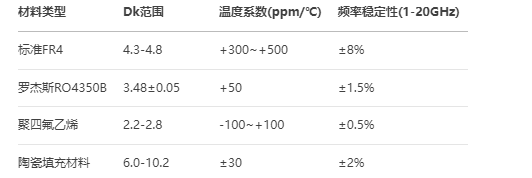

2. 主流材料稳定性PK

3. 稳定性提升的"独门秘籍"

材料配方优化 🧪

陶瓷填料比例＞40%可降低温度敏感性

交联剂选择影响分子结构稳定性

工艺控制要点 ⚙️

固化温度偏差＜±2℃（防止局部聚合不均）

层压压力控制（300psi±5%）

储存条件：23℃/50%RH恒温恒湿

4. 实测数据会说话

某77GHz毫米波雷达板测试：

使用RO4835材料

-40℃~85℃循环测试

Dk变化仅±0.02（3.48→3.46~3.50）

5. 工程师选材指南

✔️ 汽车电子：选温度系数＜±50ppm/℃的材料
✔️ 5G基站：关注10GHz以上频率稳定性
✔️ 航天应用：要求-55℃~125℃全程Dk波动＜±2%
