如何选择合适的PCB板层数

原创 于 2025-04-22 09:41:19 发布 · 799 阅读 · 11 ·
CC 4.0 BY-SA版权
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
文章标签：

#pcb工艺 #捷配

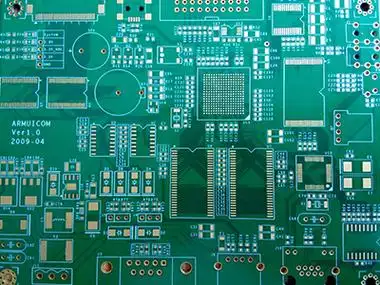

1. 电路复杂度的黄金法则

信号线数量决定基础架构：

50条以下信号线：双面板尚可应付，但要做好手动跳线的准备

50-200条信号线：4层板是最佳选择（2信号层+1电源层+1地层）

200条以上信号线：必须6层起步，高端设计可能需要8-12层

电源系统的特殊要求：

单电源系统：双面板勉强可用

多电压系统（3种以上）：4层板是底线

大电流供电（>5A）：必须设置专用电源层，铜厚建议2oz起

2. 信号完整性的硬指标

高速信号处理：

50MHz以上数字信号：强制要求4层板结构

DDR内存等高速总线：6层板是最低配置

射频电路：必须保证完整地平面，4层板起步

布线空间评估：

BGA封装器件：每增加0.5mm间距，建议增加2个布线层

0.65mm间距BGA：4层板可满足

0.4mm间距BGA：必须6层以上

3. EMC设计的层数密码

最佳EMC实践：

4层板天然形成"信号-地-电源-信号"的完美屏蔽结构

实测显示：4层板比双面板辐射噪声降低10dB以上

敏感电路：建议采用"地-信号-地"的夹心结构

双面板的EMC妥协方案：

网格铺地仅能提供有限改善

关键场合必须增加屏蔽罩（成本可能超过直接使用4层板）

​4. 成本效益的精准把控

层数与成本关系：

2层板：基础价格基准

4层板：价格约为2层板的1.8-2.5倍

6层板：价格跃升至3-4倍

8层以上：价格呈指数级增长

优化成本的实用技巧：

中小批量生产：4层板性价比最优

简单电路：双面板+跳线可节省30%成本

复杂设计：增加层数反而可能降低总成本（减少改版次数）

5. 典型应用场景参考

消费电子产品（4层板）：

顶层：关键信号走线

内层1：完整地平面

内层2：电源分割

底层：低速信号和测试点

工业控制板（6层板）：

层1：高速信号

层2：地

层3：电源网络

层4：地

层5：普通信号

层6：连接器和散热设计

决策流程图

首先评估信号线数量

检查是否有高速信号需求

分析电源系统复杂度

考虑EMC认证要求

最后权衡成本预算

专业建议：
当在4层板成本和双面板设计难度之间犹豫时，选择4层板通常是更明智的决定。现代PCB制造中，4层板已经成为性价比最高的选择，既能保证设计质量，又能控制总体成本。
