电子烟电路，电路保护怎么能做到芯片不复位？

原创于 2025-02-06 09:07:33 发布 · 191 阅读

0 ·

CC 4.0 BY-SA版权

文章标签：

#pcb工艺 #捷配 #制造

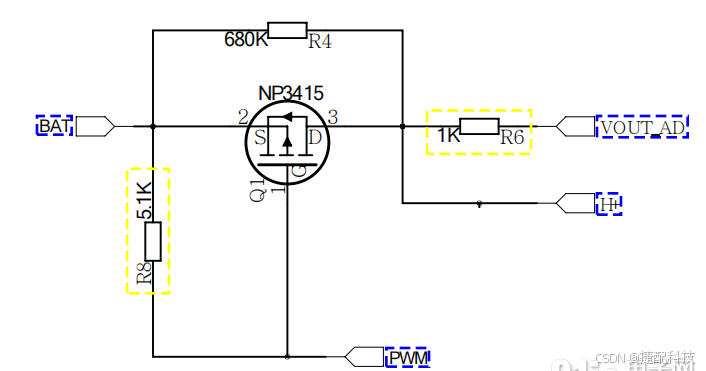

在论坛上碰到这个，如图，当H+接一个1欧姆发热丝短路时，程序能识别到短路也能关断MOS管，但是芯片会低电复位，有没有什么解决方法吗？有大佬能够说说看嘛？
