学模电很头痛？大佬总结3点核心能力！

原创于 2025-01-16 08:56:47 发布 · 165 阅读

1 ·

CC 4.0 BY-SA版权

文章标签：

#捷配 #制造 #pcb工艺

模拟电路是电子工程师绕不开的一个坎，虽然现在很多模拟电路可以用集成电路实现。但是，从基础性的学习和能力的培养来看，还是应该对模拟电路有一个比较深入的了解。某清华大学老师总结模拟电路应该具备的能力有：分析能力、设计能力、实践能力这三点。

这三种能力具体包含如下内容：

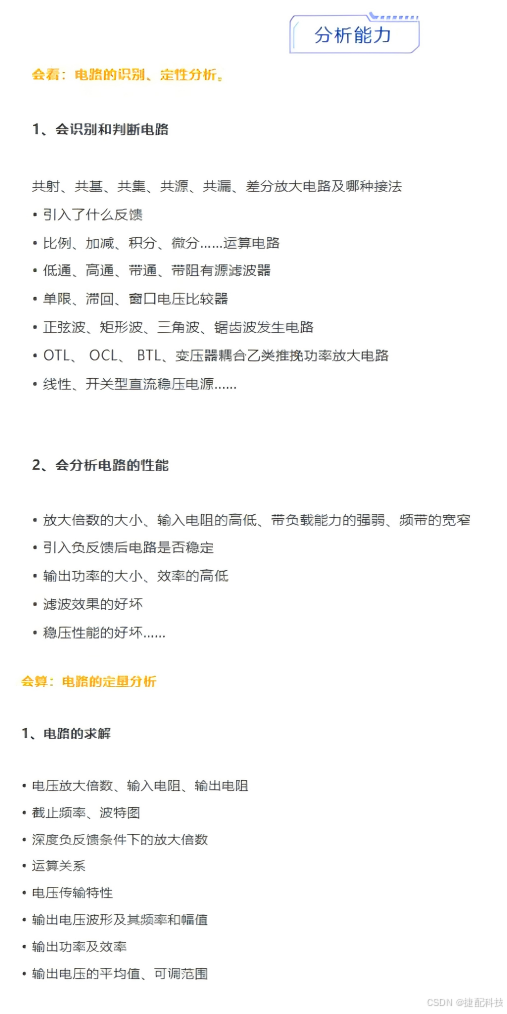

分析问题的能力

会看：读图，定性分析

会算：定量计算

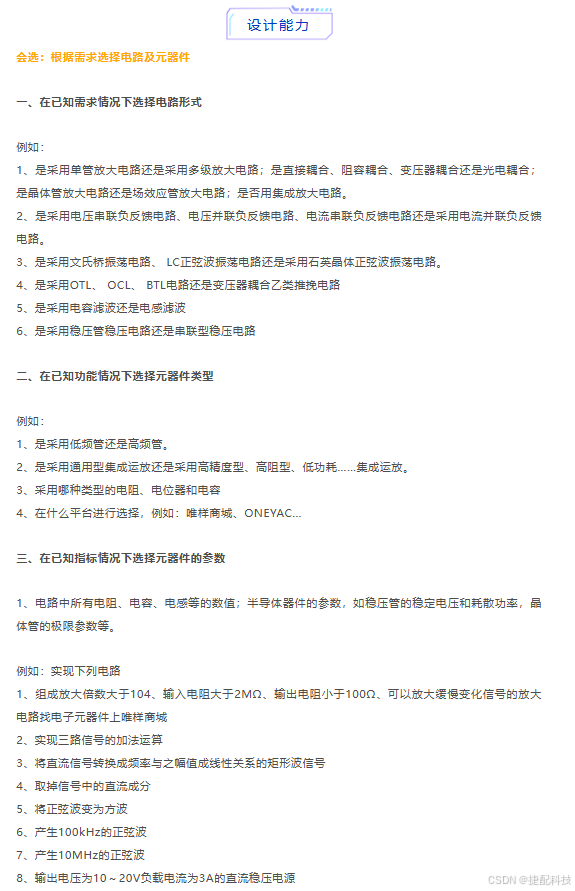

设计能力

会选：电路形式、器件、参数

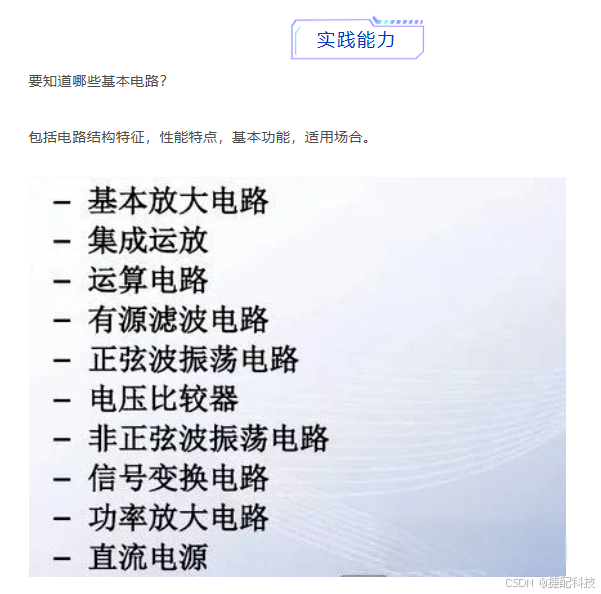

实践能力

会调：仪器选用、测试方法、故障诊断、EDA
