PCB测试-怎么回事，我的电路板怎么莫名奇妙就烧了？？

PCB制造前，需进行一系列质量测试，捷配计价页要选择测试方式：

而在电路设计过程中，ESD（静电放电）防护电路的设计至关重要，若忽视这一点，电子产品极易遭受电磁、静电等干扰而损坏。通常，设计电路时大家会想到运用 ESD 保护元器件，但对于这些元器件如何放置、放置位置以及数量的确定，很多人并非十分清楚。

ESD 保护电路的核心作用在于削减电压和电流。一旦成功实现这一点，多数 IC 自身内部的 ESD 保护机制就能应对剩余的 ESD 问题。以常见的 PIC16 控制器（如 PIC16F616）为例，查看其内部框图可发现，在 I/O Pin 的引脚左侧设置了两个二极管，这便是内部 ESD 保护电路。

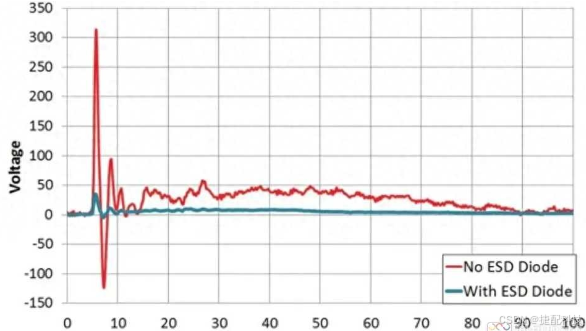

在 ESD 发生作用时，IC 内部的 ESD 保护电路可能会承受极高的电压，比如达到 300V。倘若此时没有外部 ESD 保护措施，就可能致使芯片 IC 内部的保护机制过载，进而损坏设备。所以，在关键电路上添加外部 ESD 保护，能有效降低电路板设备受损的风险。

那么，ESD 具体是怎样开展保护工作的呢？这需依据实际情况灵活调整。

一、加串联电阻

在整个 ESD 保护电路中简单串联一个电阻，此举能够延缓信号的上升时间，同时对改善电路的 EMI（电磁干扰）和 SI（信号完整性）问题也有所帮助。不过，电阻阻值的选取要参照实际 IO 引脚上信号所允许的电流来确定，阻值过大则会对信号产生不良影响。

二、引脚到地下拉一个电容

通过串联一个电容的方式，可有效降低相关电路的峰值电压，一般而言，电容越大，所提供的保护作用也就越强。但需注意一个特殊情况，那就是低 ESR（串联电阻）的大陶瓷电容可能会引发振铃现象，即信号出现反射和叠加，形成振荡波形。而且，引脚到地串联电容这种方法并非适用于所有情形，比如在通信或高速信号电路中就不适用，因为电容的加入会增加整体负载，从而对高速信号造成干扰。

三、加入 TVS 二极管

这是 ESD 静电保护中最为常用的手段，其作用与齐纳二极管（稳压二极管）大体相同，且具有传递速率更快、浪涌额定值更高的优势。在设计 ESD 保护电路时，还可以给 TVS 二极管串联一个电阻，这样既能降低电流，又能起到保护 TVS 二极管的作用。

另外，还需了解几个相关术语：

• 反向工作最大电压（VRWM）：指在正常工作条件下，二极管允许外加的最大反向电压值。
• 击穿电压（VBR）：即二极管刚开始导通时的电压，也就是击穿电压。
• 钳位电压（VCLAMP）：是在浪涌期间的最大电压。
• 动态电阻（RDYN）：指二极管完全导通时的大概电阻。

总之，在电路设计时要充分重视 ESD 防护，根据具体电路情况合理选用 ESD 保护措施，确保电子产品的稳定运行。
