多层PCB板是什么意思？线路板厂家告诉你它有哪些优势？

一、多层印刷电路板：

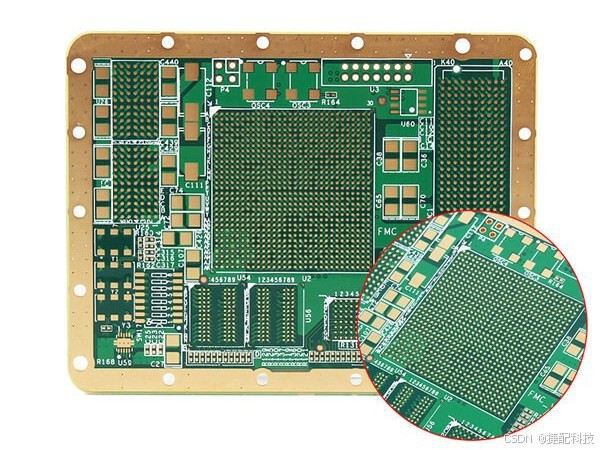

多层印刷电路板，即层数超两层的电路板，像四层、六层等常见规格。在捷配计价页面可选最高32层，它靠组合单面、双面电路板来拓展电路布线。比如用双面作内层、单面作外层，或两个双面作内层、两个单面作外层，经定位系统与绝缘胶黏材料作用形成导电图形，依设计就成了多层印刷电路板，其层数多为偶数且含最外两层。多数主板是 4 至 8 层结构，理论上能达近 100 层，虽大型超算曾常用多层主板，但如今普通计算机集群可替代，超多层板用得渐少。

其结构组成多样。电介质用于绝缘各层电路，也就是基板；通孔可连多层线路，大的用于插元件，非镀通孔用于定位和固定；阻焊层有绿油、红油等不同工艺；字符标记方便维护识别；铜表面易环境中易氧化，需用热风整平、化学镍金等多种方法保护，统称表面处理。

二、多层印刷电路板的优势

多层 PCB 优势明显。线路能分层精细布局，利于设计小型产品，如手机、微型投影仪等电路板。还可灵活设计，更好把控差分与单端阻抗，优化信号输出。因这些优点，加上电气性能稳、经济效益好，多层 PCB 在电子产品制造中应用广泛，且随着大规模集成电路发展，正朝高密度、高精度、高数字化迈进，相关新技术能满足市场需求。

对比单层 PCB，多层 PCB 优点突出。它尺寸小巧紧凑，多层设计让电路少占空间，元件布局更宽松，组装后产品也紧凑，在很多应用中备受青睐。重量上，因无需大量跳线导线，且有表面贴装器件省空间，比单层、双层 PCB 轻。可靠性与耐用性方面，内部连接可靠，无外部连线隐患，能承受压力与温度应力，比单层、双层 PCB 更耐用。元件密度高，能在两面放置更多可元件。复杂设计也能轻松实现，只要有专业设计能力。而且信号传输快，各层距离近，不像跳线导线传输慢。

三、多层印刷电路板的不足

当然，多层 PCB 也有不足。成本高昂，因设计复杂、要求高，虽人们为其优势愿付费，但价格确实高。制作流程复杂，多层互连需精准操作，得专家来做。还需最新机械设备，并非所有厂家能生产。制作时间长，批量生产也慢，买家得等。另外，排查错误难，因有表面贴装器件，常需 X 射线检查，维修纠错也不易。
