Unity ShaderLab开发实战（五）边缘光RimColor

最新推荐文章于 2023-04-06 19:42:59 发布

淡泊以致远

最新推荐文章于 2023-04-06 19:42:59 发布

阅读量1.2k

点赞数 1

分类专栏： Unity Shader

本文链接：https://blog.youkuaiyun.com/jfy307596479/article/details/84940262

版权

本文介绍了如何在Unity中使用ShaderLab实现边缘光（RimColor）效果，包括基本的边缘光效果、使用Mask图控制自发光以及动态RimColor效果。通过调整Shader代码，可以实现不同场景下的边缘光视觉效果。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

参考：https://blog.youkuaiyun.com/puppet_master/article/details/53548134

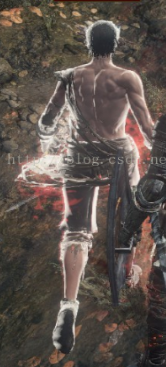

RimColor：边缘发光效果。效果如下图（图片资源也是参考文章里的）：

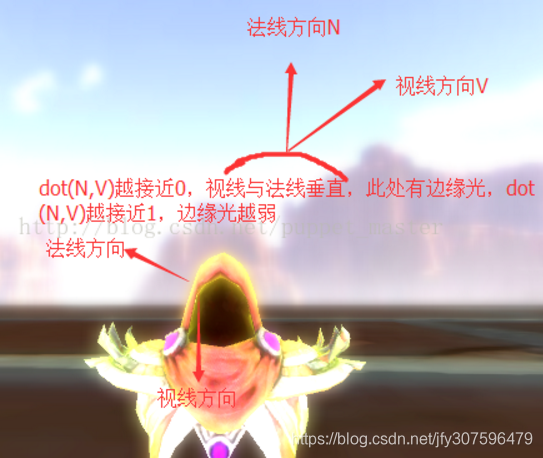

边缘很简单，法线和视线越垂直就是边缘，简单原理如下图：

那边缘发光效果就是希望在边缘处额外加一个光的效果。我们可以根据dot（N,V）来获得视线方向与法线方向的余弦值，通过这个值来区分该像素是否处在边缘，进而判断是否需要增加以及增加边缘光的强弱。

下面我采用兰伯特光照模型，简单介绍一下Lambert模型：模型表面的明亮度直接取决于光线向量（light vector）和表面法线（normal）两个向量将夹角的余弦值。光线向量是指这个点到光从哪个方向射入，表面法线则定义了这个表面的朝向。

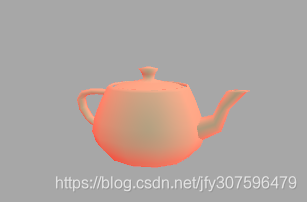

1.在个茶壶上实现效果：

实现代码：

Shader "Custom/RimColor" {
   //属性
   Properties{
       _Diffuse("Diffuse", Color) = (1,1,1,1)
       _RimColor("RimColor", Color) = (1,1,1,1)
       _RimPower("RimPower", Range(0.000001, 3.0)) = 0.1
       _MainTex("Base 2D", 2D) = "white"{}
   }

   //子着色器
   SubShader
   {
       Pass
       {
           //定义Tags
           Tags{ "RenderType" = "Opaque" }

           CGPROGRAM
           //引入头文件
           #include "Lighting.cginc"
           //定义Properties中的变量
           fixed4 _Diffuse;
           sampler2D _MainTex;
           //使用了TRANSFROM_TEX宏就需要定义XXX_ST
           float4 _MainTex_ST;
           fixed4 _RimColor;
           float _RimPower;

           //定义结构体：vertex shader阶段输出的内容
           struct v2f
           {
               float4 pos : SV_POSITION;
               float3 worldNormal : TEXCOORD0;
               float2 uv : TEXCOORD1;
               //在vertex shader中计算观察方向传递给fragment shader
               float3 worldViewDir : TEXCOORD2;
           };

           //定义顶点shader,参数直接使用appdata_base（包含position, noramal, texcoord）
           v2f vert(appdata_base v)
           {
               v2f o;
               o.pos = mul(UNITY_MATRIX_MVP, v.vertex);
               //通过TRANSFORM_TEX宏转化纹理坐标，主要处理了Offset和Tiling的改变,默认时等同于o.uv = v.texcoord.xy;
               o.uv = TRANSFORM_TEX(v.texcoord, _MainTex);
               o.worldNormal =
