🔥 内容介绍

三相逆变器作为电力电子技术领域的核心组成部分，在交流电机驱动、并网发电、以及不间断电源等诸多应用中扮演着至关重要的角色。控制三相逆变器输出电压和频率的策略多种多样，而空间矢量脉宽调制(Space Vector Pulse Width Modulation, SVM)技术凭借其卓越的性能，在近年来逐渐取代了传统的正弦脉宽调制(SPWM)技术，成为主流控制方法。SVM的优势在于其更高的功率输出能力和更低的谐波失真率，这使得其在提高系统效率和降低电磁干扰方面具有显著的优势。本文将深入探讨SVM方法如何实现更高的功率输出并减少谐波失真，并分析其背后的原理。

首先，让我们理解SVM的基本原理。与SPWM直接对三相正弦波进行调制不同，SVM将三相电压转化为一个空间矢量，该矢量在复平面上旋转，其幅值和相位代表了三相电压的幅值和相位。通过合理地选择和切换逆变器的开关状态，可以合成任意期望的电压矢量。逆变器由六个功率开关管组成，它们共有八种开关状态（包括两个零矢量），这些状态对应于复平面上的六个有源电压矢量和两个零电压矢量。SVM的核心思想在于，利用相邻的两个有源电压矢量和零电压矢量，按照一定的时间比例合成所需的电压矢量。

SVM实现更高功率输出的关键在于其对直流母线电压的利用率。SPWM技术通过调制载波信号和参考正弦波的幅度来实现电压控制，其最大输出电压受到直流母线电压的限制，线性调制区通常只能达到直流母线电压的57.7% (√3/2)。然而，SVM通过矢量合成的方式，能够充分利用直流母线电压，使其最大输出电压可以达到直流母线电压的78.5% (2/√3)。这意味着在相同的直流母线电压下，SVM可以输出更高的交流电压，从而实现更高的功率输出。这一提升对于驱动高性能电机，特别是需要高起动转矩的应用场景至关重要。例如，在高压变频器中，更高的电压利用率可以减少所需的串联功率器件数量，降低系统成本和复杂性。

此外，SVM的控制灵活性也允许通过过调制技术进一步提高电压利用率，但同时也会引入额外的谐波。然而，与未经优化的SPWM相比，即便在过调制区域，SVM仍然可以提供更高的电压利用率和更低的谐波失真。通过合理的控制策略，可以在电压利用率和谐波含量之间进行权衡，以满足不同的应用需求。

其次，SVM的另一个显著优势是其能够有效降低谐波失真。谐波是电网中的一种有害电能，会影响电力设备的正常运行，增加电力损耗，甚至引发安全事故。在逆变器输出电压中，谐波主要来源于开关器件的非理想特性和控制策略的不完善。与SPWM相比，SVM具有更强的谐波抑制能力，其原因在于以下几个方面：

优化开关序列：
SVM通过矢量合成的方式，可以优化开关序列，从而减少开关次数和开关损耗。更少的开关次数意味着更少的瞬态过程，进而降低高频谐波的产生。
谐波补偿策略：
SVM的控制算法可以结合谐波补偿策略，例如，通过注入一定的谐波分量，可以抵消部分由于开关器件非线性特性产生的谐波。
灵活的控制参数：
SVM的控制参数，例如开关时间比例，可以根据负载特性和运行条件进行动态调整，从而实现对谐波的精准控制。

具体而言，SVM可以通过调整零矢量的作用时间来改善谐波特性。将零矢量分散到每个开关周期内，可以降低谐波含量，尤其是低次谐波。此外，还可以通过优化开关模式，例如使用对称的开关模式，来进一步降低谐波失真。研究表明，与SPWM相比，SVM可以在相同条件下将总谐波失真(THD)降低10%以上。更低的THD意味着更优质的电能质量，可以延长电气设备的使用寿命，降低能源损耗。

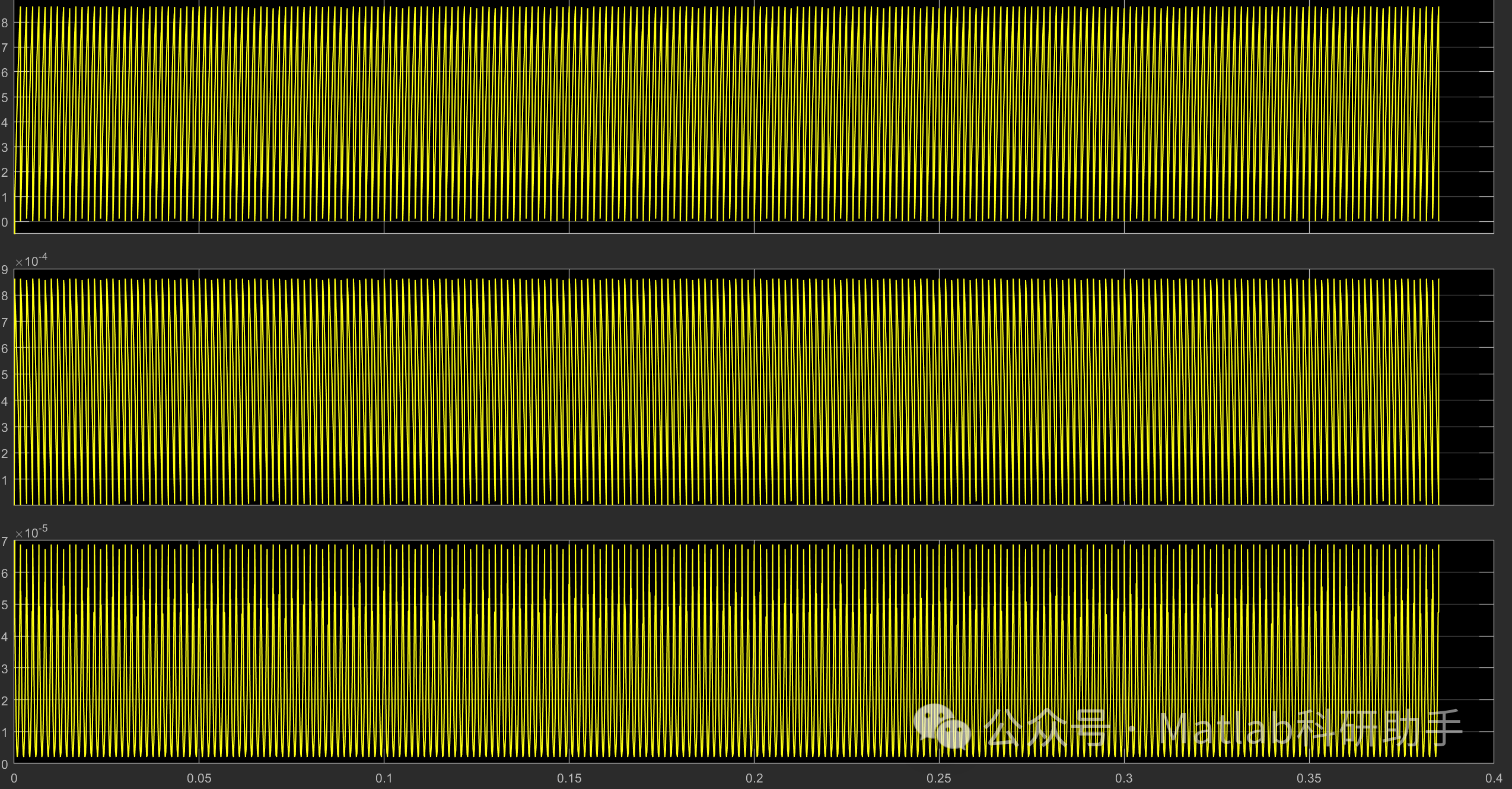

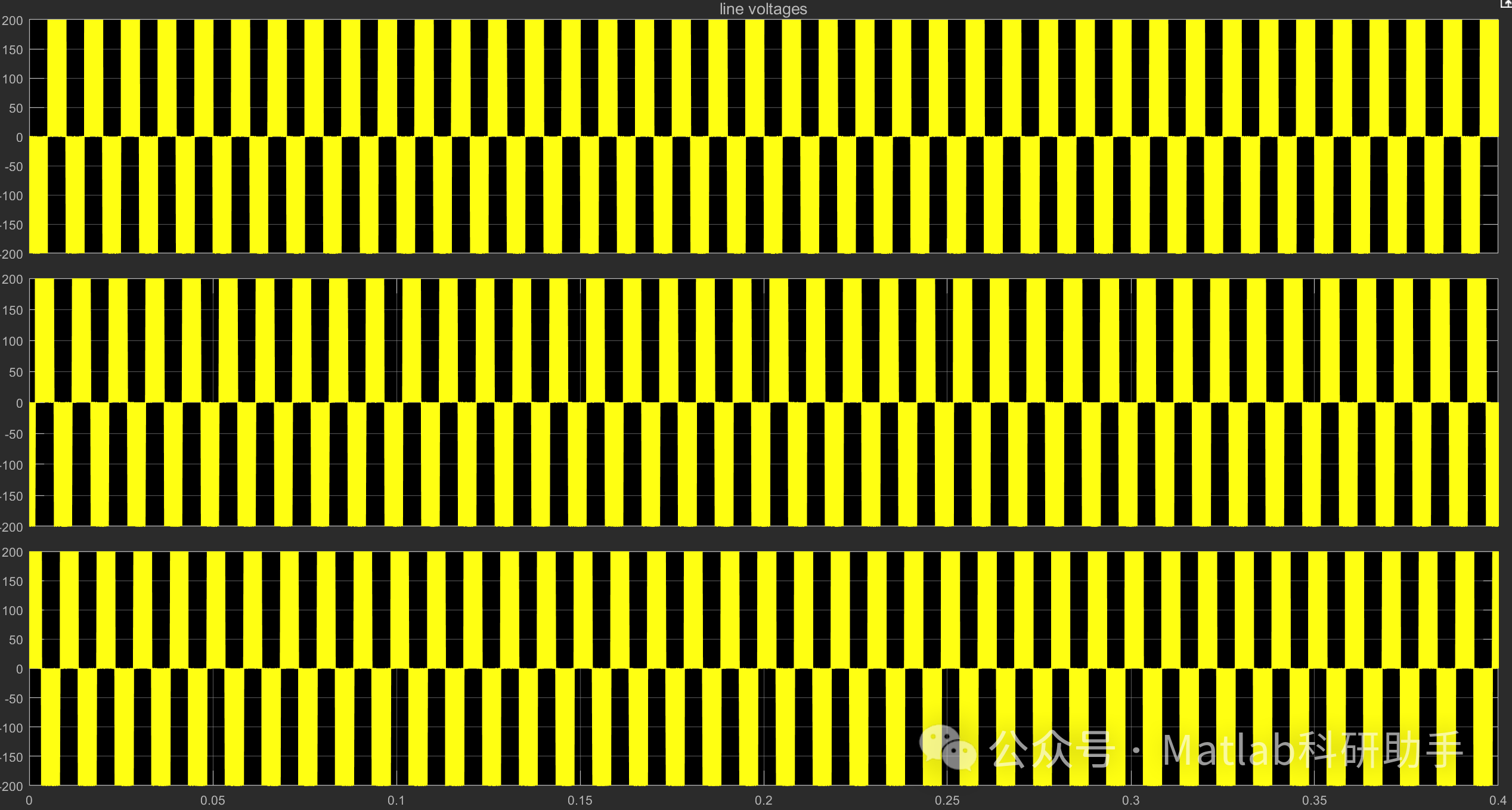

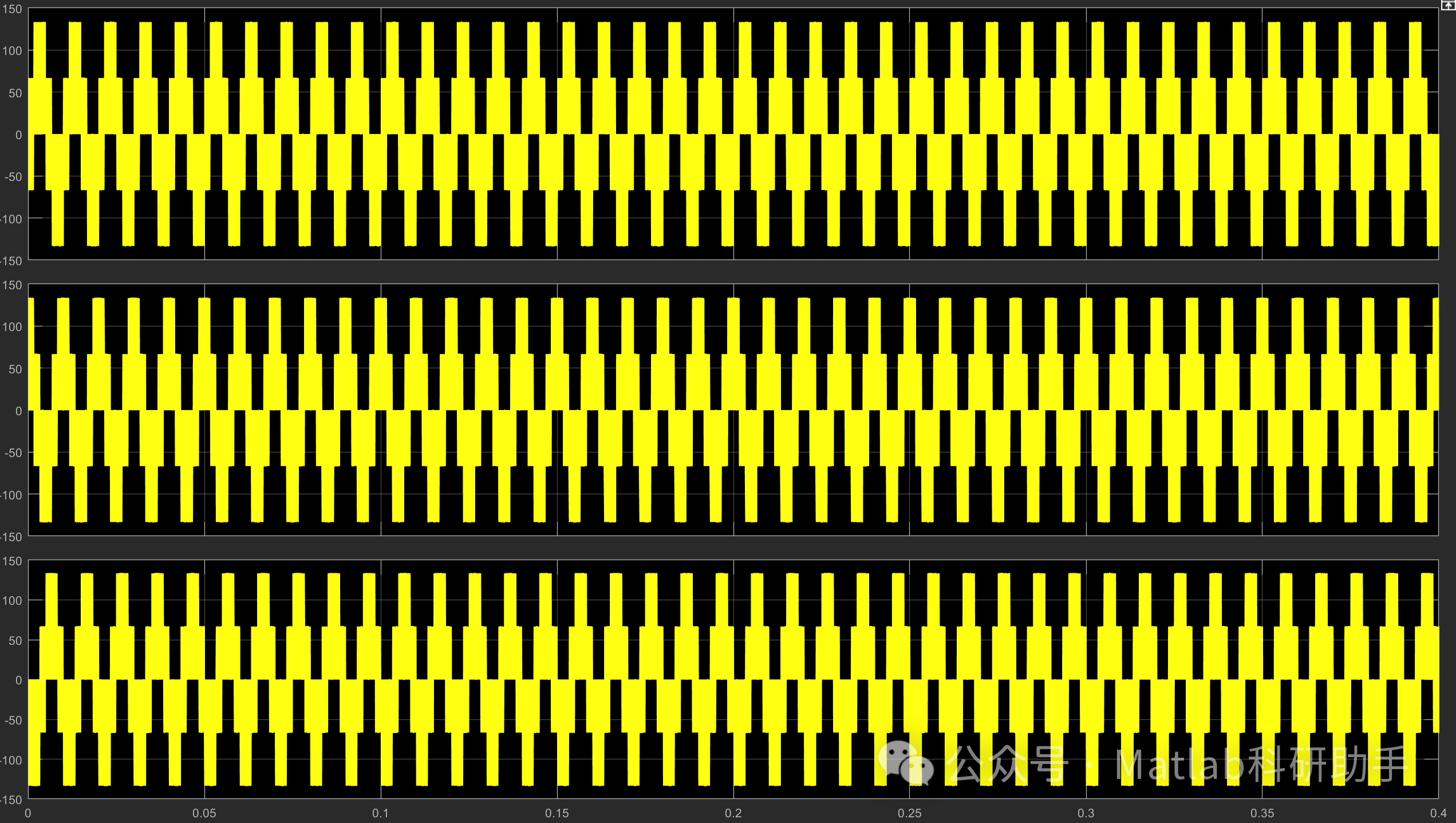

然而，值得注意的是，SVM的实现需要更复杂的计算，对控制器的运算能力提出了更高的要求。与SPWM相比，SVM需要实时计算电压矢量的位置和开关时间比例，这增加了控制器的负担。随着微处理器技术的快速发展，现代数字信号处理器(DSP)和微控制器(MCU)已经具备了强大的运算能力，可以轻松实现SVM的复杂算法。因此，计算复杂性不再是SVM应用的障碍。

总结来说，空间矢量脉宽调制(SVM)技术在三相逆变器中的应用，凭借其更高的电压利用率和更低的谐波失真率，显著提高了系统的性能。SVM能够输出更高的功率，满足高功率应用的需求，同时有效抑制谐波，提升电能质量，延长设备寿命。虽然SVM的计算复杂性较高，但随着微处理器技术的进步，这一问题已经得到有效解决。可以预见，随着电力电子技术的不断发展，SVM技术将在三相逆变器控制领域发挥越来越重要的作用，推动电力电子技术的持续进步。未来，研究方向将集中在如何进一步优化SVM算法，提高控制精度，降低开关损耗，并将其应用于更广泛的电力电子设备中。
