🔥 内容介绍

物理学和工程学领域，模拟物体运动是解决复杂问题、进行系统设计和预测行为的关键手段。然而，许多实际物体的运动都受到非线性力和复杂的环境影响，导致无法找到精确的解析解。在这种情况下，数值积分方法成为了不可或缺的工具。本文将探讨如何使用两种常用的数值积分器，即 Matlab 的 ODE45 函数和标准的 Runge-Kutta 4 (RK4) 方法，来模拟物体的运动，并对它们的性能、精度和适用范围进行比较研究。

引言：数值积分的必要性

牛顿第二定律描述了力与物体加速度之间的关系，它构成了运动学的基础。然而，当物体受到的力是位置、速度或时间的复杂函数时，直接求解得到的微分方程往往非常困难。例如，考虑一个受到阻力和弹性力作用的弹簧振子。阻力通常与速度成正比，而弹性力与位移成正比。如果加入外部驱动力或非线性阻力，解析解可能无法轻易获得，甚至不存在。

数值积分方法提供了一种近似求解微分方程的有效途径。它们通过在时间上将微分方程离散化，并将连续的运动轨迹近似为一系列离散的时间步长上的状态值。通过在每个时间步长上使用特定的算法，数值积分器可以估计物体在下一个时间步长上的状态，从而构建出一个近似的运动轨迹。

ODE45：Matlab 中的自适应步长 Runge-Kutta 方法

Matlab 提供了丰富的数值计算工具箱，其中 ODE45 函数是求解常微分方程组 (ODE) 的一个重要工具。ODE45 采用的是 Dormand-Prince 方法，这是一种嵌入式的 Runge-Kutta 方法，其阶数为 4 和 5。这种嵌入式方法允许积分器在每个时间步长上同时计算两个不同阶数的解，并通过比较这两个解的差异来估计局部截断误差。

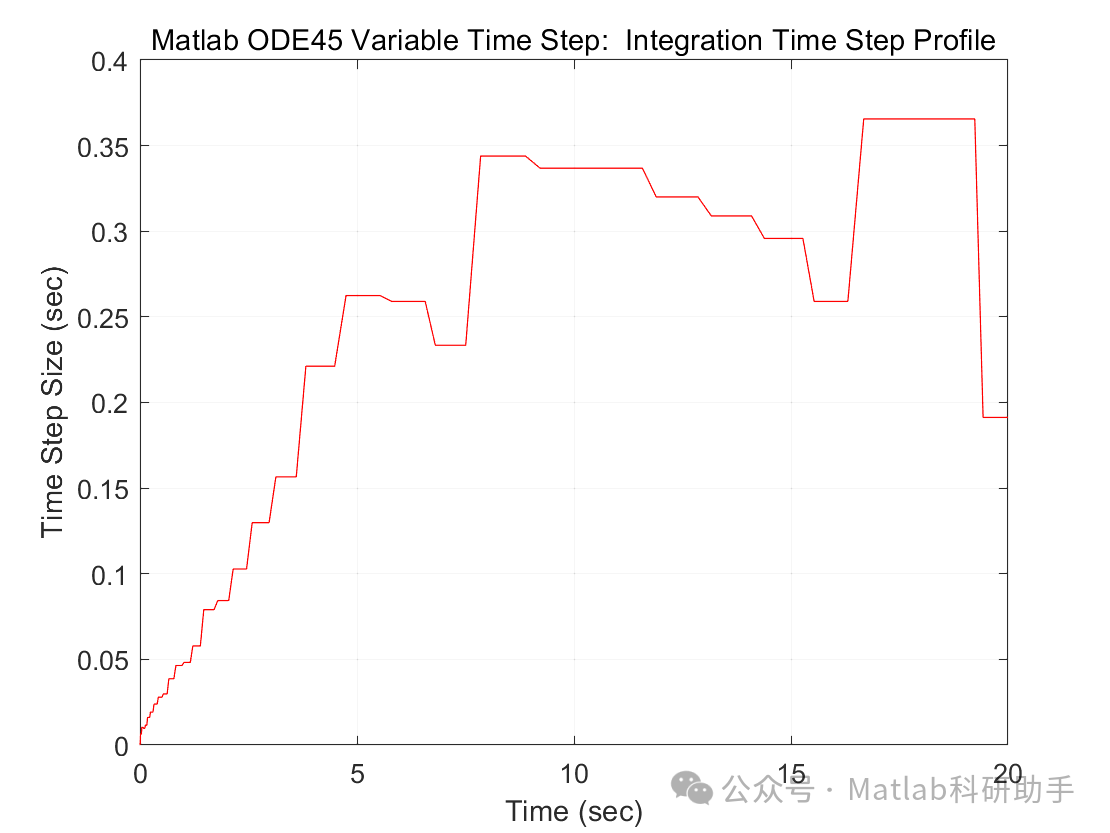

ODE45 的一个显著特点是它的自适应步长策略。根据估计的局部截断误差，积分器可以自动调整时间步长的大小。当误差较大时，减小步长以提高精度；当误差较小时，增大步长以提高计算效率。这种自适应性使得 ODE45 在处理具有不同时间尺度特性的问题时表现出色，例如在运动过程中，物体在某些时刻的速度变化可能非常剧烈，而在其他时刻则相对平稳。

Runge-Kutta 4 (RK4)：经典的四阶积分方法

Runge-Kutta 方法是一类广泛使用的数值积分方法，RK4 则是其中最为经典和常用的形式之一。RK4 是一种显式方法，意味着它在计算下一个时间步长的状态时，只依赖于当前时间步长的状态。RK4 通过在每个时间步长内计算四个中间值（通常称为 K1, K2, K3, K4），并将这些中间值以特定的加权平均方式组合起来，来估计下一个时间步长的状态。

与 ODE45 不同，标准的 RK4 方法采用固定的时间步长。这意味着在整个模拟过程中，时间步长保持不变。选择合适的时间步长对于 RK4 的精度和稳定性至关重要。过大的步长可能导致误差累积，甚至导致积分过程不稳定；过小的步长则会增加计算量，降低效率。

使用 Matlab 模拟物体运动的流程

无论是使用 ODE45 还是 RK4，模拟物体运动的基本流程都包括以下几个步骤：

定义运动方程： 首先需要明确描述物体运动的微分方程。这通常涉及到牛顿第二定律、力的表达式以及相关的初始条件（例如初始位置和初始速度）。将高阶微分方程转化为一阶微分方程组是一种常见的做法。例如，如果需要求解二阶微分方程 d²x/dt² = f(x, dx/dt, t)，可以引入辅助变量 v = dx/dt，将其转化为两个一阶微分方程：dx/dt = v 和 dv/dt = f(x, v, t)。
选择积分器和设置参数： 选择合适的积分器（ODE45 或 RK4）并设置相关参数，例如时间范围、初始条件和容差（仅针对 ODE45）。对于 RK4，需要手动设置时间步长。
编写积分函数： 编写一个 Matlab 函数，该函数接受当前时间和状态变量作为输入，并返回状态变量的导数。这个函数描述了运动方程的右侧，即力如何影响物体的加速度。
运行积分器： 使用选择的积分器和编写的积分函数，进行数值积分。对于 ODE45，使用 [t, y] = ode45(@my_motion_function, tspan, y0) 形式的命令。对于 RK4，需要编写循环，并在每个循环中手动计算下一个时间步长的状态。
分析和可视化结果： 将积分结果进行分析和可视化。可以绘制物体的位置、速度和加速度随时间变化的曲线，并计算其他相关的物理量，例如能量。

ODE45 与 RK4 的比较

以下是对 ODE45 和 RK4 在模拟物体运动方面的优缺点进行比较：

精度： 在相同的计算量下，ODE45 通常比 RK4 具有更高的精度。这是因为 ODE45 采用自适应步长策略，可以根据误差大小动态调整步长，从而更好地适应运动的复杂性。
效率： 在需要高精度的情况下，ODE45 由于自适应步长策略，通常比 RK4 更有效率。RK4 需要用户手动选择合适的时间步长，如果步长选择不当，可能会导致不必要的计算量。然而，如果精度要求不高，并且用户能够选择一个合适的固定步长，RK4 的计算速度可能更快。
稳定性： 在处理刚性微分方程时，ODE45 可能表现出更好的稳定性。刚性微分方程是指那些具有不同时间尺度特性的方程，例如某些部分的解变化非常快，而其他部分的解变化非常慢。自适应步长策略可以帮助 ODE45 更好地处理这些时间尺度差异。
易用性： ODE45 的使用通常更加简单方便，因为 Matlab 已经提供了高度封装的函数接口，用户只需要提供运动方程和初始条件即可。RK4 则需要用户手动编写积分循环，并进行步长控制。
代码复杂度： ODE45 的底层实现比较复杂，用户无法直接控制积分过程的细节。RK4 的代码则相对简单易懂，用户可以更容易地理解和修改积分算法。

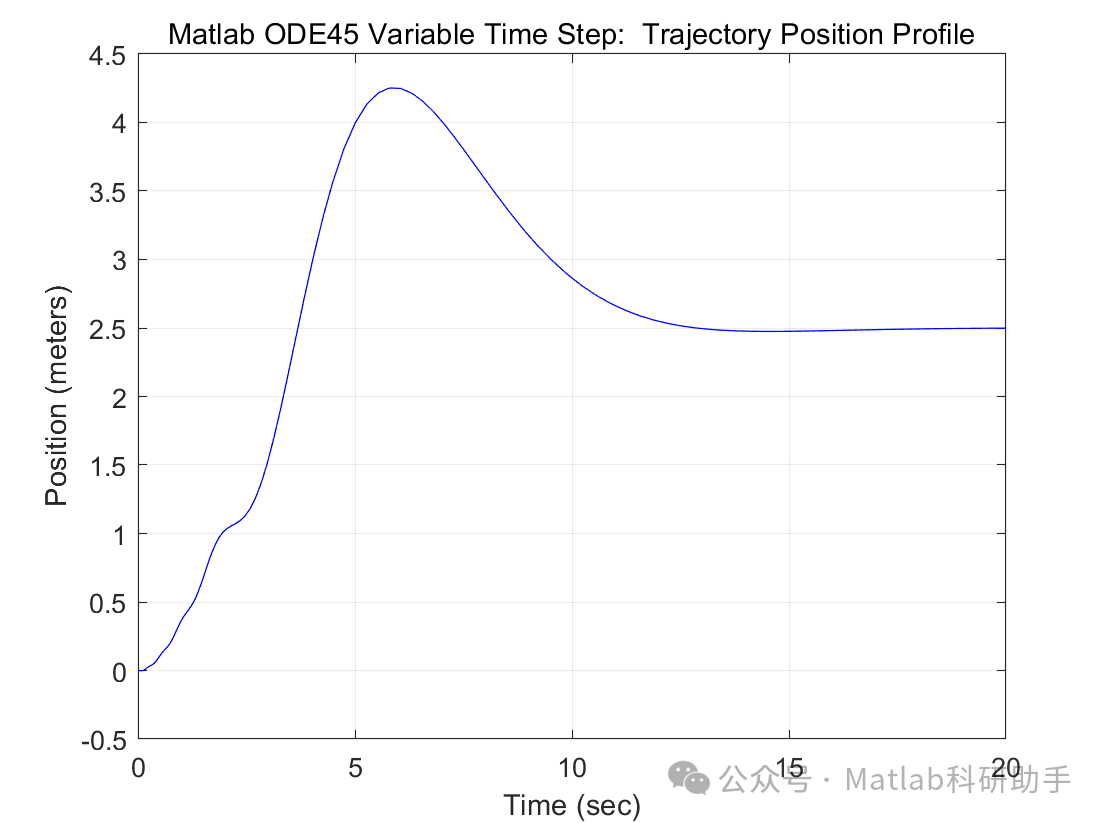

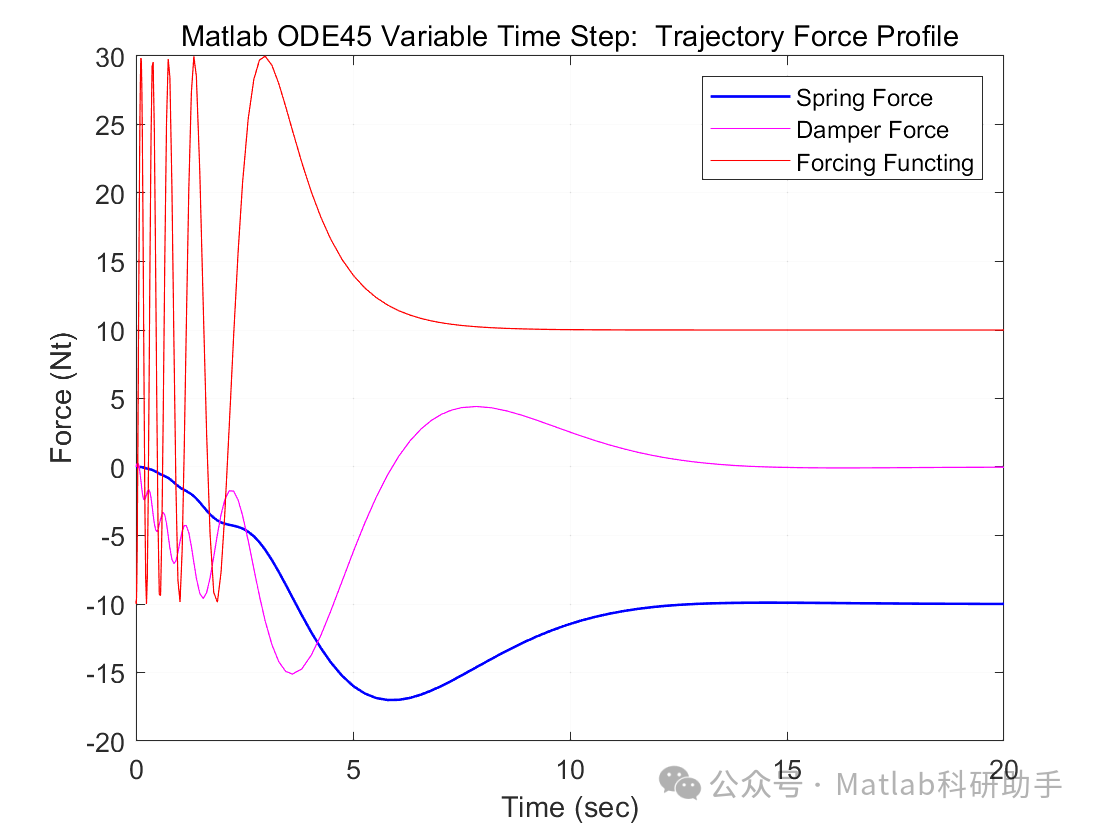

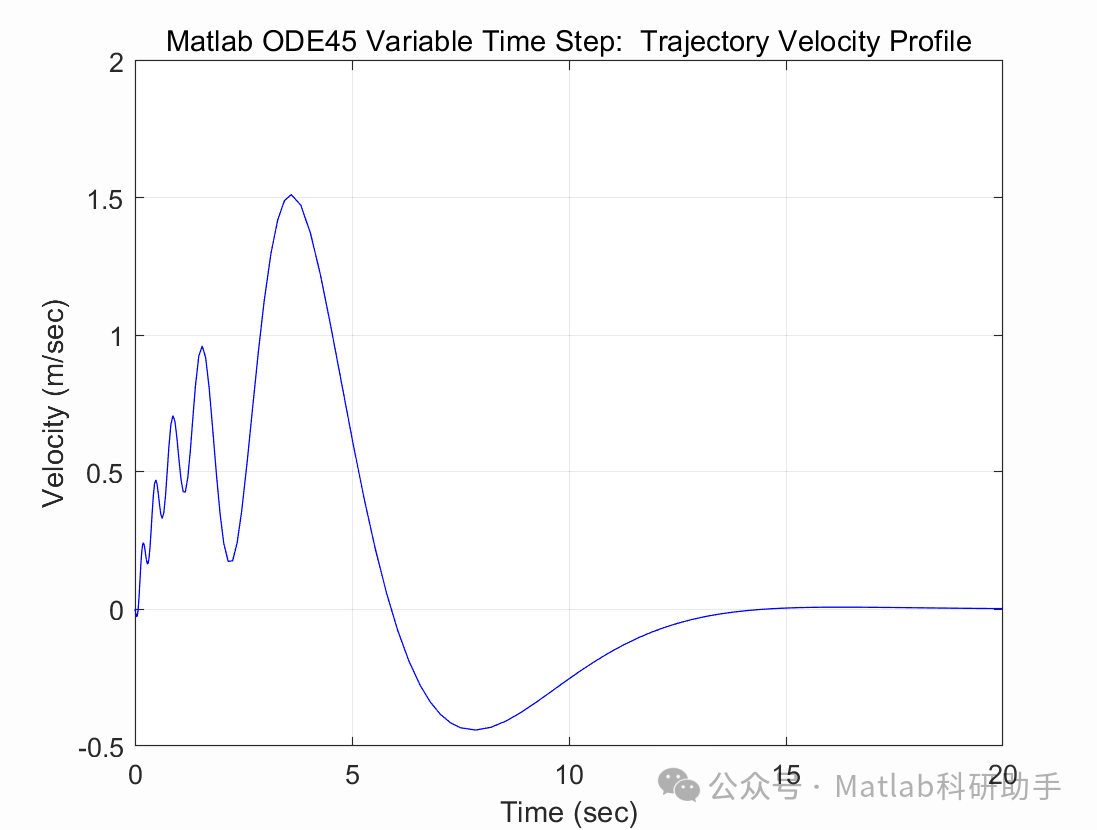

案例分析：弹簧振子

为了更具体地比较 ODE45 和 RK4 的性能，我们可以考虑一个简单的弹簧振子系统。假设一个质量为 m 的物体连接到一个弹性系数为 k 的弹簧上，并受到一个与速度成正比的阻尼力。运动方程可以写成：

m * d²x/dt² = -k * x - b * dx/dt

其中 x 是物体的位置，b 是阻尼系数。

我们可以分别使用 ODE45 和 RK4 来模拟这个弹簧振子的运动。通过调整时间步长（对于 RK4）和容差（对于 ODE45），我们可以比较两种方法在不同精度要求下的计算时间和误差大小。实验结果表明，在相同精度下，ODE45 通常比 RK4 更有效率。

结论

总而言之，ODE45 和 RK4 都是有效的数值积分方法，可以用于模拟物体的运动。ODE45 具有自适应步长策略，通常在需要高精度和处理复杂运动时表现更好，同时也更加易于使用。RK4 则是一种经典的、易于理解和修改的积分方法，适用于精度要求不高，并且用户需要对积分过程进行更细粒度控制的情况。在选择合适的积分器时，需要综合考虑问题的具体特性、精度要求和计算资源等因素。通过对比研究，我们可以更好地理解这些数值积分方法的优缺点，并将其应用到实际的物理和工程问题中。此外，在实际应用中，还需要注意误差控制和稳定性分析，以确保数值模拟结果的可靠性和准确性。通过对模拟结果的验证，例如与已知的解析解或实验数据进行比较，可以进一步提高模拟的质量。
