🔥 内容介绍

随着工业自动化程度的不断提高，现代工业过程日益复杂，规模庞大，且不同过程变量之间存在高度耦合和非线性关系。这种复杂性使得传统的故障检测和诊断方法难以有效应用。为了提高故障检测与诊断的精度和效率，针对非线性过程，利用非线性降维技术提取过程的关键信息，并在此基础上进行故障检测和诊断已成为研究热点。核主成分分析 (Kernel Principal Component Analysis, KPCA) 作为一种强大的非线性降维工具，近年来被广泛应用于故障检测和诊断领域。本文将深入探讨基于 KPCA 的降维、故障检测和故障诊断方法，并分析其优势与挑战。

一、核主成分分析 (KPCA) 的原理与优势

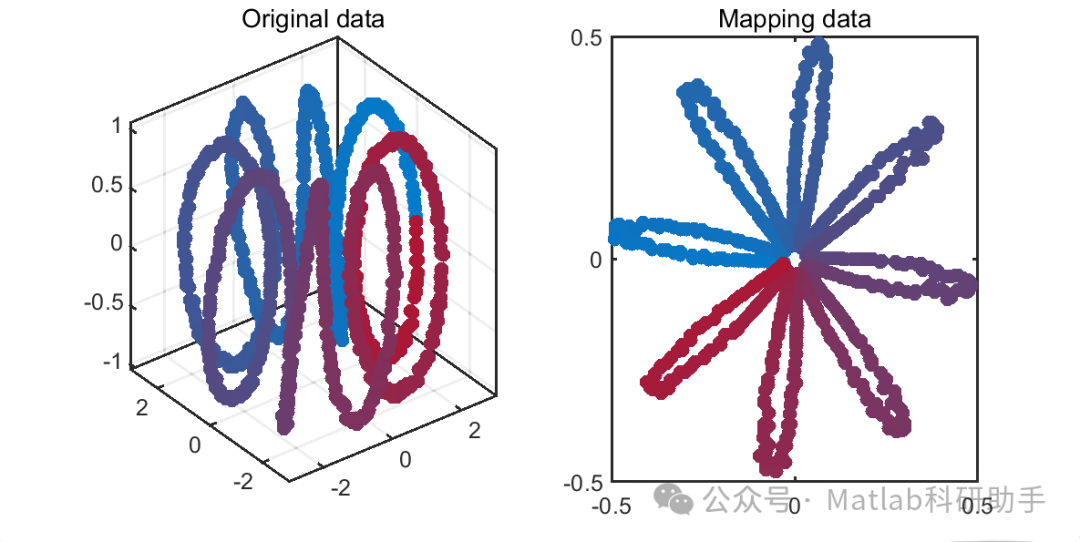

KPCA 是主成分分析 (PCA) 在核空间中的非线性扩展。PCA 通过线性变换将高维数据投影到低维子空间，从而提取数据的主要特征。然而，对于非线性过程，PCA 的线性降维能力有限。KPCA 则利用核函数将原始数据映射到高维特征空间，然后在该空间中进行线性 PCA。通过这种方式，KPCA 可以有效地提取原始数据中的非线性特征，从而实现非线性降维。

具体而言，KPCA 的流程如下：

核函数选择：
选择合适的核函数将原始数据映射到高维特征空间。常用的核函数包括高斯核函数 (Gaussian Kernel)、多项式核函数 (Polynomial Kernel) 和线性核函数 (Linear Kernel)。高斯核函数由于其良好的泛化能力和较少的参数，在故障检测和诊断中应用最为广泛。
核矩阵构建：
根据选择的核函数，计算原始数据样本之间的核函数值，构建核矩阵 K。核矩阵的元素 K(i, j) 代表第 i 个样本和第 j 个样本在高维特征空间中的内积。
核矩阵中心化：
为了避免核矩阵的偏差，需要对核矩阵进行中心化处理。
特征值分解：
对中心化后的核矩阵进行特征值分解，得到特征值和特征向量。

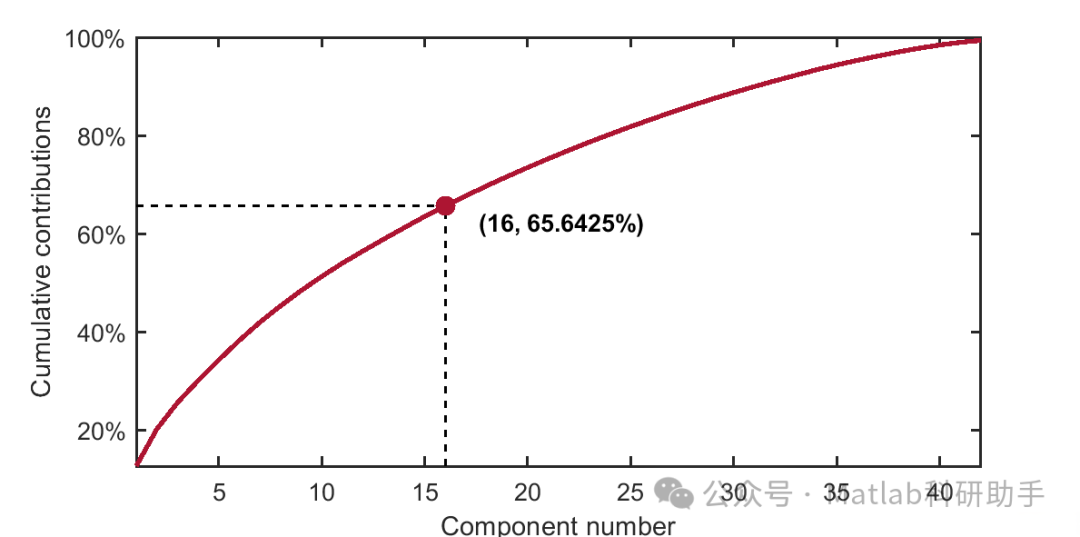

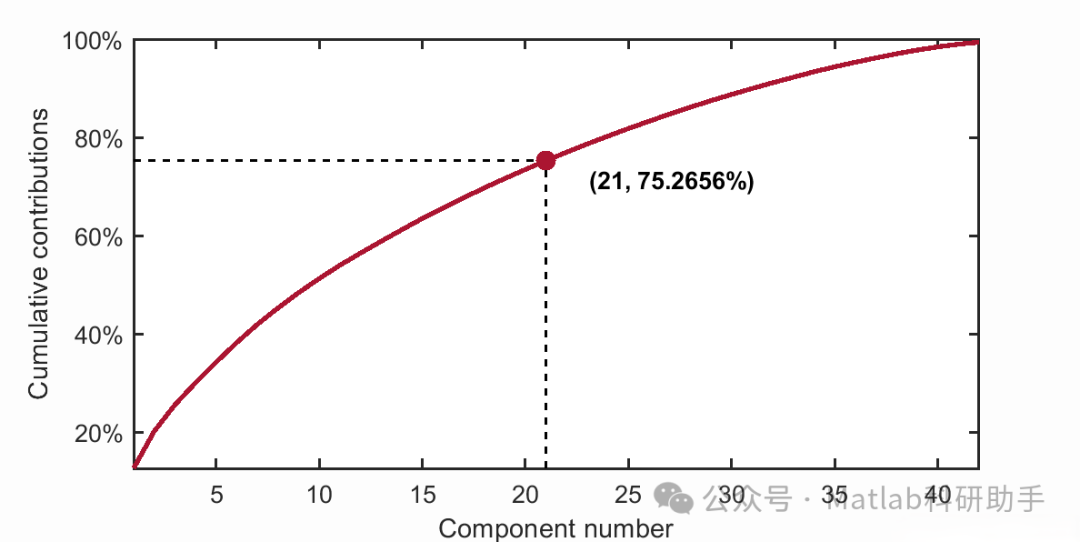

主成分提取：
根据特征值的大小，选择前 k 个最大的特征值对应的特征向量作为主成分。
投影：
将原始数据投影到由选定的主成分构成的低维子空间，得到降维后的数据。

KPCA 的优势在于：

非线性降维能力：
通过核函数将原始数据映射到高维特征空间，可以有效地提取原始数据中的非线性特征，实现非线性降维。
数据驱动：
KPCA 是一种数据驱动的方法，不需要了解过程的详细机理模型，只需要收集大量的历史数据进行训练。
参数少：
与其他非线性降维方法相比，KPCA 的参数较少，易于调整和优化。

二、基于 KPCA 的故障检测方法

基于 KPCA 的故障检测方法主要利用 KPCA 提取过程的主要特征，然后利用统计监控指标来检测过程中的异常情况。常用的统计监控指标包括：

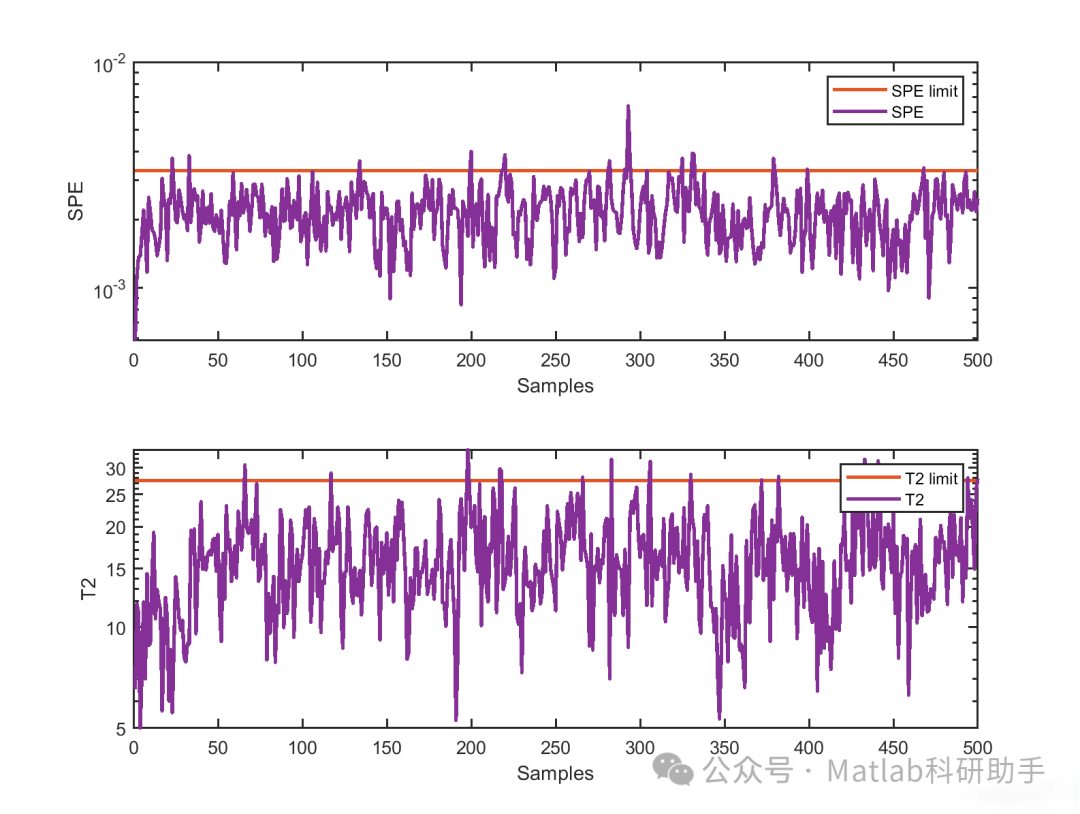

T² 统计量：
T² 统计量衡量的是样本在主成分空间中的位置，用于检测过程变量之间的相关性变化。T² 统计量越大，表明样本偏离正常工况的程度越大。
Q 统计量（SPE 统计量）：
Q 统计量衡量的是样本在残差空间中的位置，用于检测过程变量的残差变化。Q 统计量越大，表明样本偏离正常工况的程度越大。

基于 KPCA 的故障检测流程如下：

离线建模：
利用正常工况下的历史数据，训练 KPCA 模型，包括选择合适的核函数、确定主成分的数量等。
确定控制限：
根据正常工况下的数据，确定 T² 统计量和 Q 统计量的控制限，常用的方法包括基于经验法则的控制限和基于核密度估计的控制限。
在线监测：
将在线采集的数据投影到 KPCA 模型中，计算 T² 统计量和 Q 统计量的值，并与控制限进行比较。如果任何一个统计量超过其控制限，则判定为发生故障。

三、基于 KPCA 的故障诊断方法

在检测到故障之后，需要进一步诊断故障的类型和原因。基于 KPCA 的故障诊断方法通常分为两类：

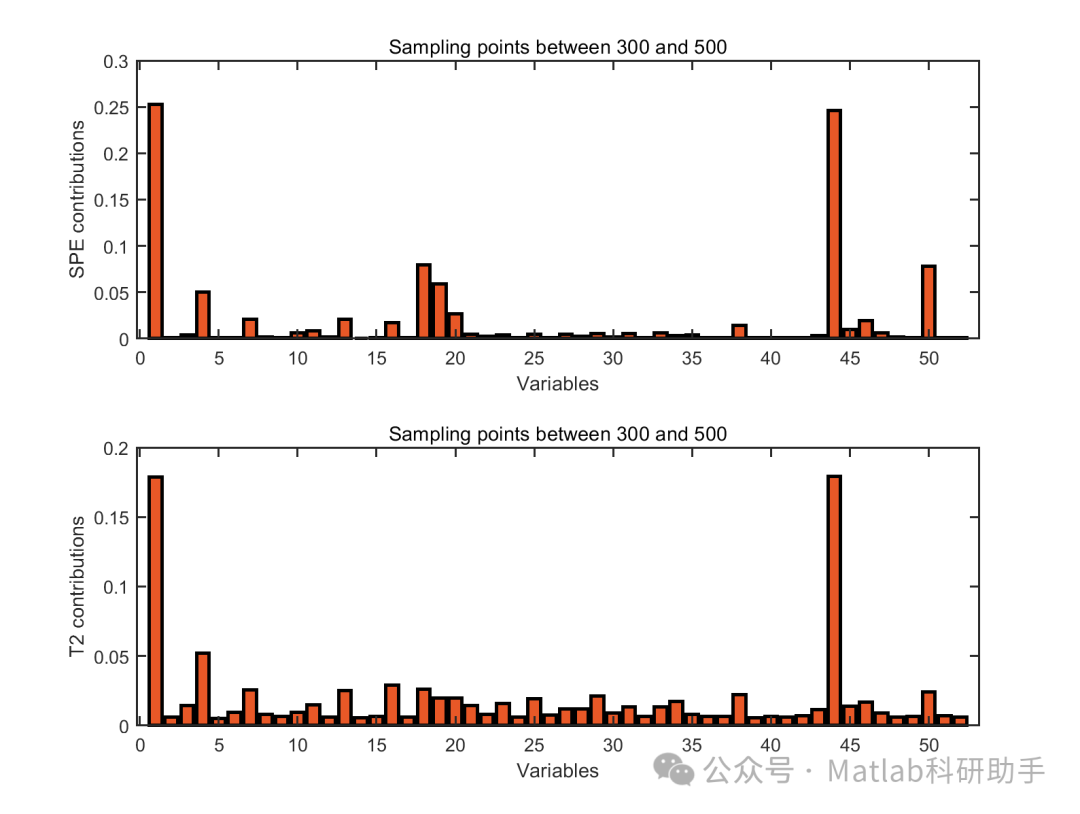

基于贡献图 (Contribution Plot) 的方法：
贡献图用于分析哪些变量对故障的发生贡献最大。通过计算每个变量对 T² 统计量和 Q 统计量的贡献度，可以识别出引起故障的关键变量。
基于模式识别 (Pattern Recognition) 的方法：
首先，将不同类型的故障数据投影到 KPCA 模型中，建立故障模式库。然后，将待诊断的故障数据投影到 KPCA 模型中，计算其与故障模式库中各模式的相似度。根据相似度的大小，将待诊断的故障数据归类到最相似的故障模式中，从而实现故障诊断。常用的模式识别方法包括 K 近邻 (K-Nearest Neighbors, KNN) 和支持向量机 (Support Vector Machine, SVM)。

四、基于 KPCA 的故障检测与诊断的应用案例

KPCA 已被成功应用于许多工业过程的故障检测和诊断，例如：

化工过程：
KPCA 可以用于检测化工过程中的反应器故障、泵故障和阀门故障等。
电力系统：
KPCA 可以用于检测电力系统中的发电机故障、变压器故障和线路故障等。
机械设备：
KPCA 可以用于检测机械设备中的轴承故障、齿轮故障和电机故障等。

五、基于 KPCA 的故障检测与诊断面临的挑战与未来发展方向

尽管 KPCA 在故障检测和诊断领域取得了显著的成果，但仍然面临一些挑战：

核函数选择：
如何选择合适的核函数仍然是一个难题。不同的核函数适用于不同的过程，需要根据具体的应用场景进行选择。
参数优化：
KPCA 的参数，例如核函数的参数和主成分的数量，需要进行优化才能获得最佳的性能。参数优化通常需要消耗大量的计算资源。
动态过程：
KPCA 主要适用于静态过程。对于动态过程，需要引入时间延迟等技术才能有效地进行故障检测和诊断。
大数据：
随着数据量的不断增加，传统的 KPCA 算法的计算复杂度也会显著增加。需要开发适用于大数据环境的 KPCA 算法。

未来的发展方向包括：

自适应核函数选择：
开发能够根据数据特征自动选择合适的核函数的方法。
高效参数优化算法：
研究高效的参数优化算法，例如基于梯度下降的优化算法和基于群体智能的优化算法。
动态 KPCA：
将时间序列分析技术与 KPCA 相结合，开发适用于动态过程的故障检测和诊断方法。
大数据 KPCA：
开发适用于大数据环境的 KPCA 算法，例如基于在线学习的 KPCA 算法和基于分布式计算的 KPCA 算法。
集成学习：
将 KPCA 与其他故障检测和诊断方法相结合，例如深度学习方法，以提高故障检测和诊断的精度和效率。

六、结论

核主成分分析 (KPCA) 是一种强大的非线性降维工具，可以有效地提取原始数据中的非线性特征。基于 KPCA 的故障检测和诊断方法在非线性过程中具有明显的优势。随着工业过程的日益复杂，基于 KPCA 的故障检测和诊断方法将发挥越来越重要的作用。未来的研究将集中在核函数选择、参数优化、动态过程处理、大数据处理和集成学习等方面，以进一步提高基于 KPCA 的故障检测和诊断方法的性能。
